5. МЕХАНИЗМЫ  У П Р А В Л Е Н И Я (3578)

ХРАПОВОЙ МЕХАНИЗМ

ДИСТАНЦИОННОГО  У П Р А В Л Е Н И Я

С СОЛЕНОИДАМИ

3578

зэ

У

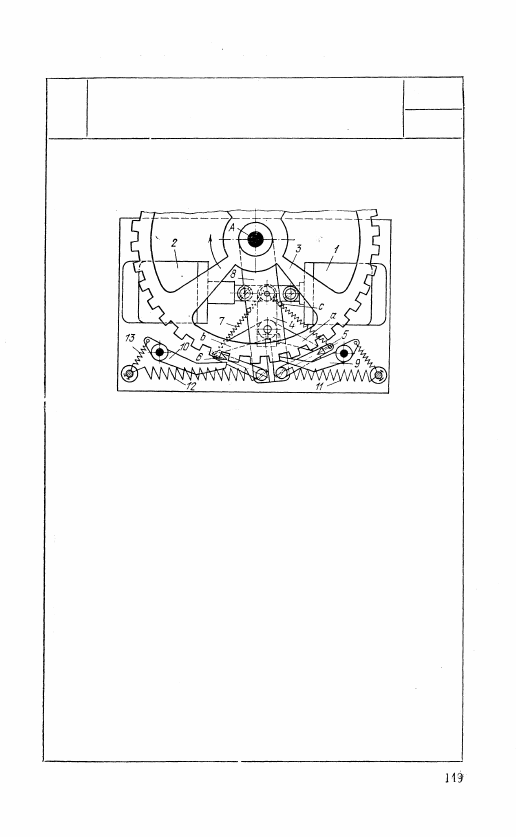

При пропускании электрического тока через один из двух

соленоидов 1 или 2 храповое колесо 3 поворачивается

вокруг неподвижной оси А в том или ином направлении

на угол, соответствующий одному зубу. На рисунке по-

казан момент пропускания тока через соленоид 1. Рычаг

4 отклоняется, поворачивая зубья а и b так, что зуб а

разъединяет храповое колесо 3 с собачкой 5. Под дейст-

вием пружины 7 собачка 6 приходит в зацепление с хра-

повым колесом, выводя из зацепления с ним собачку 10.

Собачка 9 остается в зацеплении с храповым колесом,

препятствуя вращению его в направлении, противополож-

ном указанному стрелкой. Отклоняясь, рычаг 4 приходит

в соприкосновение с цевкой с на рычаге 8, заставляя

последний поворачиваться вокруг оси A. При прекраще-

нии пропускания тока через соленоид 1 рычаг 8 под дей-

ствием пружин 11 и 12 стремится занять среднее проме-

жуточное положение. Собачка 6 поворачивает храповое

колесо в направлении, указанном стрелкой, на угол, со-

ответствующий одному зубу; после этого собачка 10, при-

дя под действием пружины 13 в зацепление с храповым

колесом, останавливает его.

6. МЕХАНИЗМЫ ПРИВОДОВ

(3579—3593)

3579

ХРАПОВОЙ МЕХАНИЗМ

ПРУЖИННОГО ПРИВОДА

ЗЭ

Пр

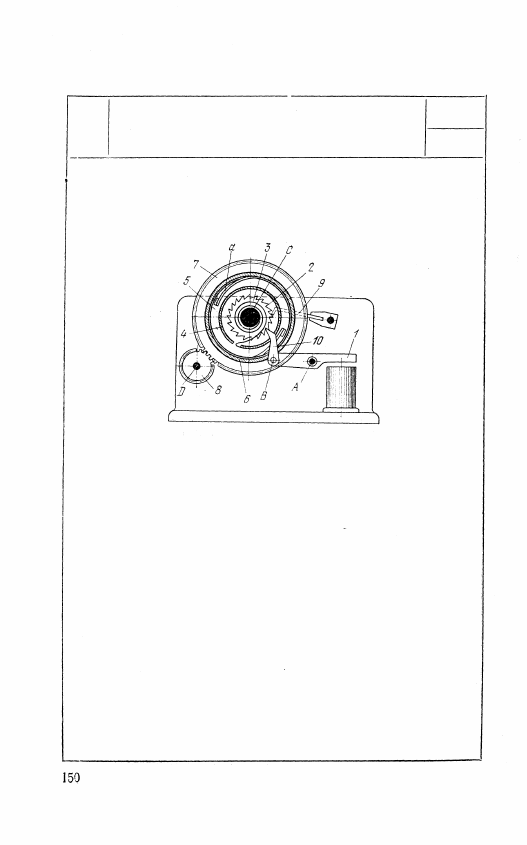

При притяжении электромагнитом рыча-

га 1, вращающегося вокруг неподвиж-

ной оси А, собачка 10, входящая с ры-

чагом 1 во вращательную пару В, пе-

редвигает на один зуб храповое колесо

2, вращающееся вокруг неподвижной

оси С, закручивая пружину 5, один ко-

нец которой прикреплен к барабану 4,

а второй — к оси С. Барабан 4 при

помощи фрикционных колодок а, ук-

репленных на привинченном к барабану

4 диске 5, сцепляется с наружным ба-

рабаном 6, жестко связанным с зубча-

тым колесом 7, которое приводит во

вращение вокруг неподвижной оси D

колесо 8. Пружинная собачка 9 удер-

живает колесо 2 от обратного враще-

ния.

3580

ХРАПОВОЙ МЕХАНИЗМ

ПРУЖИННОГО ПРИВОДА

ЗЭ

Пр

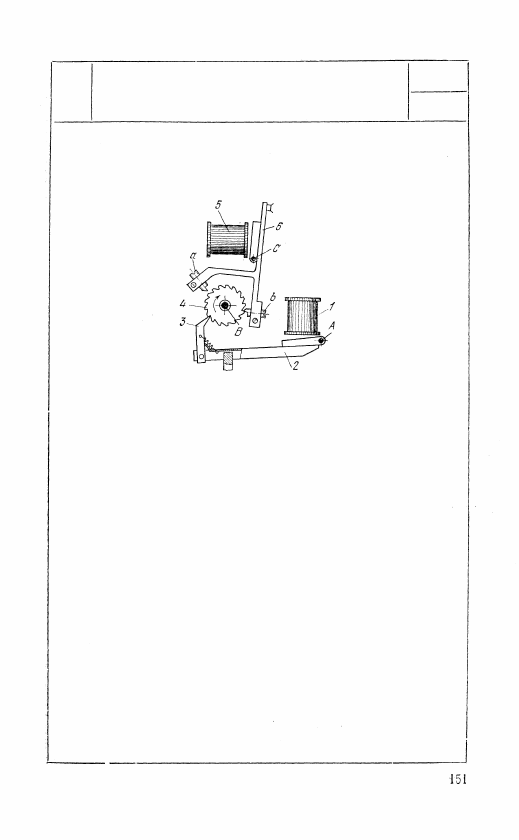

При периодическом возбуждении то-

ком электромагнита 1 последний пе-

риодически притягивает и отпускает

вращающийся вокруг неподвижной

оси А рычаг 2, на котором шарнирнэ

укреплена собачка 3, поворачиваю-

щая храповое колесо 4 вокруг не-

подвижной оси В в направлении,

указанном стрелкой. При этом заво-

дится спиральная пружина, находя-

щаяся на одном валу с храповым

колесом 4 и не показанная на ри-

сунке. Затем периодически возбуж-

дают электромагнит 5, который  п р и -

тягивает и отпускает вращающийся

вокруг неподвижной оси С рычаг 6

с собачками а и Ьb, действующий как

анкер по отношению к храповому ко-

лесу 4, которое под действием рас-

кручивающейся пружины вращается

в обратном направлении.

3581

ХРАПОВОЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО ЗАВОДА

ЧАСОВ

ЗЭ

Пр

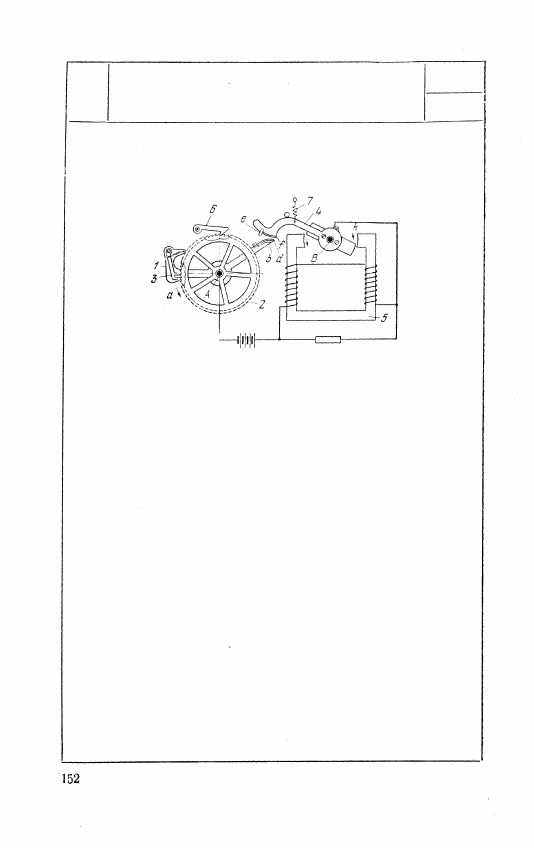

При заведенной пружине ведущий рычаг 1

увлекает за собой в направлении стрелки а

вращающееся вокруг неподвижной оси А

храповое колесо 2 посредством собачки 3,

осуществляя привод часового механизма.

Как только рычаг 1 вместе с храповым

колесом 2 повернется вокруг оси А на оп-

ределенный угол, кулачок 6, расположен-

ный на другом конце рычага 1, замыкает

электрические контакты d и f, включая

этим электромагнит 5. При этом электро-

магнит 5 быстро поворачивает вокруг не-

подвижной оси В якорь 4 в направлении

стрелки k. Воздействуя на конец рычага 1,

якорь 4 возвращает ведущий рычаг 1 в ис-

ходное положение, осуществляя завод пру-

жины, причем собачка 3 выходит из зацеп-

ления с колесом 2. Собачка 6 препятствует

повороту храпового колеса 2 по часовой

стрелке. В конце поворота рычага 1 и яко-

ря 4 прокладка е из изоляционного мате-

риала размыкает контакты d и f, выключая

электрический ток в обмотке электромаг-

нита 5. Якорь 4 под действием пружины 7

возвращается в исходное положение.
