3366

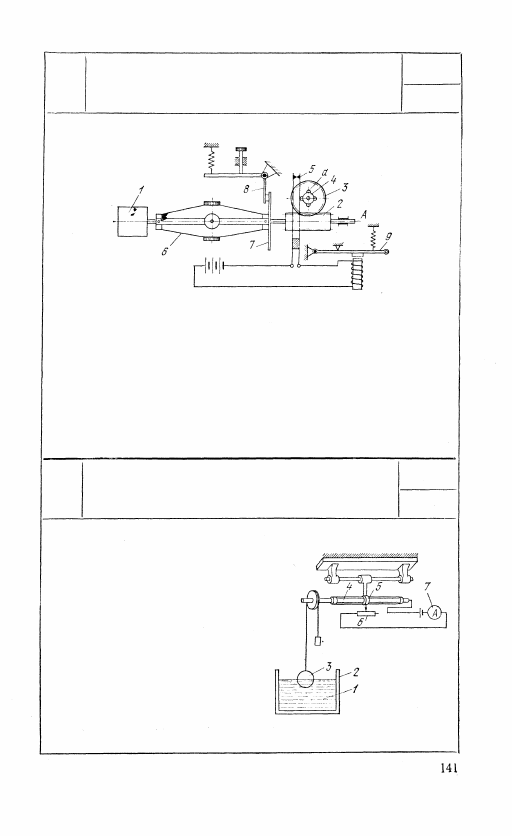

Ч Е Р В Я Ч Н Ы Й МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО ОТМЕТЧИКА

ВРЕМЕНИ

ЗЭ

И

Червяк 2, жестко соединенный с валом электродвигателя 1,

вращается вокруг неподвижной оси А, входя в зацепление с

червячным колесом 3 с жестко связанным с ним диском 4

с выступами а. При включении электромотора 1 диск 4 за-

мыкает контактные пластины 5, в цепи которых находятся

батарея и электроотметчик времени 9. Равномерность враще-

ния вала электродвигателя 1 и регулировка интервала вре-

мени между замыканием пластин 5 осуществляются центро-

бежным регулятором 6 с диском 7 и тормозным регулируе-

мым приспособлением 8.

3567

ВИНТОВОЙ МЕХАНИЗМ

ПОПЛАВКОВОГО УКАЗАТЕЛЯ

УРОВНЯ жидкости

ЗЭ

и

При изменении уровня жидкости

1 в баке 2 поплавок 3, поднима-

ясь или опускаясь, вращает винт

4. При этом гайка 5 винта 4, яв-

ляющаяся одновременно движком

реостата 6, передвигается, изменяя

сопротивление реостата, а следо-

вательно, и силу тока в цепи, что

отмечается амперметром 7.

3568

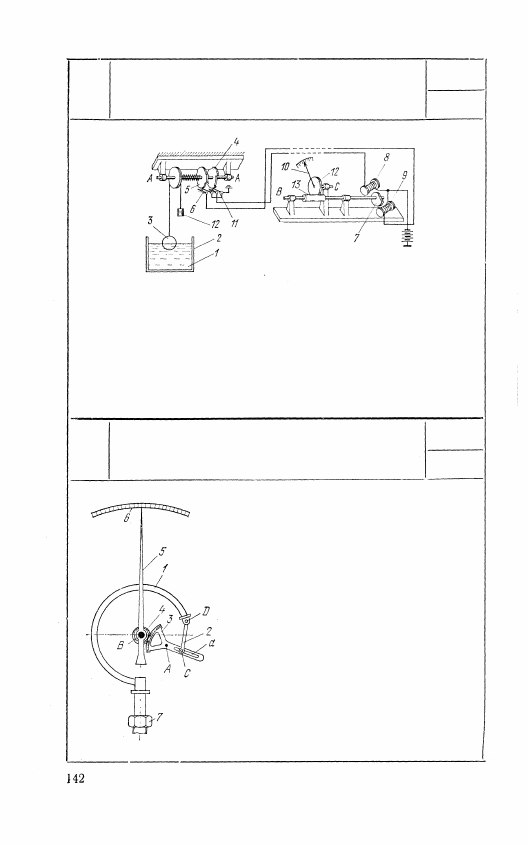

МЕХАНИЗМ

ДИСТАНЦИОННОГО УКАЗАТЕЛЯ

УРОВНЯ ЖИДКОСТИ

зэ

и

При изменении уровня жидкости 1 в баке 2 поплавок 3, под-

нимаясь или опускаясь, поворачивает вокруг неподвижной оси

А кулачки 4 и 5, замыкающие при этом электроконтакты 6

или 11. Контактные устройства действуют поочередно при

прямом и обратном ходе. Приемное устройство содержит два

расставленных на 120° электромагнита 8 и 9, поворачиваю-

щих вокруг неподвижной оси В якорь 7 и посредством чер-

вяка 13 и червячного колеса 12 стрелку 10 соответственно в

одну или другую сторону вокруг неподвижной оси С.

3569

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРОКОНТАКТНОГО МАНОМЕТРА

ЗЭ

И

Звено 2 входит во вращательную па-

ру D с манометрической трубкой 1,

в которую через штуцер 7 подается

газ или жидкость. Палец С звена 2

скользит в прорези а зубчатого сек-

тора 3, вращающегося вокруг непо-

движной оси А. Сектор 3 входит в

зацепление с вращающимся вокруг

неподвижной оси В зубчатым коле-

сом 4, с которым жестко скреплена

стрелка 5. При изменении давления

внутри манометрической трубки 1

последняя деформируется. При этом

перемещение запаянного конца труб-

ки передается стрелке 5. Последняя

замыкает ряд контактов 6, соответ-

ствующих определенному давлению.

3570

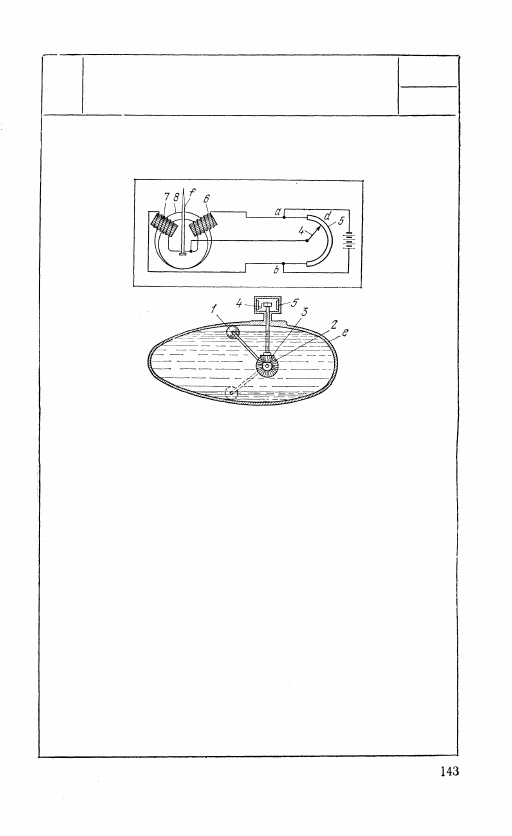

МЕХАНИЗМ ПОПЛАВКОВОГО

ЭЛЕКТРИЧЕСКОГО БЕНЗИНОМЕРА

ЗЭ

И

С изменением уровня бензина в баке е перемеще-

ние поплавка 1 при помощи конических зубчатых

колес 2 и 3 передается ползунку 4, скользящему

по обмотке потенциометра 5. При движении пол-

зунка 4 по обмотке потенциометра 5 напряжение

между точками a, d и b непрерывно изменяется, и

каждому положению поплавка 1 в баке е соответ-

ствует определенное соотношение напряжений,

подводимых к электромагнитным катушкам 6 и 7,

расположенным под углом 120° друг к другу.

Внутри катушек 6 и 7 движется серповидный же-

лезный сердечник 8, с которым жестко связана

стрелка f. В зависимости от положения ползун-

ка 4 на потенциометре 5 в катушках 6 и 7 будут

протекать токи различной силы, создающие раз-

личные магнитные поля, заставляющие сердеч-

ник 8 поворачиваться. Стрелка 1 указывает при

этом объем бензина в баке е. Так как бензиновые

баки имеют различную форму, то прибор тари-

руют специально для бака данного типа.

3571

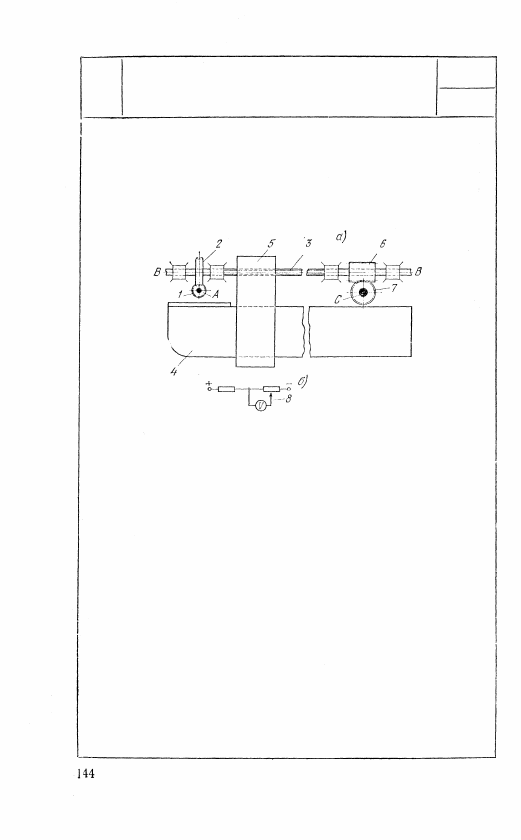

МЕХАНИЗМ ДЛЯ ИЗМЕРЕНИЯ

УСИЛИЯ ПРЕССА

ЗЭ

И

При вращении вокруг неподвижной оси А

червяка 1 винт 3 (рис. а), жестко соеди-

ненный с вращающимся вокруг неподвиж-

ной оси В червячным колесом 2, переме-

щает по рычагу 4 груз 5, изменяя величину

усилия прессования. Одновременно вра-

щение винта 3, при помощи червяка 6, пе-

редается вращающемуся вокруг неподвиж-

ной оси С червячному колесу 7, которое

перемещает по окружности движок рео-

стата 8 (рис. б) так, что величина сопро-

тивления реостата пропорциональна уси-

лию прессования. Измерительный прибор

(рис. б) градуируется в единицах силы.
