3 И. И. Артоболевский, т. VI, VII

65

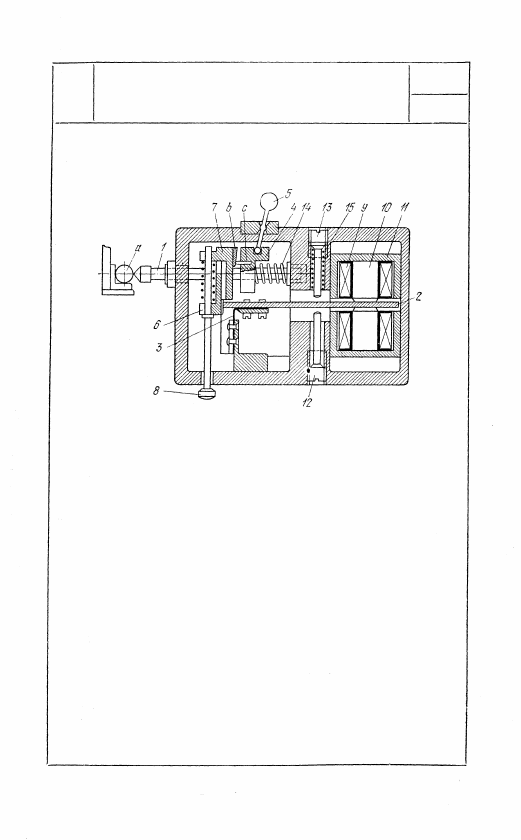

Измерительный шток 1 соприкасается с контролиру-

емым изделием а. Хомутик 4, укрепленный на изме-

рительном штоке 1 несущем упорный штифт с, пре-

дохраняет шток 1 от вращения и служит упором

рычагу 5 при ручном перемещении штока 1. Якорь

2, прикрепленный к корпусу на угловой пластинча-

той пружине 3, заканчивается в нижней части крон-

штейном 6, по которому передвигаются салазки 7 с

клином b, устанавливающим взаимное положение

измерительного штока 1 и якоря 2. Салазки пере-

двигаются винтом 8. Прямоугольные катушки 9 на-

сажены на сердечник 10. Магнитопровод состоит из

сердечника 10 и ярма 11. Винты 12 и 13 ограничи-

вают перемещение якоря 2. Измерительное усилие

определяется суммарным действием пружин 3, 14

и 15. При изменении размера изделия а зазор меж-

ду якорем 2 и магнитопроводом изменяется, вслед-

ствие этого изменяются индуктивности катушек. Из-

менение индуктивности используется для контроля

размера изделия.

3466

РЫЧАЖНЫЙ МЕХАНИЗМ

ИНДУКТИВНОГО ДАТЧИКА

ДЛЯ КОНТРОЛЯ РАЗМЕРА ИЗДЕЛИЙ

РЭ

И

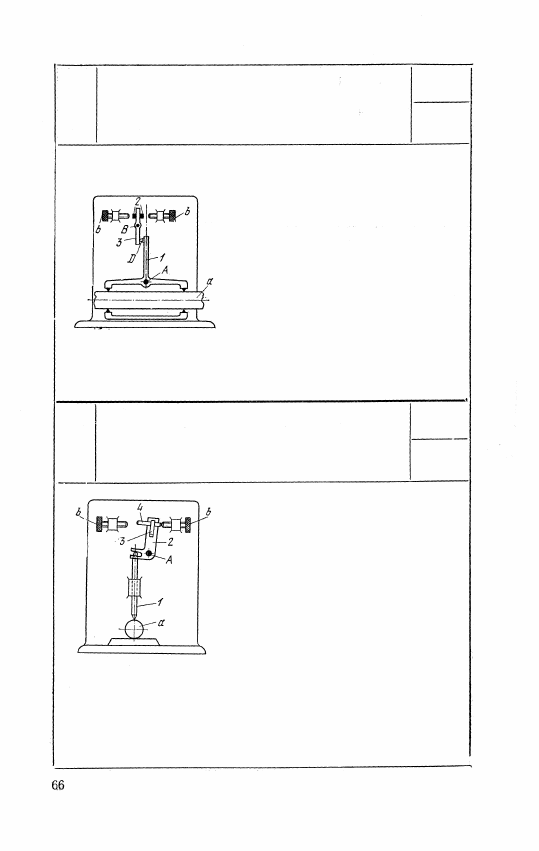

При вращении контролируемого из-

делия а между неподвижной плос-

костью и измерительным штоком 1

при наличии овальности измеритель-

ный шток 1 вызывает перемещение

рычага 2, качающегося вокруг не-

подвижной оси А. На конце этого

рычага имеется призматическая ка-

навка, к граням которой с помощью

плоской пружины 3 прижимается ци-

линдрический контактный штифт 4.

На корпусе измерителя укреплены

два микрометрических винта b, с помощью которых произво-

дится настройка измерителя на заданное поле допуска. Если

овальность изделия а выше допускаемой, то при движении

рычага 2 контактный штифт 4 наталкивается на тот или иной

микрометрический винт и останавливается. При этом замы-

кается электрическая цепь и подается сигнал о браке.

Контактный рычаг 1, вращающийся

вокруг неподвижной оси A, выступом

D соприкасается с рычагом 3, вра-

щающимся вокруг неподвижной оси

В и имеющим контакты 2. При кон-

троле цилиндрического или призма-

тического изделия а, толщина кото-

рого в точках контроля одинакова,

контактный рычаг 1 становится в

среднее положение и оба контакта 2

остаются разомкнутыми. При нали-

чии конусности или непараллельно-

сти плоскостей изделия контактный

рычаг 1 поворачивается вокруг оси

А и замыкается один из контактов

2. Установка контактов 2 на нужный размер производится

установочными винтами b.

3467

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО ИЗМЕРИТЕЛЯ

ДЛЯ КОНТРОЛЯ КОНУСНОСТИ
ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

И

3468

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО ИЗМЕРИТЕЛЯ

ДЛЯ КОНТРОЛЯ ФОРМЫ

СЕЧЕНИЯ ИЗДЕЛИЙ

РЭ

И

3469

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

РЭ

И

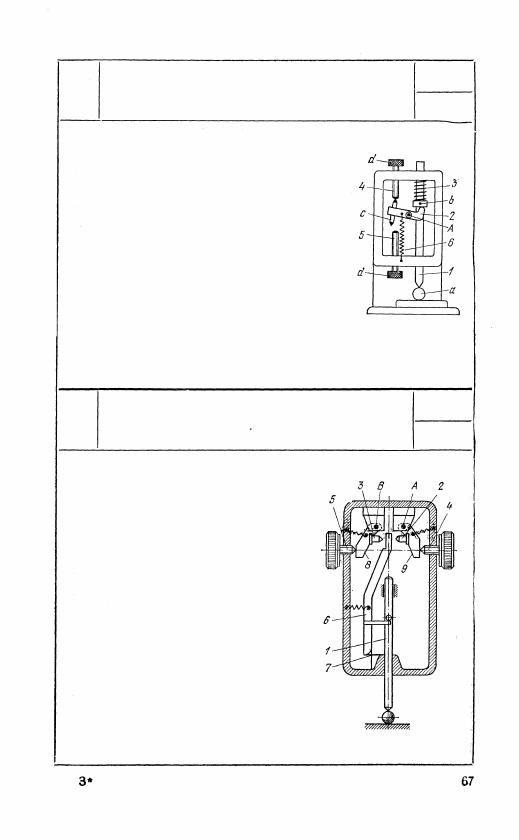

На измерительном штоке 1, опирающемся

под действием пружины 3 на контролиру-

емое изделие a, укреплен хомутик b, пере-

дающий перемещение штока 1 рычагу 2,

вращающемуся вокруг неподвижной оси A.

При контроле изделия с заниженным раз-

мером контакт с на рычаге 2 замыкается с

верхним контактом 4, включая тем самым

сигнальную лампу. При контроле изделия с

завышенным размером контакт с замыкает-

ся под действием пружины 6 с контактом

5, включая тем самым другую сигнальную

лампу. Установка контактов на нужный размер производится

установочными винтами d.

Контактные штифты 2 и 3 установ-

лены на рычагах 9 и 8, вращающих-

ся вокруг неподвижных осей А и В.

Настройка прибора ведется по мер-

ным плиткам, подводимым под изме-

рительный шток 1. Контактный штифт

2 устанавливается на наименьший

предельный размер с помощью уста-

новочного винта 4, а контактный

штифт 3 — на наибольший предель-

ный размер с помощью установочно-

го винта 5. Каждый контактный

штифт соединяется с сигнальной

лампой, которая зажигается при за-

мыкании контактов рычагом 6, да-

вая сигнал о негодности измеряемого

изделия. Рычаг 6, связанный со што-

ком 1, укреплен на плоских пружи-

нах 7.

3470

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

РЭ

И

3471

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

РЗ

И

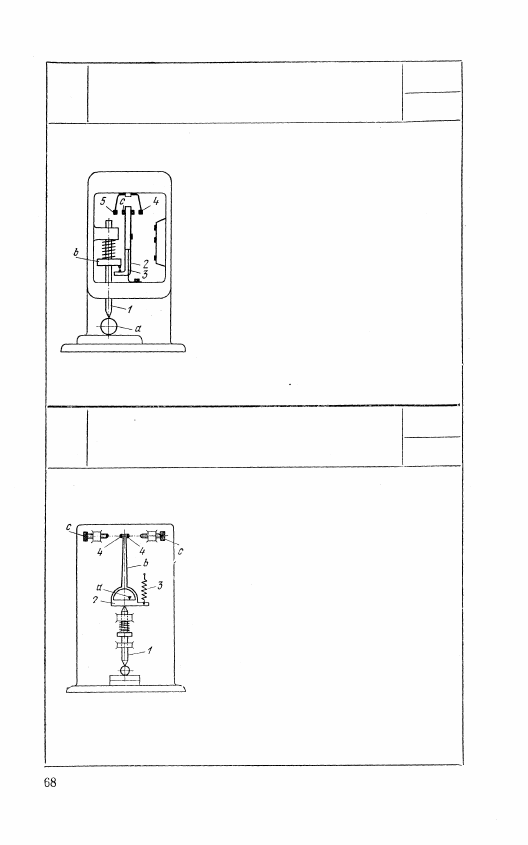

На измерительном штоке 1, опирающемся

на контролируемое изделие а, укреплен

хомутик b. Рычаг 2, укрепленный на

плоской пружине 3, под действием этой

пружины отклоняется вправо, упираясь

коротким плечом в хомутик b штока.

При контроле годного изделия хомутик b

удерживает рычаг 2 в среднем положе-

нии между контактами 4 и 5. При конт-

роле изделия с заниженным или завы-

шенным размером контакт с на рычаге 2

замыкается с контактом 4 или 5, вклю-

чая тем самым сигнальные лампы, ука-

зывающие, какой брак допущен в изде-

лии.

Верхний конец измерительного штока 1

действует на траверзу 2, установленную

на призме а. При контроле изделий тре-

буемого размера стрела b траверзы 2

под действием пружины 3 находится в

среднем положении. При контроле из-

делий завышенного или заниженного

размера стрела b под действием штока 1

отклонится от среднего положения в ту

или иную сторону, замкнув тем самым

один из контактов 4 с винтами с, соеди-

ненными с сигнальными приборами, ука-

зывающими, какой брак допущен в из-

делиях. Установка контактов на нуж-

ный размер производится регулировоч-

ными винтами с.

3472

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

РЭ

И
