Механизмы в современной технике (Артоболевский) - часть 613





3457

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ ДЛЯ ПЕРЕДАЧИ

И З М Е Р Е Н И Й  Э Л Е К Т Р И Ч Е С К И Х

В Е Л И Ч И Н НА РАССТОЯНИЕ

РЭ

И

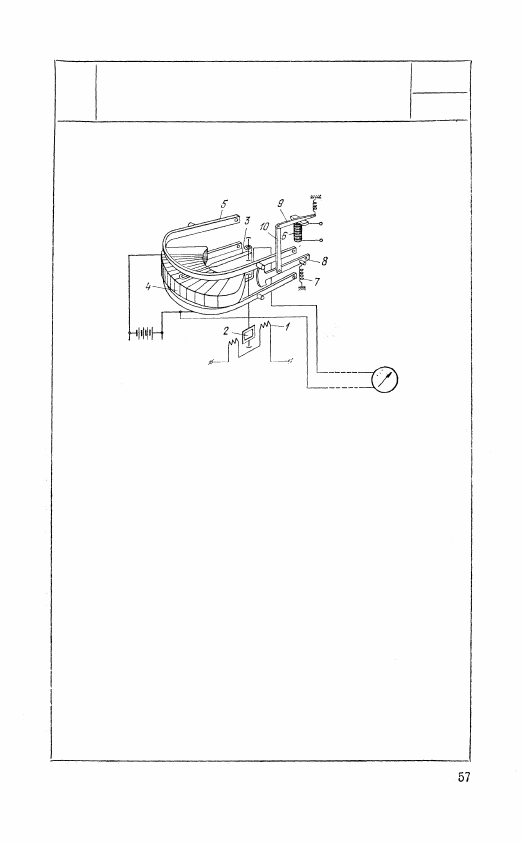

Электрический ток, измеряемую величину

которого требуется передать на расстоя-

ние, проходит по неподвижной обмотке 1

магнитоэлектрического гальванометра, угол

поворота подвижной рамки 2 которого за-

висит от силы тока, пропускаемого по об-

мотке 1. С рамкой 2 жестко связана стрел-

ка 3, которая периодически прижимается к

сопротивлению 4. Контакт стрелки 3 с со-

противлением 4 осуществляется при помо-

щи падающей дужки 5, приводимой в дви-

жение электромагнитом 6. При включении

электромагнита 6 дужка 5 поднимается под

действием рычага 8, связанного с якорем

9 электромагнита 6 тягой 10, освобождая

при этом стрелку 3. При выключении элек-

тромагнита 6 рычаг 8 поя действием пру-

жины 7 опускается, освобождая дужку 5,

падающую под действием силы тяжести к

прижимающую при этом стрелку 3 к со-

противлению 4.

3458

МЕХАНИЗМ ДЛЯ ПЕРЕДАЧИ

ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКИХ

ВЕЛИЧИН НА РАССТОЯНИЕ

РЭ

И

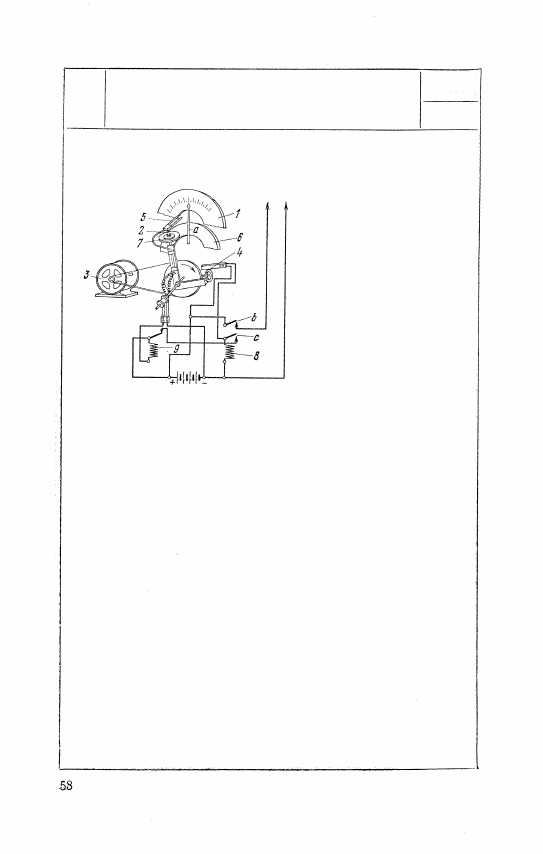

Механизм служит для

передачи на расстояние

величины угла отклоне-

ния стрелки первичного

измерительного прибора.

Перед шкалой 1 измери-

тельного прибора, пока-

зания которого необхо-

димо передать, медленно

вращается контактное

устройство 2, приводи-

мое в движение синхрон-

ным двигателем 3. При

вращении контактного

устройства 2 замыкают-

ся два контакта: контакт 4 замыкается в момент пробегания

контактного устройства 2 мимо нулевой точки шкалы 1, кон-

такт 5 замыкается в момент прохождения контактного уст-

ройства 2 мимо стрелки а измерительного прибора. Осущест-

вляется это следующим образом: в одной плоскости со

шкалой 1 измерительного прибора на небольшом расстоянии

от стрелки а расположено контактное кольцо 6, по которому

катится резиновое колесико 7; при приближении к стрелке

а колесико 7 легко прижимает стрелку а к кольцу 6, в этот

момент замыкается контакт 5; контакт 4 включает реле 8,

замыкающее два контакта b и с, один из которых, с, блоки-

рует реле 8, другой, b, замыкает цепь линии связи. Реле 8

остается включенным до тех пор, пока не замкнется контакт

5, включающий реле 9, которое размыкает блокировочную

цепь реле 8, размыкающего при этом цепь линии связи. Та-

ким образом, ток в линии протекает в течение времени, не-

обходимого для продвижения контактного устройства 2 от

нулевой точки шкалы 1 до положения стрелки а измеритель-

ного прибора. Следовательно, продолжительность импульса

тока в линии при постоянстве скорости двигателя 3 пропор-

циональна дуге, соответствующей положению стрелки а при-

бора, или, иначе, — измеряемой величине.

3459

МЕХАНИЗМ ДЛЯ ПЕРЕДАЧИ

ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКИХ

В Е Л И Ч И Н НА РАССТОЯНИЕ

ГЭ

И

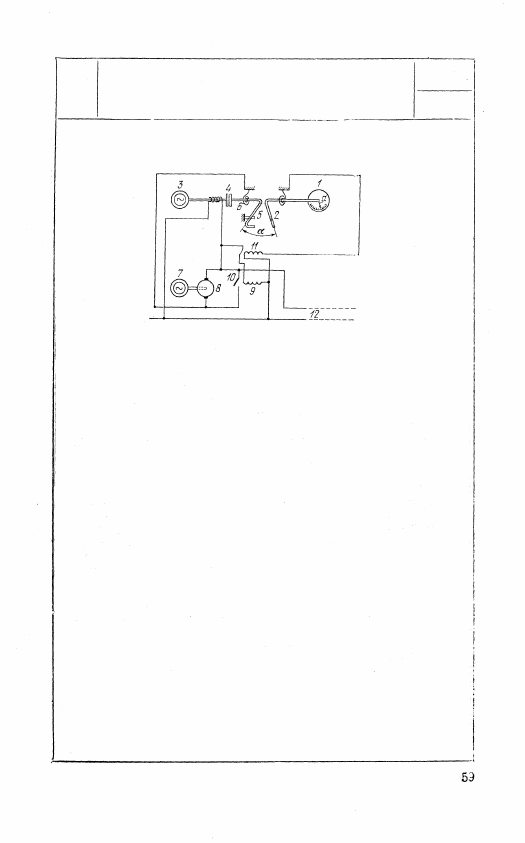

Показания прибора превращаются в им-

пульсы тока, длительность которых про-

порциональна углу отклонения стрелки

первичного измерительного прибора. Ме-

ханизм состоит из первичного измери-

тельного прибора 1, ось которого выве-

дена наружу и кончается изогнутым по-

водком 2 с контактом. Двигатель 3 пе-

риодически приводит в медленное вра--

щение при помощи электромагнитной

муфты 4 поводок 5, снабженный спи-

ральной пружиной 6. Второй двигатель 7

непрерывно вращает контактор 8. При

замыкании контактора 8 срабатывают

электромагнитная муфта 4 и реле 9. Как

только сработает муфта 4, поводок 5 на-

чнет поворачиваться и, дойдя до повод-

ка 2, замкнет цепь реле 11. Последнее,

разомкнув цепь реле 9, тем самым вы-

ключит контактом 10 электромагнитную

муфту 4, Вследствие этого ток, проте-

кавший с момента включения контак-

тора 8 по линии связи 12, прекратится.

Следовательно, длительность импульса

тока в линия окажется пропорциональ-

ной углу а отклонения стрелки а измери-

тельного прибора 1.

3460

МЕХАНИЗМ ДЛЯ ИЗМЕРЕНИЯ

ЭЛЕКТРИЧЕСКИХ  В Е Л И Ч И Н

НА РАССТОЯНИИ

РЭ

И

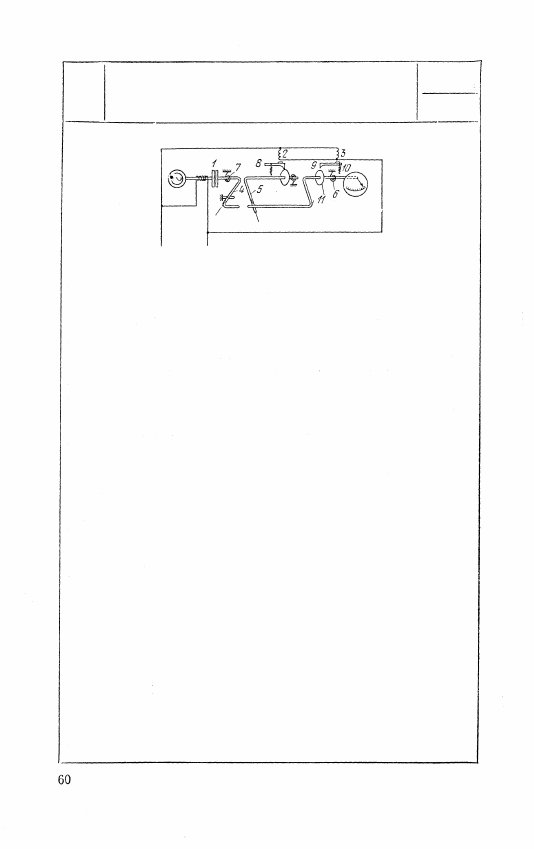

Импульсы тока, посылаемые в линию

передачи на приемной стороне, про-

текают по обмотке электромагнитной

муфты 1 и обмоткам реле 2 и 3. Воз-

буждаясь, муфта 1 сцепляет ось син-

хронного двигателя с поводком 4 и

начинает его поворачивать. Поводок

4 увлекает за собой поводок 5, тор-

мозная зацепка 8 которого оттянута

реле 2. В конце импульса тока бу-

дут выключены муфта 1 и реле 2 и

3. Поводок 4 отведется в свое на-

чальное положение пружиной 7. По-

водок 5 остается неподвижным в том

месте, куда он был установлен по-

водком 4, так как реле 2 освободит

тормозную зацепку 8, которая и за-

тормозит ось поводка 5. При отсут-

ствии тока в реле 3 ось приемного

прибора освободится, ибо зацепка 9

будет оттянута пружиной 10 от тор-

мозного диска 11. Ось приемника

пружиной 6 установится в положе-

ние стрелки прибора передатчика.

В этом положении приемник может

принять следующий импульс тока.

Если при этом окажется, что изме-

ряемая величина уменьшилась, то

процесс повторяется без каких-либо

изменений. В случае возрастания из-

меряемой величины поводок 4 увле-

чет вал приемного прибора, преодо-

левая трение тормоза, и установит

его в положение, соответствующее

новому значению измеряемой вели-

чины. По окончании импульса все

рычаги, кроме оси приемника, при-

дут в исходное положение.
