Механизмы в современной технике (Артоболевский) - часть 611





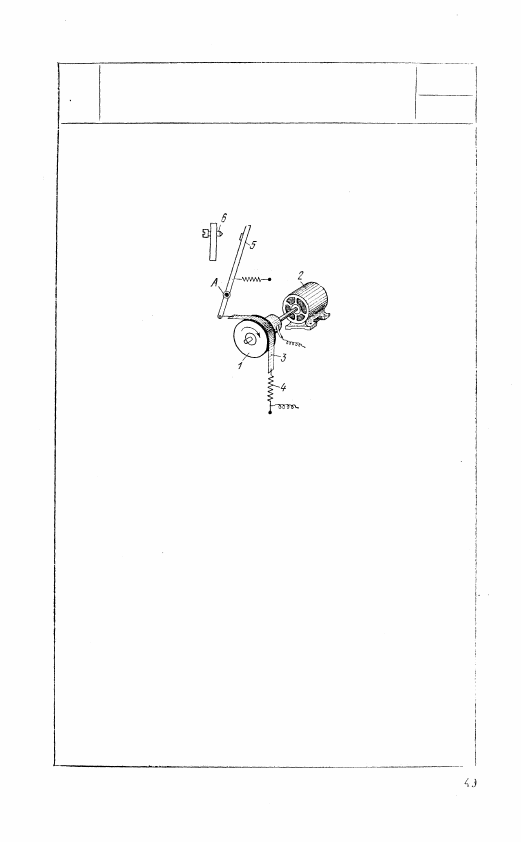

3447

Р Ы Ч А Ж Н Ы Й  М Е Х А Н И З М

ЭЛЕКТРОСТАТИЧЕСКОГО РЕЛЕ

С  Г И Б К И М ЗВЕНОМ

РЭ

Рл

Реле состоит из агатового

цилиндра 1, вращаемого

двигателем 2 с постоянной

скоростью. Цилиндр 1 об-

легает тонкая стальная лен-

та 3, один конец которой

прикреплен через пружину 4

к неподвижной стойке, а

другой — к контактному ры-

чагу 5, вращающемуся во-

круг неподвижной оси A.

При приложении напряже-

ния к цилиндру 1 и лен-

те 3, лента 3 притягивается

к цилиндру 1 и поворачи-

вает контактный рычаг 5.

Контакт 6 при этом замы-

кается.

2. МЕХАНИЗМЫ РЕГУЛЯТОРОВ

(3448—3455)

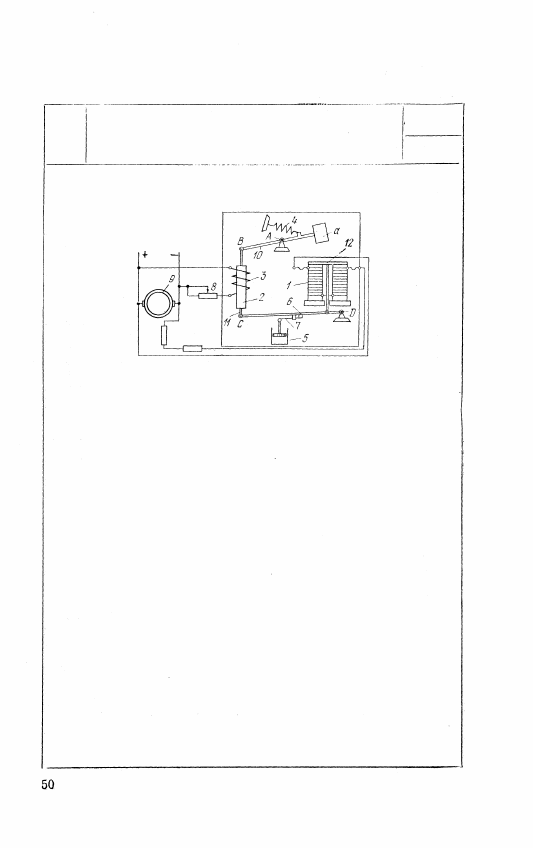

3448

РЫЧАЖНЫЙ МЕХАНИЗМ

УГОЛЬНОГО РЕГУЛЯТОРА

ГЕНЕРАТОРА

РЭ

Рг

Звено 10 с баланеирным грузом a вращается вокруг не-

подвижной оси А. Звено 11 с сердечником 2 входит во

вращательные пары Б и С со звеном 10 и тягой 6, вра-

щающейся вокруг неподвижной оси D. Тяга 6 входит во

вращательную пару с Т-образным звеном 12, опираю-

щимся на угольные столбики 1. На угольные столбики 1

действуют два усилия, из которых одно обусловлено

втягиванием сердечника 2 измерительной катушкой 3,

а второе — натяжением пружины 4. Пружина 4 стре-

мится сжать угольные пластины, а тяговое усилие сер-

дечника 2 катушки 3 уменьшает давление, оказываемое

пружиной 4. Угольные столбики 1 включаются в цепь

обмотки возбуждения генератора 9. При увеличении вы-

ходного напряжения генератора ток в измерительной

катушке 3 возрастает. Это вызывает подъем сердечни-

ка 2, ослабление давления, оказываемого на угольные

столбики 1, и увеличение их сопротивления, а следова-

тельно, уменьшение тока возбуждения генератора. Для

успокоения возможных колебаний служит поршневой

успокоитель 5, соединенный с тягой 6 плоской пружи-

ной 7. Точка закрепления пружины может перемещаться.

Реостат 8 служит для установки величины регулируе-

мого напряжения. При уменьшении выходного напряже-

ния генератора давление на угольные столбики увели-

чивается, их сопротивление уменьшается и ток возбуж-

дения увеличивается.

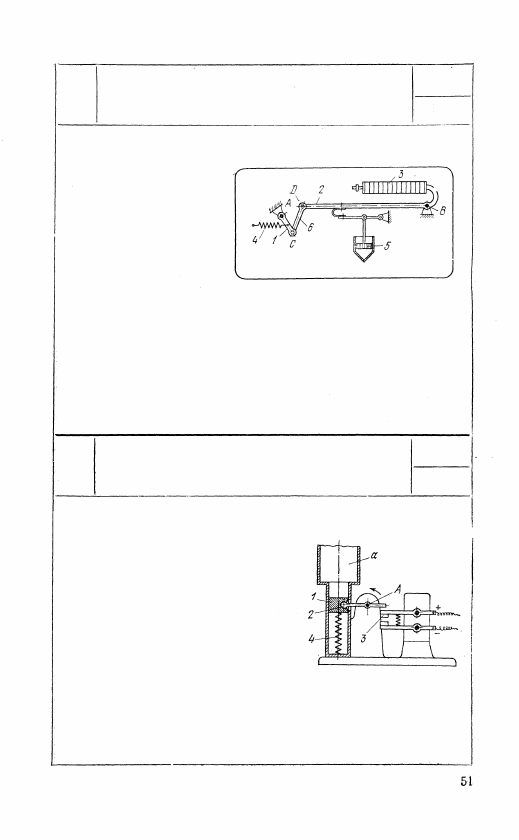

3450

РЫЧАЖНЫЙ МЕХАНИЗМ

РЕГУЛЯТОРА ДАВЛЕНИЯ

РЭ

Рг

При повышении давления газа в ци-

линдре а поршень 1 опускается, по-

ворачивая рычаг 2 около неподвиж-

ной оси А в сторону, указанную

стрелкой. Выключатель 3 при этом

размыкается, прерывая электриче-

ский ток, приводящий в движение

механизм подачи газа в цилиндр а.

При понижении давления в цилинд-

ре а поршень 1 под действием пру-

жины 4 поднимается, поворачивая рычаг 2 около оси А в

сторону, противоположную направлению стрелки. Выключа-

тель 3 при этом замыкает цепь электрического тока.

Рычаг 1 вращается во-

круг неподвижной оси

А. Звено 6 входит во вра-

щательные пары С и D

с рычагом 1 и рычагом

2, вращающимся вокруг

неподвижной оси В. При

повышении нагрузки

синхронного двигателя

рычаг 1, преодолевая натяжение пружины 4 регулятора, на-

чнет поворачиваться вокруг оси А против часовой стрелки.

Рычаг 2 при этом будет подниматься, поворачиваясь около

оси В, и уменьшать давление на включенный в электрическую

цепь угольный реостат 3. Сопротивление реостата 3 при этом

увеличивается. С увеличением сопротивления понижается

напряжение генератора и скорость питаемых им двигателей.

Успокоитель 5 служит для гашения колебаний механизма.

3449

РЫЧАЖНЫЙ МЕХАНИЗМ

УГОЛЬНОГО РЕГУЛЯТОРА

СИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

РЭ

Рг

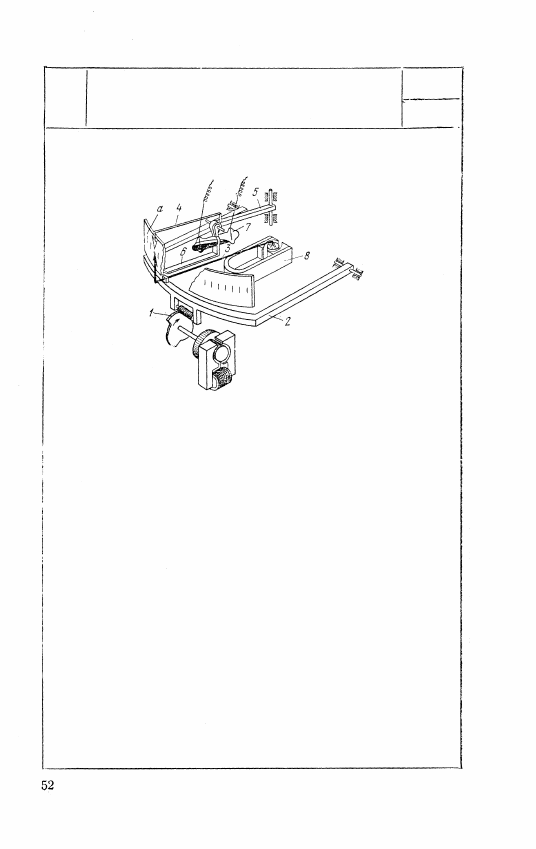

Подлежащая регулированию температура объекта ре-

гистрируется магнитоэлектрическим механизмом, не по-

казанным на рисунке, положение указателя которого пе-

риодически фиксируется. При вращении кулачка 1 дуж-

ка 2 поднимается и опускается. Поднимаясь, дужка 2

поднимает стрелку 3, перемещающуюся по шкале а под

действием магнитоэлектрического измерительного уст-

ройства 8. Если стрелка 3 стоит на заданном значении

регулируемой величины, т. е. под установочной стрел-

кой 4, то контактное коромысло 5 нажимной пластин-

кой 6 устанавливается в горизонтальное положение.

При этом ртутный выключатель 7 включает нагреваю-

щее устройство. Пока дужка 2 поднимается, стрелка 3

устанавливается на новое значение измеряемой вели-

чины, и процесс повторяется сначала. Таким образом,

регулятор осуществляет кратковременное замыкание

контактов, включающих устройства, позволяющие под-

держивать температуру заданной величины. Продолжи-

тельность и частота импульсов зависят от промежутка

между подъемами дужки 2. Если регулируемая темпе-

ратура станет выше заданной, го стрелка 3, поднимаясь

вместе с дужкой 2, не встретится со стрелкой 4, ртутный

выключатель 7 не включит нагревающее устройство.

3451

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РЕГУЛЯТОРА ТЕМПЕРАТУРЫ

РЭ

Рг
