Механизмы в современной технике (Артоболевский) - часть 609

3435

Ш А Р Н И Р Н О - Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

Р9

Рл

При  в к л ю ч е н и и обмоток

электромагнитов 1 и 2

тарелочные якори 3 и 4,

притягиваясь к сердеч-

никам электромагнитов,

поворачиваются около

грани а и замыкают

контакты d. В нерабочее

положение якорн 3 и 4

возвращаются при помо-

щи пружин 5 и 6, регу-

лируемых винтами 7 и 8.

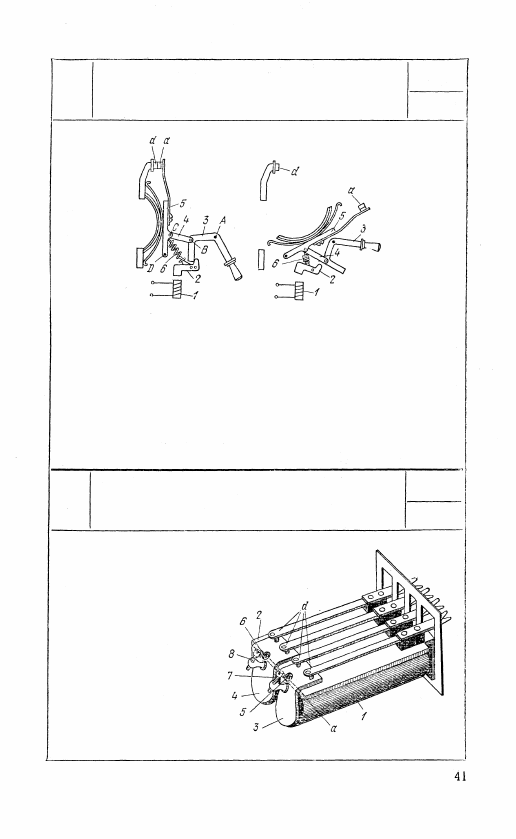

3436

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ ДВОЙНОГО

ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

С  Т А Р Е Л О Ч Н Ы М ЯКОРЕМ

РЭ

Рл

Рычаг 3 вращается вокруг неподвижной оси А. Звено 4 вхо-

дит во вращательные пары В и С с рычагом 3 и рычагом 5,

вращающимся вокруг неподвижной оси D. При включении

катушки электромагнита 1 якорь 2  п р и т я н у т к сердечнику

электромагнита 1 и удерживает четырехзвенный шарнирный

механизм ABCD в состоянии, при котором контакты а и d

замкнуты. При выключении электрического тока в обмотке

электромагнита 1 якорь 2, не удерживаемый электромагни-

том 1, освобождает рычаг 3. Рычаг 5 при этом под действием

пружины 6 размыкает контакты а и d.

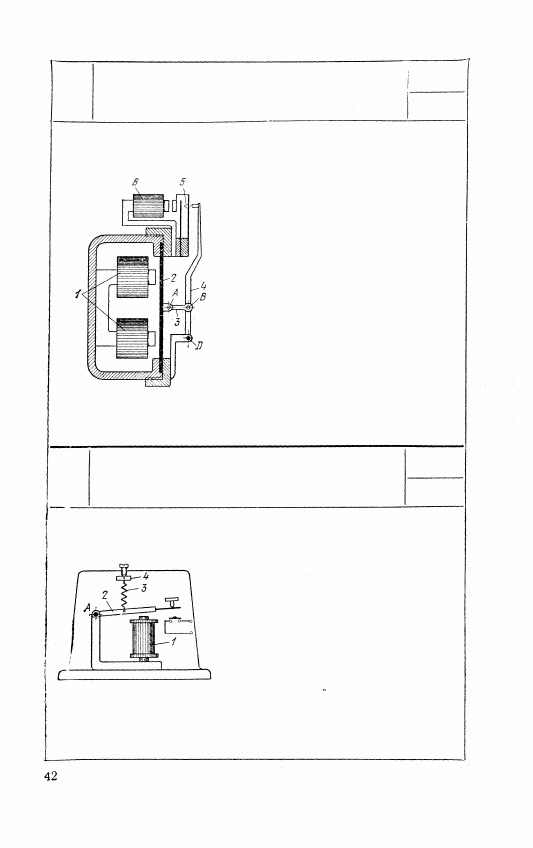

3437

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО

МЕМБРАННОГО РЕЛЕ

РЭ

Рл

При прохождении электрического то-

ка по обмотке электромагнита 1

стальная мембрана 2, притягиваясь к

сердечнику электромагнита, дефор-

мируется и посредством звена 3,

входящего во вращательные пары А

и В с мембраной 2 и рычагом 4, вра-

щающимся вокруг неподвижной оси

D, замыкает контакт 5, снабженный

блокирующим электромагнитом 6,

удерживающим контакт 5 в замкну-

том состоянии при выключении элек-

трического тока в обмотке электро-

магнита 1.

3438

РЫЧАЖНЫЙ МЕХАНИЗМ

ТЕЛЕГРАФНОГО РЕЛЕ

РЭ

Рл

При включении и выключении элек-

трического тока, проходящего через

обмотку катушки электромагнита 1,

якорь 2, вращающийся вокруг непо-

движной оси А, притягивается или

отходит от сердечника электромагни-

та под действием пружины 3, натя-

жение которой регулируется винтом

4. Якорь 2 замыкает или размыкает

при этом контакты приемного уст-

ройства.

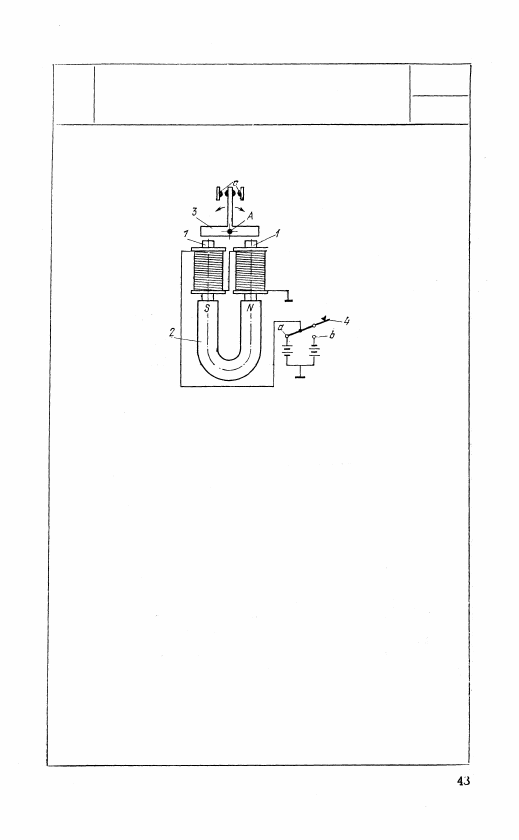

3439

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ПОЛЯРИЗОВАННОГО РЕЛЕ

РЭ

Рл

Сердечники 1 реле установлены на под-

ковообразном постоянном магните 2.

Если ток по обмотке электромагнита не

проходит, то якорь 3, вращающийся во-

круг неподвижной оси A, должен нахо-

диться в горизонтальном положении.

К контактам а и b ключа 4 подведены

две батареи разноименными полюсами.

При замыкании ключом 4 тех или иных

контактов ток будет проходить по об-

мотке электромагнита в том или ином

направлении, создавая в сердечниках 1

электромагнита дополнительные магнит-

ные поля. Эти добавочные магнитные

поля, образованные током, будут взаи-

модействовать с магнитными полями,

созданными постоянным магнитом 2,

причем одноименные поля будут увели-

чивать силу притяжения сердечника, а

разноименные—ослаблять ее. Якорь 3

будет притягиваться к сердечнику, обла-

дающему большей силой притяжения, за-

мыкая при этом один из контактов с.

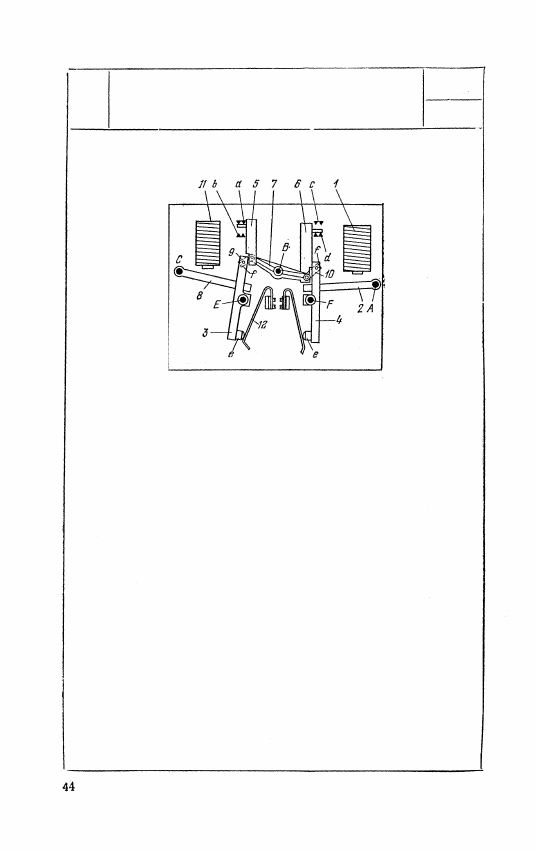

3440

РЫЧАЖНЫЙ МЕХАНИЗМ

ДВОЙНОГО РЕЛЕ

РЭ

Рл

Якори 2 и 8 вращаются вокруг неподвиж-

ных осей А и С. Двуплечий рычаг 7 вра-

щается вокруг неподвижной оси В и про-

межуточными звеньями 9 и 10 с вырезами

f входит в кинематическую пару с паль-

цами, принадлежащими рычагам 3 и 4,

вращающимся вокруг неподвижных осей

Е и F. При прохождении электрического

тока по обмотке электромагнита 1 якорь 2,

притягиваясь, воздействует на правое пле-

чо коромысла 7, которое, поворачиваясь,

отводит рычаг 3 влево, освобождая стер-

жень 5, который под действием силы тя-

жести падает, размыкая контакты а и за-

мыкая контакты b. Одновременно якорь 2

поднимает стержень 6, замыкающий кон-

такты с и размыкающий контакты d. При

этом стержень 6 блокируется в верхнем

положении рычагом 4. Одновременно кон-

такт d размыкает цепь питания катушки 1.

Аналогичные замыкания и размыкания мо-

гут быть осуществлены с помощью элек-

тромагнита 11. Силовое замыкание звень-

ев 3—5 и 4—6 обеспечивается пружиной

12, опирающейся на выступы е звеньев

3

 и 4.
