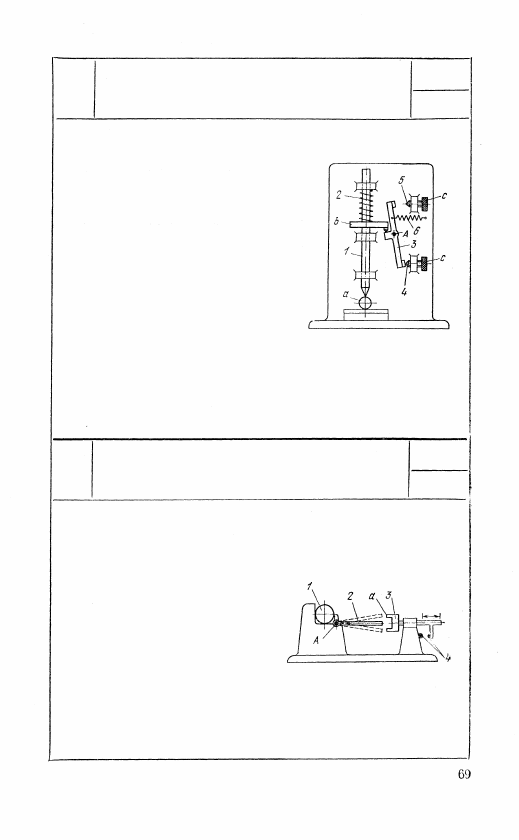

3473

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

РЭ

И

На измерительном штоке 1, опираю-

щемся на контролируемое изделие а,

укреплен хомутик b, который с по-

мощью пружины 2 прижимается к

короткому концу рычага 3, вращаю-

щегося вокруг неподвижной оси A.

На длинных концах рычага укреп-

лены контакты. При контроле изде-

лий требуемого размера рычаг 3 за-

мыкает контакт 4. При контроле из-

делий с завышенным размером хо-

мутик b отходит от рычага 3. При

этом рычаг 3 под действием пружины 6 замыкает контакт 5.

Контакты 4 и 5 соединены с сигнальным устройством. Уста-

новка контактов на нужный размер производится регулиро-

вочными винтами с.

3474

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

РЭ

И

На контролируемое изделие 1 опи-

рается малое плечо коленчатого

рычага 2, вращающегося вокруг

неподвижной оси A. При отклоне-

нии размера сверх допустимого

длинное плечо рычага 2 займет

одно из положений, изображенных

штриховой линией, и сухарь 3, со-

вершающий возвратно-поступа-

тельное движение, натолкнется

одним из выступов а на рычаг 2,

контакт 4 при этом не замкнется,

что вызовет отбраковку изделия.

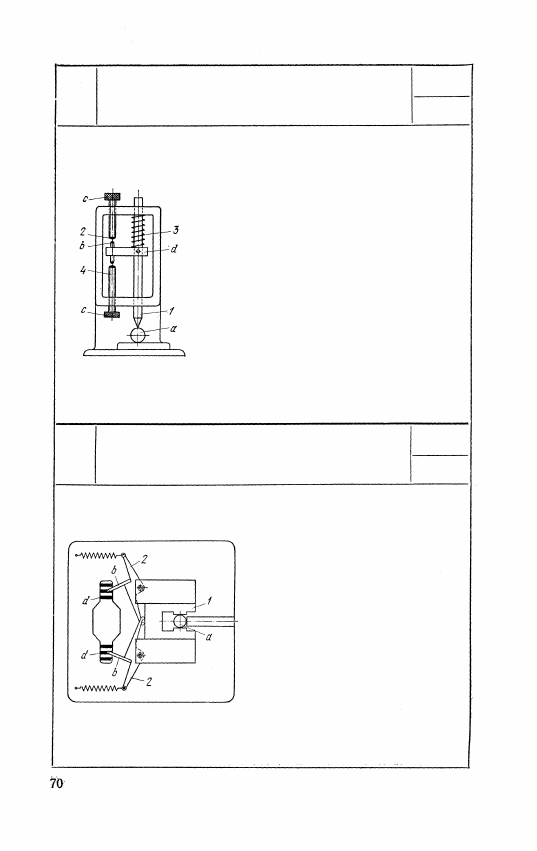

3475

МЕХАНИЗМ ЭЛЕКТРИЧЕСКОГО
КОНТРОЛЬНОГО ИЗМЕРИТЕЛЯ

ИЗДЕЛИЙ

РЭ

И

На измерительном штоке 1, опирающем-

ся на контролируемое изделие а, укреп-

лен хомутик d с запрессованным в него

вольфрамовым контактом b. При конт-

роле изделия с заниженным размером

контакт b пружиной 3 поджимается к не-

подвижному контакту 4, замыкая элект-

рическую цепь сигнальной лампы. При

контроле изделия с завышенным разме-

ром контакт b замыкается с контактом 2,

включая при этом другую сигнальную

лампу. Установка контактов на нужный

размер производится регулировочными

винтами с.

3476

МЕХАНИЗМ ЭЛЕКТРОКОНТАКТНОГО

КОНТРОЛЬНОГО ИЗМЕРИТЕЛЯ

ДИАМЕТРА ИЗДЕЛИЙ

РЭ

И

Механизм используется при конт-

роле внешних диаметров изделий.

Изделие а вводится в скобу 1,

имеющую несколько калибров. Пе-

ремещаясь, скоба 1 поворачивает

угловые рычаги 2, устанавливаю-

щие подвижные контакты b на

одну из пластин d, включая тем

самым одно из сигнальных уст-

ройств.

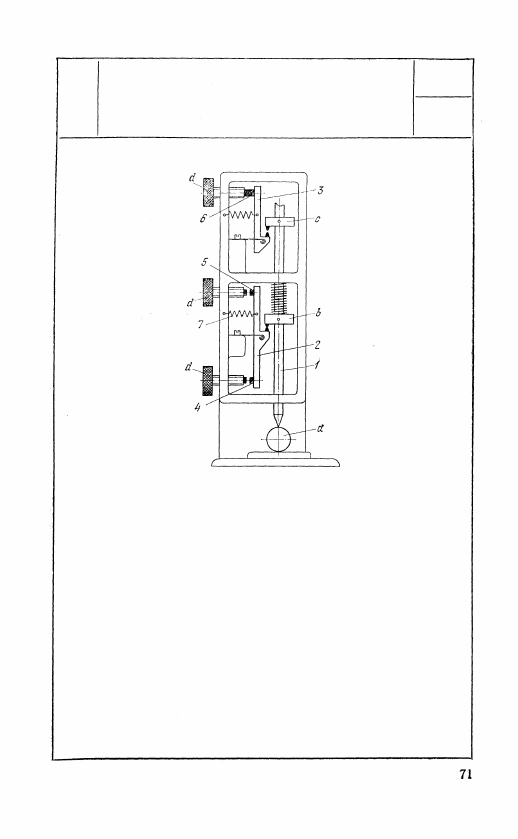

3477

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО КОНТРОЛЬНОГО

ТРЕХКОНТАКТНОГО ИЗМЕРИТЕЛЯ

ИЗДЕЛИЙ

РЭ

И

На измерительном штоке 1, опирающемся на конт-

ролируемое изделие а, укреплены хомутики b и с,

передающие перемещения штока 1 рычагам 2 и 3,

соединенным плоскими пружинами со стойкой.

Трехконтактный измеритель позволяет сортиро-

вать изделия на четыре группы. При пропускании

изделий первой группы контакты 4 и 5 остаются

разомкнутыми, а контакт 6 — замкнут. При про-

пускании изделий второй группы, с большими раз-

мерами относительно изделий первой группы, кон-

такт 5 под действием пружины 7 замыкается. При

контроле изделий третьей группы, с меньшими

размерами относительно изделий первой группы,

контакт 5 размыкается, контакт 4 замыкается.

При контроле изделий четвертой группы, с раз-

мерами еще меньшими относительно изделий

третьей группы, размыкается контакт 6. Установ-

ка контактов на нужный размер производится ре-

гулировочными винтами d.

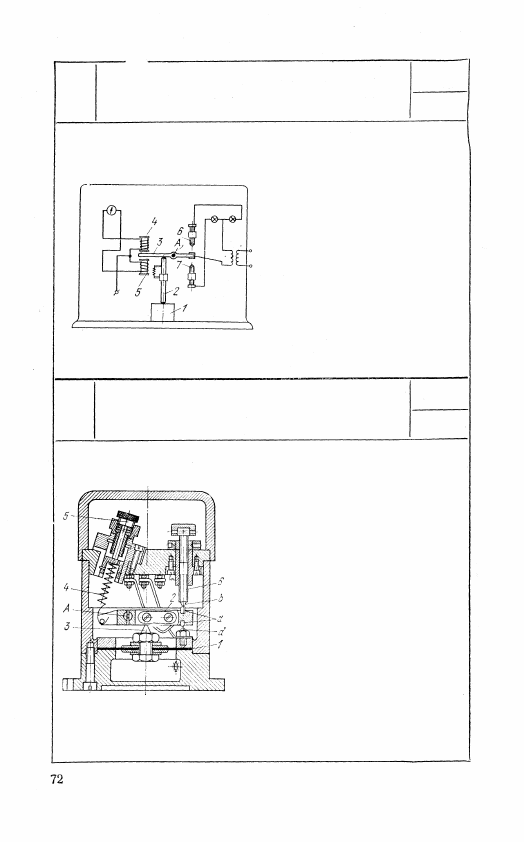

3478

МЕХАНИЗМ КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

С ИНДУКТИВНЫМ ДАТЧИКОМ

РЭ

И

При определении размера кон-

тролируемого изделия 1 из-

мерительный шток 2, подни-

маясь или опускаясь, повора-

чивает вокруг неподвижной

оси А рычаг 3. При этом из-

меняются индуктивности кату-

шек 4 и 5, для которых рычаг

3 является якорем, и одновре-

менно замыкается один из сиг-

нальных контактов 6 или 7.

Изменение индуктивности ка-

тушек 4 и 5 используется для

контроля изделия 1.

3479

МЕХАНИЗМ

ПНЕВМОЭЛЕКТРИЧЕСКОЙ ГОЛОВКИ

ДЛЯ КОНТРОЛЯ ИЗДЕЛИЙ

РЭ

И

Воздух, давление которого уста-

навливается в зависимости от раз-

мера контролируемого изделия,

поступает под мембрану 1. На

мембране укреплен винт 3, упи-

рающийся в рычаг 2, могущий по-

ворачиваться около оси А. Давле-

ние воздуха на мембрану 1 урав-

новешивается пружиной 4, натя-

жение которой регулируется вин-

том 5. Рычаг 2 несет контакты а.

Один из них может соприкасаться

с нижним, нерегулируемым кон-

тактом d, другой — с регулируе-

мым контактом b. Настройка го-

ловки на заданный размер произ-

водится при помощи винта 5, из-

менение разности между предель-

ными размерами — при помощи

контактного винта 6.
