8. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (3419)

МЕХАНИЗМ ЭЛЕКТРИЧЕСКОГО

МОЛОТКА

3419

ПЭ

ММ

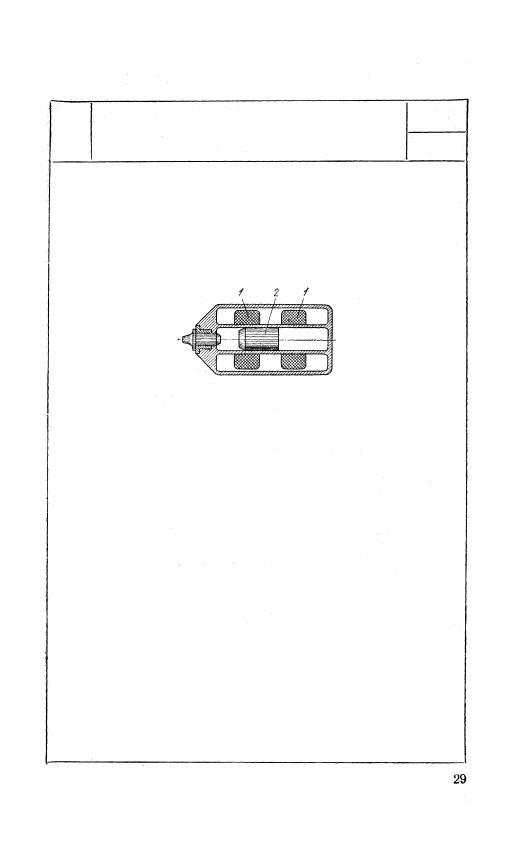

При пропускании тока че-

рез электромагниты 1 боек-

сердечник 2 совершает воз-

вратно-поступательное дви-

жение за счет переменного

намагничивания обеих ка-

тушек. Молотки постоянно-

го тока имеют переключа-

тель тока, действующий от

бойка, причем число ударов

в минуту регулируется нап-

ряжением тока. Молотки

переменного тока имеют

постоянное число ударов в

минуту, определяемое чис-

лом периодов питающего

тока.

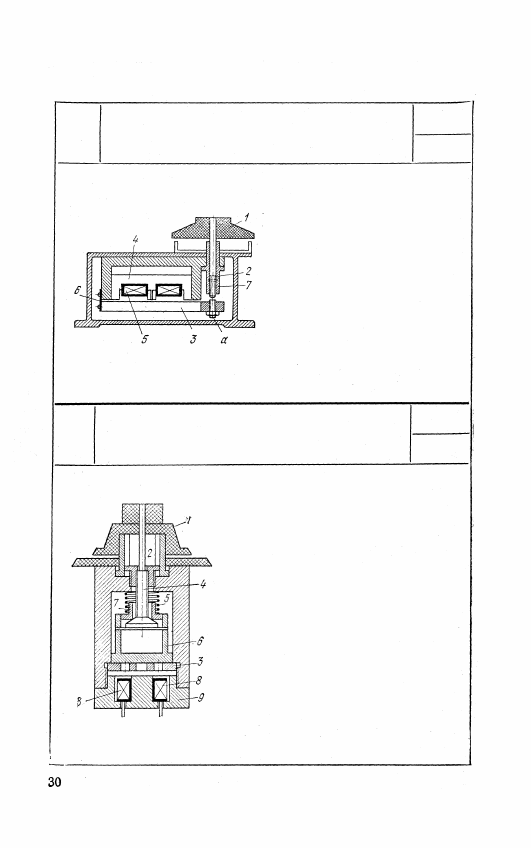

При вращении лимба 1 винт 4, на-

тягиваемый через втулку 7 пружиной

5, перемещается в гайке 2 в осевом

направлении. Вместе с винтом 4 пе-

ремещается стакан 6 с якорем 3,

изменяя воздушный зазор между

якорем 3 и магнитопроводом 9 ка-

тушек 8. Благодаря этому изменяет-

ся индуктивность катушек 8. Задат-

чик применяется для регулировки

воздушного зазора между якорем 3

и магнитопроводом 9.

3421

ВИНТОВОЙ МЕХАНИЗМ ЗАДАТЧИКА

ПЭ

ЦУ

При вращении лимба 1 пово-

рачивается винт 2, ввертыва-

ющийся в резьбовое гнездо 7.

Винт 2 перемещает упорный

винт а якоря 3, изменяя воз-

душный зазор между якорем

3 и магнитопроводом 4 кату-

шек 5. Якорь 3 присоединен к

магнитопроводу 4 на пластин-

чатой пружине 6. Задатчик

применяется для регулировки

воздушного зазора между яко-

рем 3 и магнитопроводом 4.

ВИНТОВОЙ МЕХАНИЗМ ЗАДАТЧИКА

ПЭ

ЦУ

3420

9. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3420—3430)

3422

ВИНТОВОЙ МЕХАНИЗМ ЗАДАТЧИКА

С УПРУГИМ ЗВЕНОМ

ПЭ

ЦУ

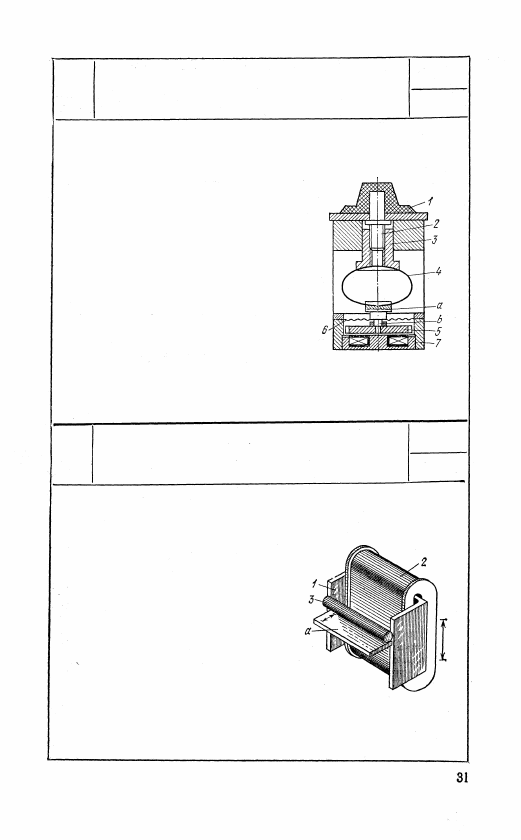

При вращении лимба 1 соединенный

с ним винт 2 передвигает гайку 3

в вертикальном направлении. Оваль-

ная пружина 4, сжатая гайкой 3 и

пятой а, передает усилие на штифт

b якоря 5, подвешенного на мембра-

не 6. Вследствие неодинаковой жест-

кости пружины 4 и мембраны 6

якорь 5 перемещается значительно

медленнее, чем гайка 3, и регулиров-

ка воздушного зазора между яко-

рем 5 и магнитопроводом 7 получа-

ется весьма точной.

3423

ЭЛЕКТРОМАГНИТНЫЙ

ПОВОРОТНЫЙ МЕХАНИЗМ

ДЛЯ КОНТРОЛЯ ИЗДЕЛИЙ

ПЭ

ЦУ

Электромагнит, представляющий со-

бой сердечник 1 корытообразного се-

чения, снабженный обмоткой 2, при-

тягивает контролируемое изделие 3,

лежащее на измерительной плоскос-

ти а. При движении электромагнита

сверху вниз изделие 3 приходит во

вращение и после опускания элек-

тромагнита на всю его длину пада-

ет с измерительной плоскости.

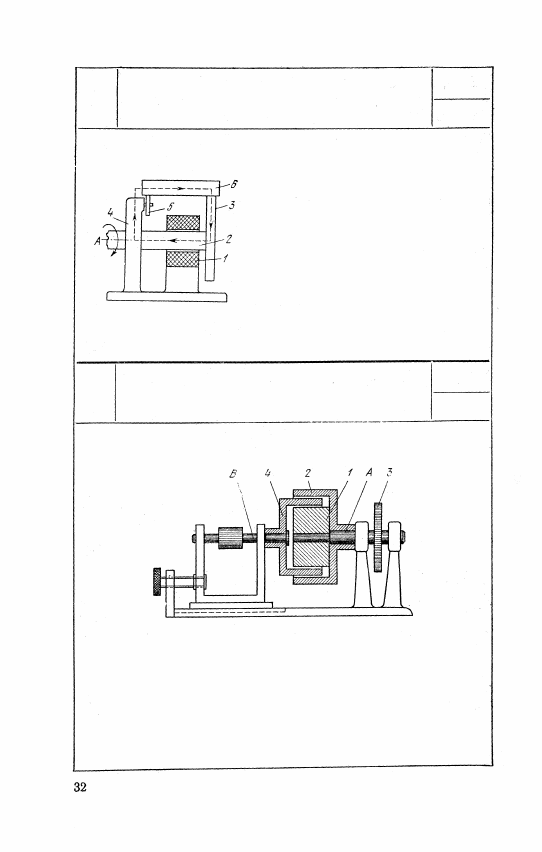

Магнит 1 и железный цилиндр 2, жестко насаженные на вал

A, приводятся в движение посредством зубчатого колеса 3.

Вращающееся магнитное поле вызывает в медном стакане 4

индукционные токи, приводящие стакан 4 с валом В во вра-

щение. Отсутствие жесткой связи между валами обеспечи-

вает выравнивание угловой скорости вала В.

Внутри неподвижной обмотки 1 вра-

щается вокруг неподвижной оси А

сердечник 2 с диском 3. Неподвиж-

ная скоба 4 снабжена пальцем, на

котором расположен ролик 5. Пово-

рачиваемое изделие 6 опирается на

ролик 5 и диск 3, замыкая, таким

образом, магнитную цепь.

3425

МЕХАНИЗМ

ИНДУКЦИОННОГО ВЫРАВНИВАТЕЛЯ

УГЛОВЫХ СКОРОСТЕЙ

ПЭ

ЦУ

ЦУ

ПЭ

ЭЛ ЕКТРОМАГНИТНЫЙ

ПОВОРОТНЫЙ МЕХАНИЗМ

3424
