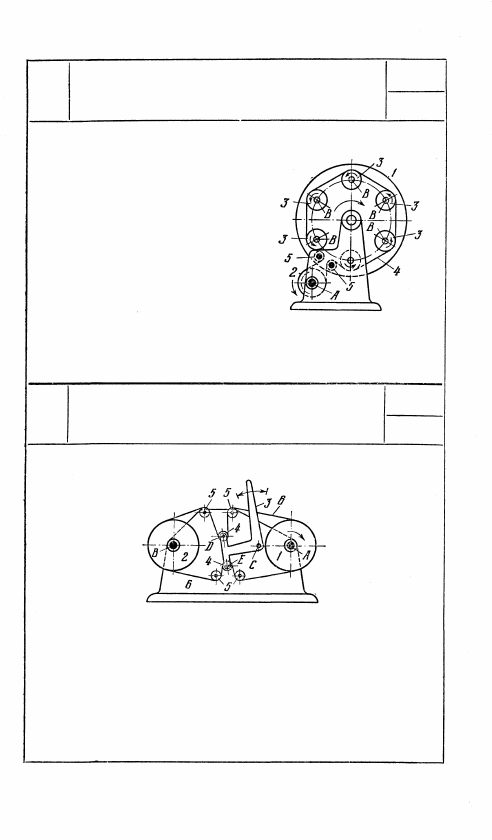

Круглый цилиндрический ролик 2

вращается вокруг неподвижной

оси A. Шесть равных круглых ци-

линдрических роликов 3 вращаются

вокруг осей В роликового диска 1.

Замкнутое гибкое звено 4 охваты-

вает ролик 2, два направляющих

ролика 5, вращающиеся вокруг

неподвижных осей, и шесть роли-

ков 3. Результирующее движение

роликов 3 определяется как результат независимых движений

ролика 2 и диска 1.

3387

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

И КАЧАЮЩИМИСЯ РОЛИКАМИ

СГ

д

Равные круглые шкивы 1 и 2 вращаются вокруг неподвижных

осей А и В. Замкнутое гибкое звено 6 охватывает шкивы 1 и 2,

четыре направляющих ролика 5, вращающиеся вокруг непод-

вижных осей, и два равных круглых цилиндрических ролика 4,

вращающиеся вокруг осей Е и D рычага 3, вращающегося во-

круг неподвижной оси С. При вращении шкива 1 вокруг оси A

рычаг 3 с вращающимися роликами 4 можно устанавливать в раз-

личных положениях.

387

3386

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

И С РОЛИКОВЫМ ДИСКОМ

СГ

д

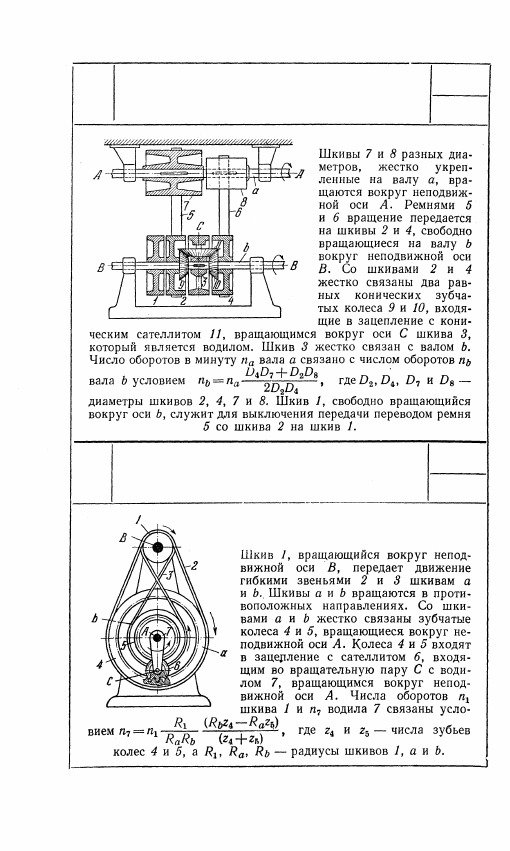

3388

ЗУБЧАТЫЙ ЗАМКНУТЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ПРИВОДА С ГИБКИМИ ЗВЕНЬЯМИ

СГ

д

3389

ЗУБЧАТЫЙ ЗАМКНУТЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С ДВУМЯ ГИБКИМИ ЗВЕНЬЯМИ

СГ

Д

388

8. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (3390)

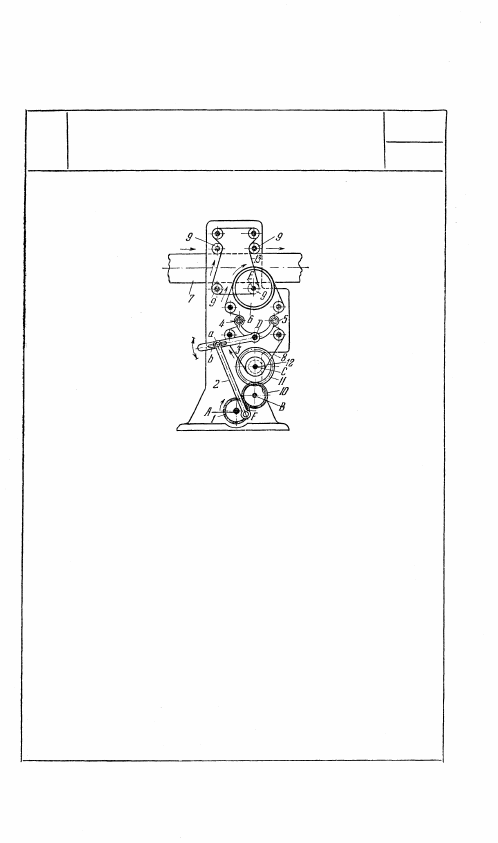

3390

МЕХАНИЗМ РЕГУЛИРУЕМОЙ ПОДАЧИ

С ГИБКИМИ ЗВЕНЬЯМИ

СГ

СП

При вращении зубчатого колеса 1, вращающегося

вокруг неподвижной оси А, через промежуточные

зубчатые колеса 10 и 11, вращающиеся вокруг

неподвижных осей В и С, приводится в движение

цепная звездочка 12, жестко связанная с колесом 11.

Цепь 8 охватывает звездочки 12 и 6 и ролики 4

и 5, укрепленные на фасонном рычаге 3, и приводит

в движение звездочку 6, вращающуюся вокруг не-

подвижной оси Е. Ролики 4 и 5 вращаются вокруг

осей рычага 3, вращающегося вокруг неподвижной

оси D. Ролики 9, охваченные гибким звеном 13,

осуществляют подачу звена 7. Рычаг 3 шатуном 2,

входящим во вращательную пару F с колесом 1,

приводится в колебательное движение и при по-

мощи роликов 4 и 5 дополнительно увеличивает

или уменьшает скорость цепи 8, ускоряя или

замедляя тем самым подачу звена 7. Изменение

подачи регулируется фиксированием пальца а

звена 2 в различных положениях в прорези b

звена 3.

389

9. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3391—3398)

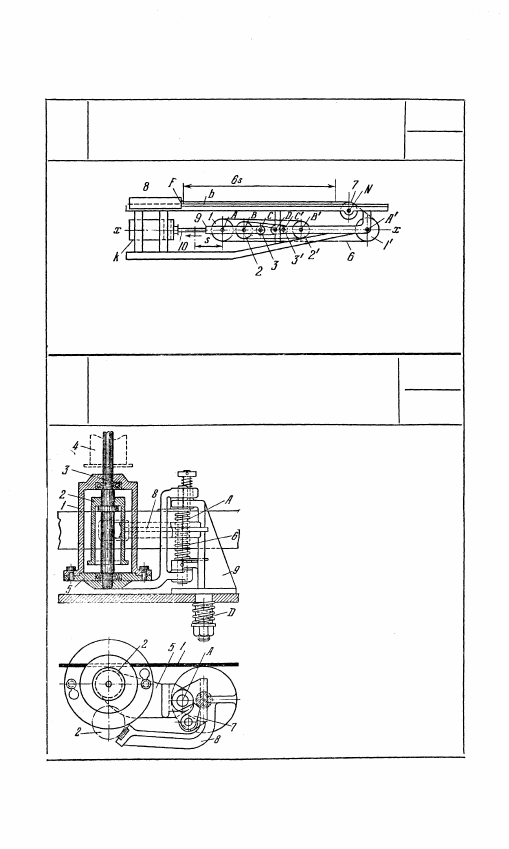

Вместе со штоком 10 пневматического устройства k перемещается обойма 9

с тремя цилиндрическими роликами 1, 2, 3, вращающимися вокруг осей

А, В, С. Гибкое звено 6, одним концом закрепленное на стойке, охваты-

вает ролики 3, 3', 2, 2', 1, 1' и ролик 7 с неподвижной осью N, а другим

концом закреплено в точке F па платформе 8 катапульты, движущейся

вдоль направляющей b. При перемещении штока 10 влево на величину s

платформа 8 перемещается вправо на величину S = 6s.

3392

РЫЧАЖНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ ДЛЯ ОСТАНОВА

И ОТВОДА ШПИНДЕЛЯ КАТУШКИ

В ТЕКСТИЛЬНЫХ МАШИНАХ

СГ

ЦУ

Движущийся ремень 1 через ролик

2 вращает шпиндель 3, и на ка-

тушку 4 наматывается нить. При

заполнении катушки консольную

плиту 5, вместе со шпинделем 3

и катушкой 4, поворачивают вокруг

оси A, преодолевая сопротивление

пружины 6, пока собачка 7 не вой-

дет в зацепление с плитой 5. Ро-

лик 2, соприкасаясь с тормозным

рычагом 8, останавливается, и ка-

тушку 4 снимают со шпинделя.

Поворотом плиты 9 вокруг оси D

собачку 7 выводят из зацепления

с плитой 5. Последняя под дейст-

вием пружины 6 возвращается в

первоначальное положение, и

шпинделю 3 с новой катушкой

вновь сообщается вращение.

390

3391

МЕХАНИЗМ ПОЛИСПАСТА КАТАПУЛЬТЫ

С ГИБКИМ ЗВЕНОМ

СГ

ЦУ
