6. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (3372)

3372

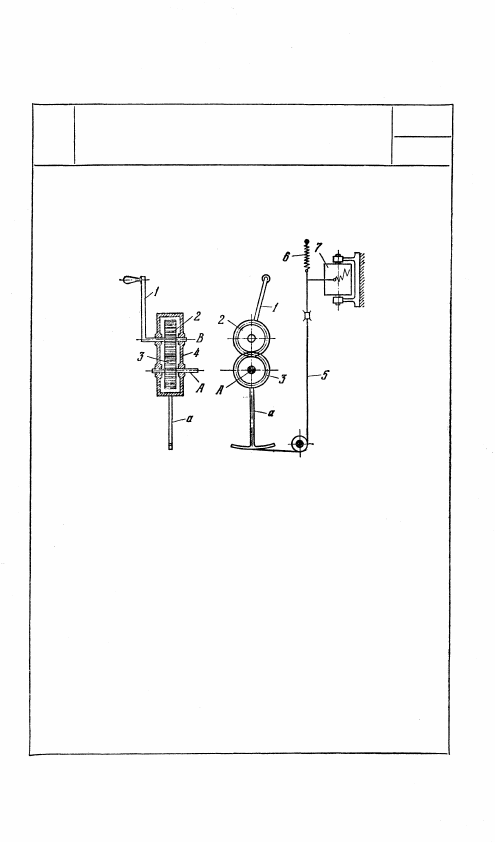

МЕХАНИЗМ ДИНАМОМЕТРИЧЕСКОЙ

РУКОЯТКИ ГОРЯЧКИНА

С ГИБКИМ ЗВЕНОМ

СГ

Ручка 1 жестко связана с круглым ци-

линдрическим зубчатым колесом 2, вхо-

дящим в зацепление с круглым цилиндри-

ческим зубчатым колесом 3. Колесо 2

вращается вокруг оси В рамки 4. При

вращении рукоятки 1 зубчатое колесо 2

обкатывает зубчатое колесо 3, ось А

которого жестко связана с валом иссле-

дуемой машины; при этом рамка 4 и жестко

связанный с ней сектор а поворачиваются,

натягивая трос 5, соединенный с изме-

рительной пружиной 6. Усилия, возни-

кающие в пружине 6, регистрируются на

вращающемся барабане 7.

379

И

7. МЕХАНИЗМЫ ДИФФЕРЕНЦИАЛЬНЫЕ

С ГИБКИМИ ЗВЕНЬЯМИ (3373-3389)

3373

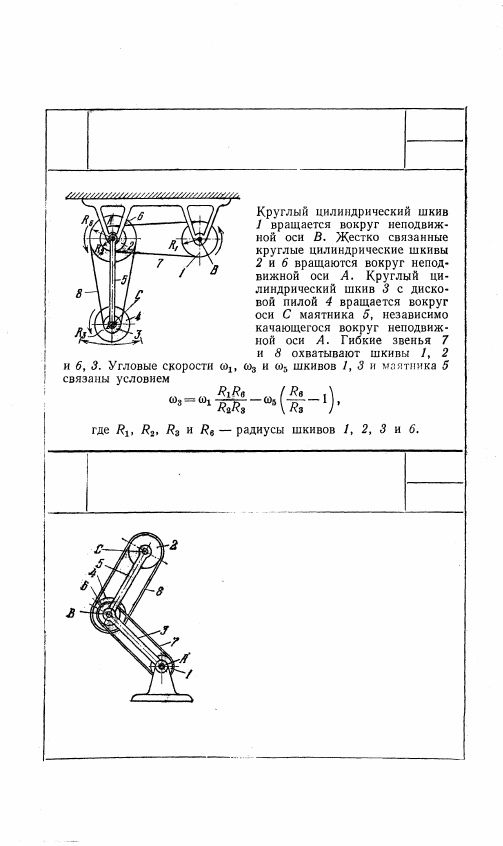

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

МАЯТНИКОВОЙ ПИЛЫ

C гИБКИМ ЗВЕНОМ

сг

д

3874

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ДВОЙНОГО МАЯТНИКА

С ГИБКИМ ЗВЕНОМ

СГ

Д

Двойной маятник состоит из звена 3,

вращающегося вокруг неподвижной

оси A, и звена 5, входящего во вра-

щательную пару В со звеном 3. Два

равных круглых цилиндрических ро-

лика 1 и 6 вращаются вокруг осей А

и В. С роликом 6 жестко связан круг-

лый цилиндрический ролик 4, равный

ролику 2, вращающемуся вокруг оси С.

Два замкнутых гибких звена 7 и 8

охватывают ролики 1, 6 и 4, 2. При

вращении ролика 1 вокруг оси A точ-

ка С может занимать произвольное положение на плоскости

чертежа.

380

3375

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

С ПЕРЕДВИЖНЫМ РОЛИКОМ

СГ

Д

Круглый цилиндрический ро-

лик 1 вращается вокруг не-

подвижной оси А. Равные

круглые цилиндрические ро-

лики 3 вращаются вокруг

неподвижных осей В. Тра-

верза 5, движущаяся воз-

вратно-поступательно вдоль

неподвижных направляющих

а и b, имеет ролик 4, враща-

ющийся вокруг оси С тра-

верзы 5. Замкнутое гибкое

звено 2 охватывает ролики

1, 3 и 4. При вращении ро-

лика 1 вокруг оси А тра-

верза 5 с вращающимся ро-

ликом 4 может независимо перемещаться по направляющим а

и b.

3376

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ С ДВУМЯ

ПЕРЕДВИЖНЫМИ РОЛИКАМИ

СГ

Д

Круглые цилиндрические ролики 1 и 2

вращаются вокруг неподвижных осей А

и В. Два равных круглых цилиндрических

ролика 3 вращаются вокруг осей С пол-

зуна 5, движущегося возвратно-посту-

пательно по неподвижной направляю-

щей а. Замкнутое гибкое звено 4 охваты-

вает ролики 1, 2 и 3. При вращении ро-

лика 1 вокруг оси А ползун 5 с вращаю-

щимися роликами 3 может независимо

перемещаться по направляющей а.

381

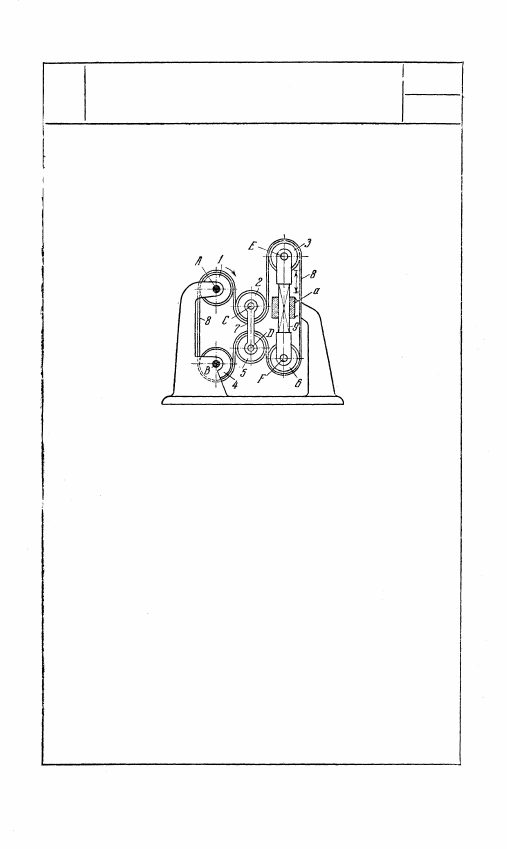

Равные круглые цилиндрические ролики

1 и 4 вращаются вокруг неподвижных

осей А и В. Равные круглые цилиндриче-

ские ролики 3 и 6 вращаются вокруг

осей Е и F ползуна 9, движущегося воз-

вратно-поступательно в неподвижной на-

правляющей а. Равные круглые цилин-

дрические ролики 2 и 5 вращаются во-

круг осей С и D звена 7. Звено 7 с роли-

ками 2 и 5 свободно подвешено на гиб-

ком звене 8, которое охватывает все

шесть роликов механизма. При враще-

нии ролика 1 вокруг оси A ползун 9 мо-

жет независимо перемещаться в направ-

ляющей а по любому закону движения.

382

3377

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ И С ДВУМЯ

ПОДВЕСНЫМИ РОЛИКАМИ

СГ

д
