Механизмы в современной технике (Артоболевский) - часть 600

3393

МЕХАНИЗМ БАТАНА С ГИБКИМ ЗВЕНОМ

СГ

ЦУ

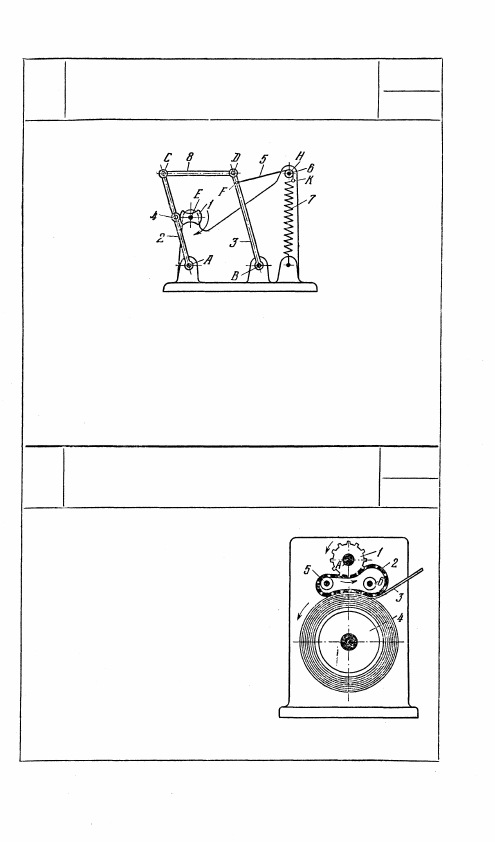

Кулачок 1 вращается вокруг неподвижной оси Е. Батан 2, вра-

щающийся вокруг неподвижной оси А, имеет ролик 4, сопри-

касающийся с профилем кулачка 1. Звено 8 входит во враща-

тельные пары С и D с батаном 2 и звеном 3, вращающимся во-

круг неподвижной оси В. К звену 3 в точке F присоединено

гибкое звено 5, охватывающее круглый цилиндрический ролик 6,

вращающийся вокруг неподвижной оси Н. Второй конец звена 5

закреплен в точке K пружины 7, обеспечивающей силовое за-

мыкание механизма.

3394

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРОТЯГИВАНИЯ КИНОЛЕНТЫ

СГ

ЦУ

Зубчатое колесо 1 вращается вокруг

неподвижной оси А. При враще-

нии зубчатое колесо 1 входит в прорези

в упругой стальной бесконечной лен-

те 2 и перемещает ее. Благодаря тре-

нию лента 2, двигаясь, тянет за собой

киноленту 5, наматывая ее на бара-

бан 4. Благодаря валикам 5 и 6 лента 2

может перемещаться в двух противо-

положных направлениях.

391

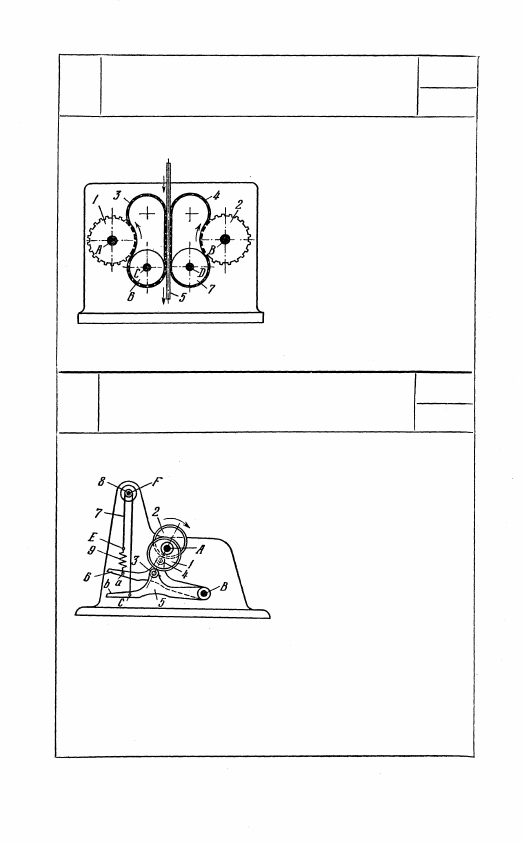

Зубчатые колеса 1 и 2 вра-

щаются вокруг неподвижных

осей A и В. Ролики 6 и 7

вращаются вокруг неподвиж-

ных осей С и D. При враще-

нии зубчатые колеса 1 и 2

входят в прорези упругих

стальных бесконечных лент

3 и 4 и перемещают их. Бла-

годаря трению ленты 3 и 4

тянут за собой киноленту

в направлении, указанном

стрелками.

Два равных круглых, жестко

связанных друг с другом

эксцентрика 1 и 2 враща-

ются вокруг неподвижной

оси А. Рычаги 5 и 6 с лез-

виями а и b ножниц, вращаю-

щиеся вокруг неподвижной

оси В, имеют ролики 3 и 4,

соприкасающиеся с эксцен-

триками 1 и 2. Гибкое зве-

но 7, одним концом закрепленное в точке С на рычаге 5, охваты-

вает круглый цилиндрический ролик 8, вращающийся вокруг

неподвижной оси F, вторым концом присоединено к пружине 9,

связанной с рычагом 6. При вращении эксцентриков 1 и 2 во-

круг оси А лезвия а и b производят требуемую технологическую

операцию.

392

3395

МЕХАНИЗМ С ДВУМЯ ГИБКИМИ

ЗВЕНЬЯМИ ДЛЯ ПРОТЯГИВАНИЯ

КИНОЛЕНТЫ

СГ

ЦУ

3396

МЕХАНИЗМ НОЖНИЦ С ГИБКИМ ЗВЕНОМ

СГ

ЦУ

3397

МЕХАНИЗМ РЕМЕННОЙ ПЕРЕДАЧИ

С РЫЧАЖНЫМ УСТРОЙСТВОМ

ДЛЯ НАТЯЖЕНИЯ РЕМНЕЙ

СГ

ЦУ

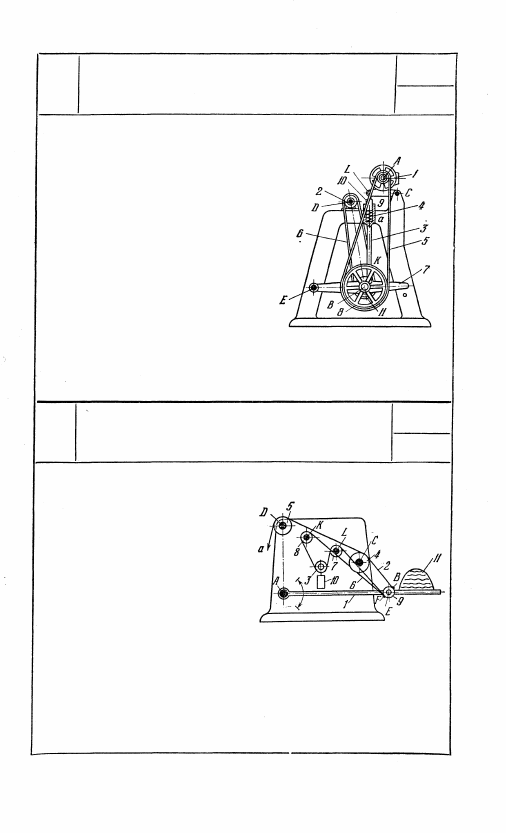

Ремень 5 охватывает два круглых

цилиндрических шкива 1 и 8, вра-

щающиеся вокруг осей А и В зве-

на 9, вращающегося вокруг непо-

движной оси С и коромысла 7,

вращающегося вокруг неподвиж-

ной оси Е. Жестко связанный со

шкивом 8 шкив 11 и шкив 2, вра-

щающийся вокруг неподвижной

оси D, охвачены ремнем 6. Натяже-

ние ремней 5 и 6 осуществляется

пружиной 4, заключенной в ста-

кане а штока 3, входящего во вра-

щательную пару К с коромыслом 7 и поступательную пару

с ползуном 10, входящим во вращательную пару L со звеном 9.

Рычаг 1 стогометателя враща-

ется вокруг неподвижной оси А.

Гибкое звено 2 жестко закреп-

лено в точке В на круглом

цилиндрическом барабане 9, вра-

щающемся вокруг оси Е рыча-

га 1. Звено 2 охватывает круг-

лые цилиндрические ролики 4

и 5, вращающиеся вокруг не-

подвижных осей С и D. Гибкое звено 6, закрепленное обоими

концами в точке F на барабане 9, охватывает круглые цилиндри-

ческие ролики 7 и 8, вращающиеся вокруг неподвижных осей L

и К, и свободно висящий на звене 6 ролик 3 с грузом 10. Для

подъема стога 11 конец а звена 2 перемещается в направлении,

указанном стрелкой. Груз 10 служит противовесом.

393

3398

МЕХАНИЗМ СТОГОМЕТАТЕЛЯ

С ГИБКИМИ ЗВЕНЬЯМИ

СГ

ЦУ
