339

3306

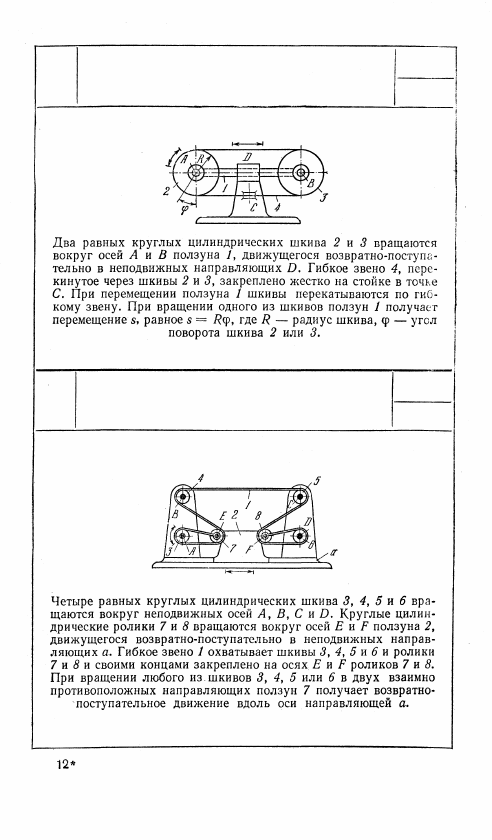

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРИВОДА ПОЛЗУНА

ПГ

м

3307

МЕХАНИЗМ ПОЛЗУНА

С ГИБКИМ ЗВЕНОМ

ПГ

М

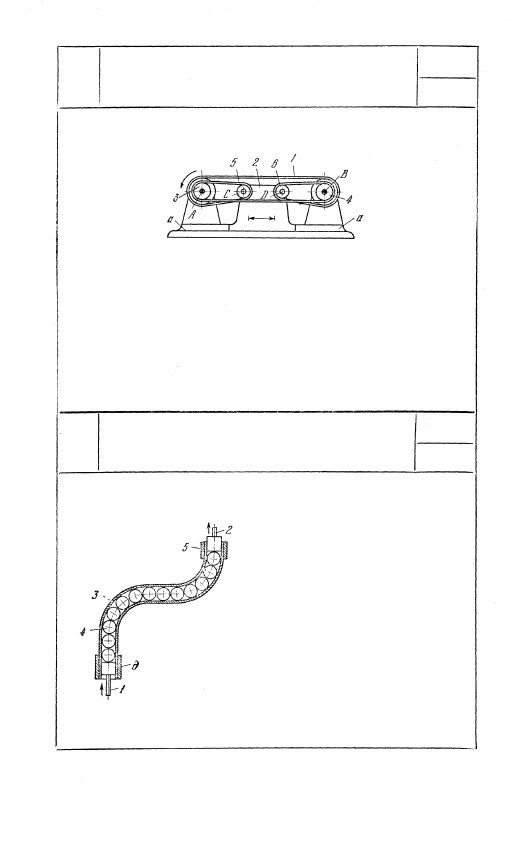

3308

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ПОЛЗУНА С ГИБКИМ ЗВЕНОМ

ПГ

М

Два равных круглых цилиндрических шкива 3 и 4 вращаются

вокруг неподвижных осей А и В. Гибкое звено 1 охватывает

шкивы 3 и 4 и круглые цилиндрические ролики 5 и 6, вращаю-

щиеся вокруг осей С и D ползуна 2, движущегося возвратно-

поступательно в неподвижных направляющих а — а. Механизм

допускает поступательное перемещение и установку в различных

положениях вдоль направляющих а — а ползуна 2 независимо

от движения гибкого звена 1.

3309

МЕХАНИЗМ ГИБКОГО

ШАРИКОВОГО ПРИВОДА

ПГ

М

В гибкую трубку 3 заложены рав-

ные шарики 4. Один конец трубки 3

закреплен в неподвижном цилиндре

5, а другой коней закреплен в не-

подвижном цилиндре 6. При дви-

жении поршня 1 в цилиндре 6 дви-

жение будет передаваться поршню 2

в цилиндре 5. Конфигурация центро-

вой линии гибкой трубки 5 между ци-

линдрами 5 и 6 можетбыть различной.

Механизм может осуществлять про-

странственную передачу движения.

340

4. МЕХАНИЗМЫ РЕМЕННЫХ ПЕРЕДАЧ

(3310—3322)

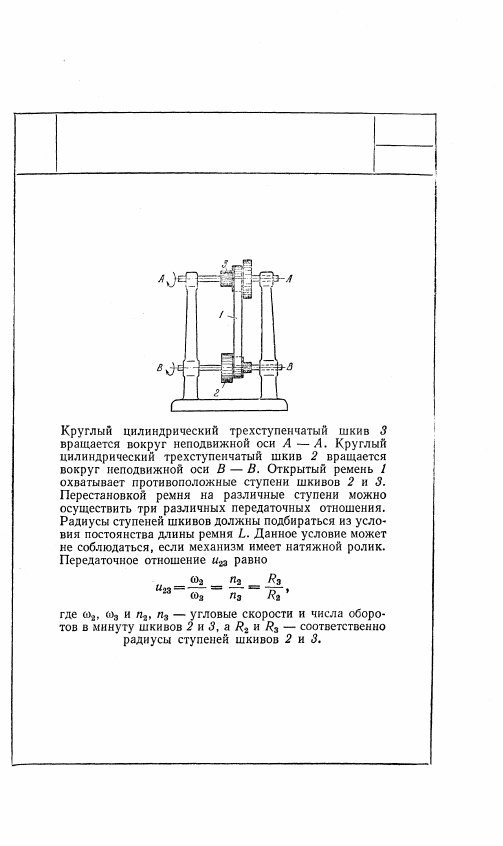

3310

МЕХАНИЗМ СТУПЕНЧАТОГО ПРИВОДА

С ОТКРЫТЫМ РЕМНЕМ

ПГ

РП

341

3312

МЕХАНИЗМ ПРИВОДА

С ПОЛУПЕРЕКРЕСТНЫМ РЕМНЕМ

И С НАТЯЖНЫМ РОЛИКОМ

ПГ

РП

Два равных круглых цилин-

дрических шкива 2 и 3 вра-

щаются вокруг перекрещи-

вающихся под углом 90°

неподвижных осей А — A и

В — В. Полуперекрестный

ремень 4 одной своей сторо-

ной охватывает шкивы 2 и 3.

Натяжной ролик 1, вращаю-

щийся вокруг неподвижной

оси С — С, одновременно на-

тягивает ремень и направляет

его. Передаточное отношение

u

12

 равно u

12

 = 1, т. е. шкивы 2 и 3 вращаются с равными угло-

выми скоростями. Если смотреть вдоль осей А — А и В — В

в направлениях, указанных стрелками, то вращение шкивов

2 и 3 происходит в одном и том же направлении.

342

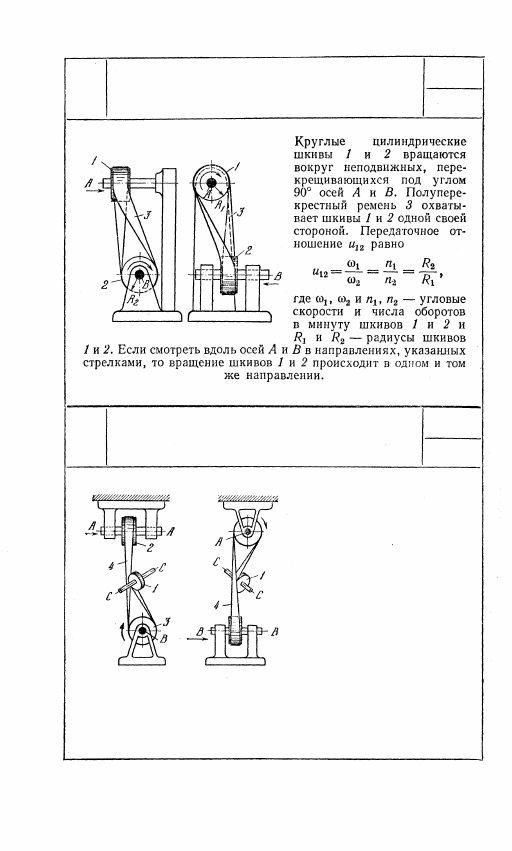

3311

МЕХАНИЗМ ПРИВОДА

С ПОЛУПЕРЕКРЕСТНЫМ РЕМНЕМ

ПГ

РП
