Механизмы в современной технике (Артоболевский) - часть 586

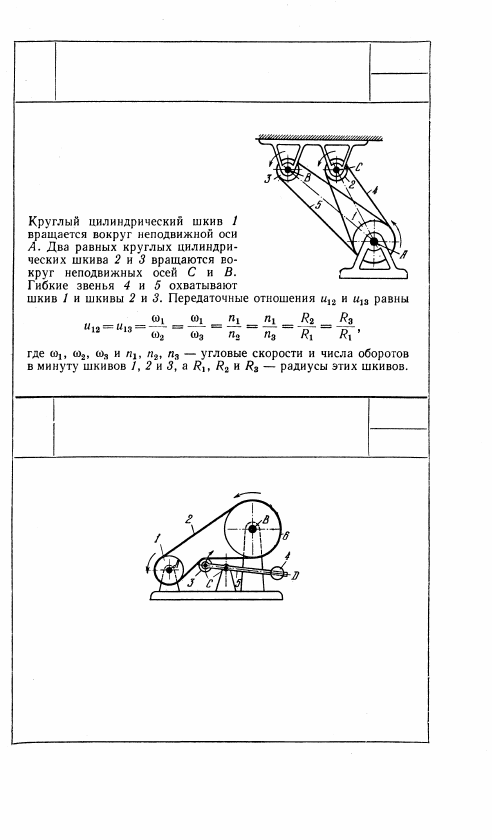

3297

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ПРИВОДА ДВУХ НЕСООСНЫХ ШКИВОВ

ПГ

М

3298

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

И НАТЯЖНЫМ РОЛИКОМ

ПГ

М

Круглый цилиндрический шкив 1 вращается вокруг неподвижной

оси А. Круглый цилиндрический шкив 6 вращается вокруг не-

подвижной оси В. Гибкое звено 2 охватывает шкивы 1 и 6. Рычаг

5 вращается вокруг неподвижной оси С и имеет натяжной ролик

3, который находится в постоянном соприкосновении с гибким

звеном 2. Груз 4 можно перемещать вдоль оси D рычага 5 и за-

креплять на нем, обеспечивая необходимое натяжение гибкого

звена 2.

335

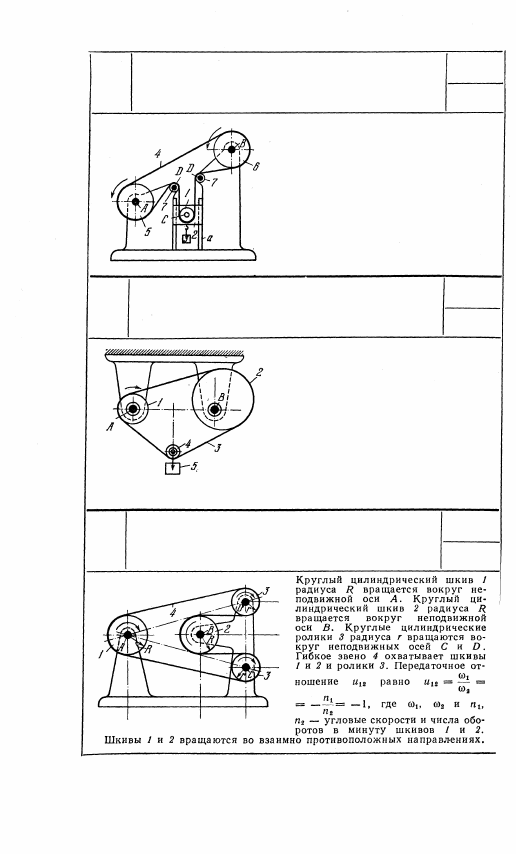

Круглые цилиндрические шкивы 5

и 6 вращаются вокруг неподвижных

осей A и B. Гибкое звено 4 охваты-

вает шкивы 5 и 6, ролики 7, вращаю-

щиеся вокруг неподвижных осей D, и

натяжной ролик 1, вращающийся во-

круг оси С ползуна 2, скользящего в не-

подвижных направляющих а. Натяже-

ние роликом 1 гибкого звена 4 осуществ-

ляется грузом 3.

Круглый цилиндрический шкив 1

вращается вокруг неподвижной оси

А. Круглый цилиндрический шкив

2 вращается вокруг эксцентрично

расположенной оси В. Гибкое звено

3 охватывает шкивы 1 и 2 и сво-

бодно висящий натяжной ролик 4,

нагруженный грузом 5. При рав-

номерном вращении шкива 1 шкив 2 вращается неравномерно.

3301

МЕХАНИЗМ С ГИБКИМ ОТКРЫТЫМ

ЗВЕНОМ СО ШКИВАМИ, ВРАЩАЮЩИМИСЯ

В ПРОТИВОПОЛОЖНЫХ НАПРАВЛЕНИЯХ

ПГ

М

336

3300

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

С ЭКСЦЕНТРИЧНО

ЗАКРЕПЛЕННЫМ ШКИВОМ

ПГ

М

3299

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

И НАТЯЖНЫМ РОЛИКОМ

ПГ

М

337

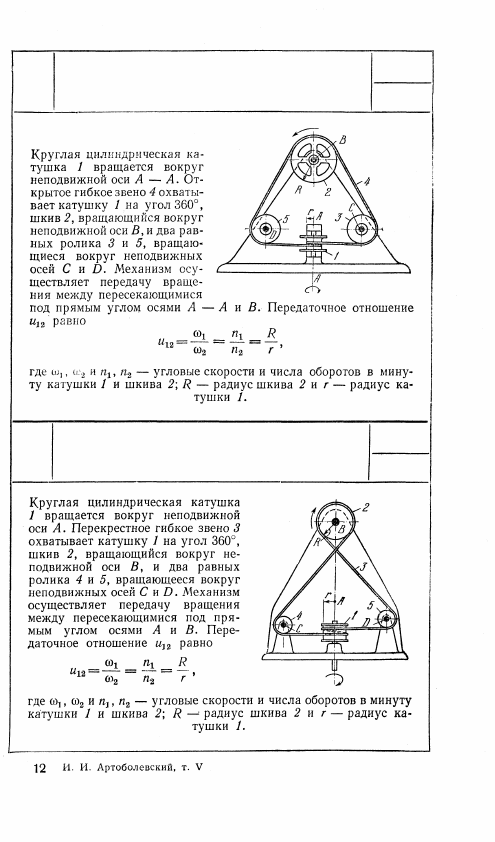

3303

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ПЕРЕКРЕСТНЫМ ГИБКИМ ЗВЕНОМ

ПГ

М

3302

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ОТКРЫТЫМ ГИБКИМ ЗВЕНОМ

ПГ

М

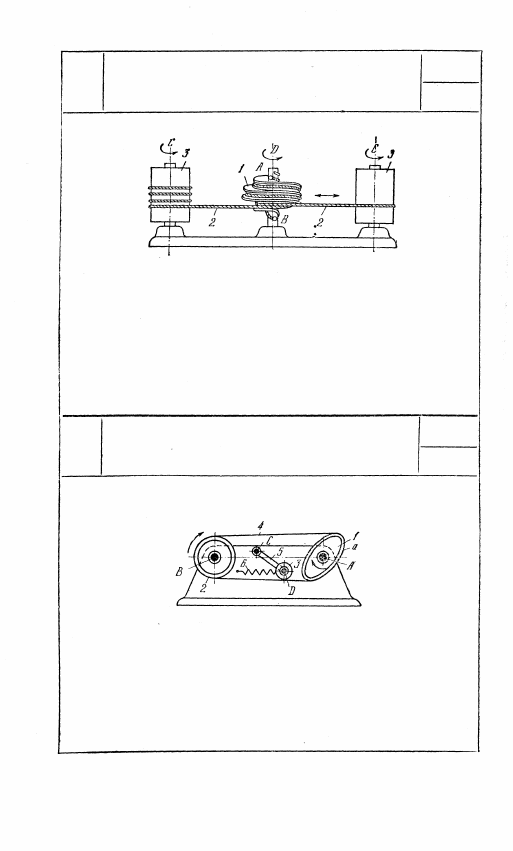

3304

МЕХАНИЗМ КАНАТНОЙ ПЕРЕДАЧИ

С УЛИТОЧНЫМ ШКИВОМ

ПГ

М

При вращении улиточного шкива 1, имеющего спиралевидный

желоб, вокруг неподвижной оси D одновременно происходит

сматывание одной части и наматывание другой части каната 2,

натянутого на два цилиндра 3, вращающиеся вокруг неподвиж-

ных осей С. Концы каната закреплены на шкиве 1 в точках

А и В. В проекции профиль желоба шкива представляет собой

две архимедовы спирали. Цилиндры 3 попеременно становятся

входными или выходными звеньями.

3305

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

И ЭЛЛИПТИЧЕСКИМ ШКИВОМ

ПГ

М

Эллиптический шкив 1 вращается вокруг неподвижной оси

A, проходящей через центр эллипса а. Круглый цилиндрический

шкив 2 вращается вокруг неподвижной оси В. Гибкое звено 4

охватывает шкивы 1 и 2. Натяжной ролик 3 вращается вокруг

оси D звена 5, вращающегося вокруг неподвижной оси С. Пружина

6 осуществляет давление ролика 3 на гибкое звено 4. При равно-

мерном вращении шкива 1 шкив 2 вращается неравномерно.

338
