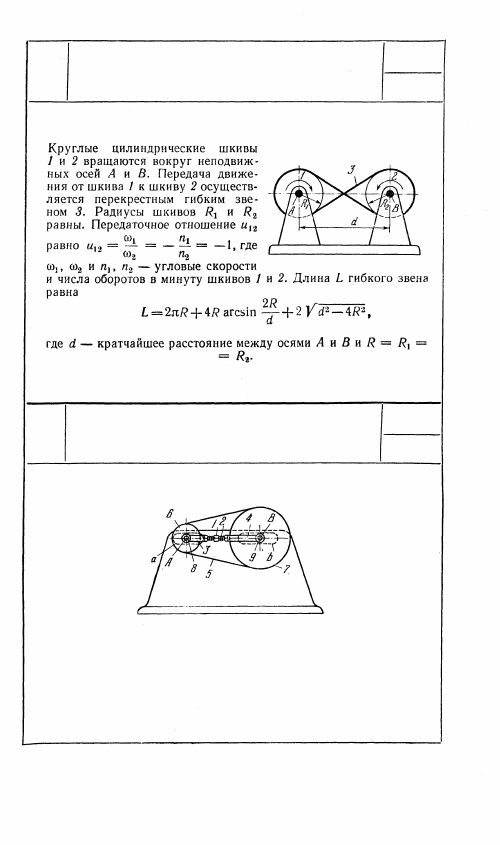

3290

ЧЕТЫРЕХЗВЕННЫЙ МЕХАНИЗМ

С ПЕРЕКРЕСТНЫМ ГИБКИМ ЗВЕНОМ

ПГ

Ч

3291

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

И С ВИНТОВЫМ УСТАНОВОЧНЫМ

УСТРОЙСТВОМ

ПГ

ч

Круглые цилиндрические шкивы 6 и 7 вращаются вокруг осей А

и В валов 8 и 9, принадлежащих звеньям 3 и 4. Валы 8 и 9 могут

скользить в неподвижных прямолинейных направляющих а и b.

Посредством гайки 1 и винта 2, ввинчивающегося в звенья 3 и 4,

меняется расстояние между осями A и В и устанавливается тре-

буемое натяжение гибкого звена 5, охватывающего шкивы 6 и 7.

331

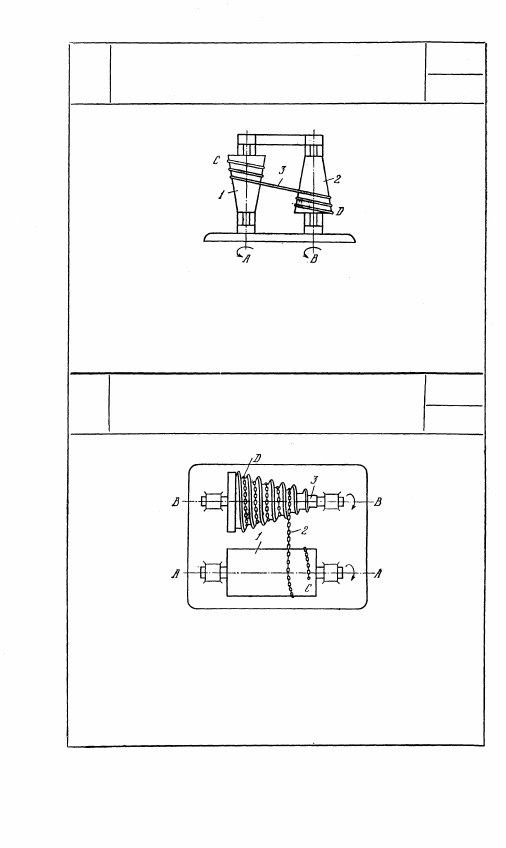

Два равных круглых конических шкива вращаются вокруг не-

подвижных осей A и В. Гибкое звено 3 одним своим концом С

закреплено на шкиве 1, а другим концом D — на шкиве 2. При

равномерном вращении шкива 1 гибкое звено наматывается на

него, сматываясь со шкива 2, тем самым изменяя передаточное

отношение между шкивами.

3293

МЕХАНИЗМ ЦЕПНОЙ ПЕРЕДАЧИ

СО СПИРАЛЬНЫМ ШКИВОМ

ПГ

Круглый цилиндрический барабан 1 вращается вокруг неподвиж-

ной оси А — А. Шкив 3, имеющий пространственный спиральный

профиль, вращается вокруг неподвижной оси В — В. Цепь 2

одним концом закреплена на барабане 1 в точке С, а другим кон-

цом — на спиральном шкиве 3 в точке D. При равномерном вра-

щении барабана 1 цепь 2 наматывается на него, сматываясь со

шкива 3, и тем самым заставляет шкив 3 вращаться с переменной

угловой скоростью.

332

3292

МЕХАНИЗМ КОНИЧЕСКИХ ШКИВОВ

С ГИБКИМ ЗВЕНОМ

ПГ

Ч

Ч

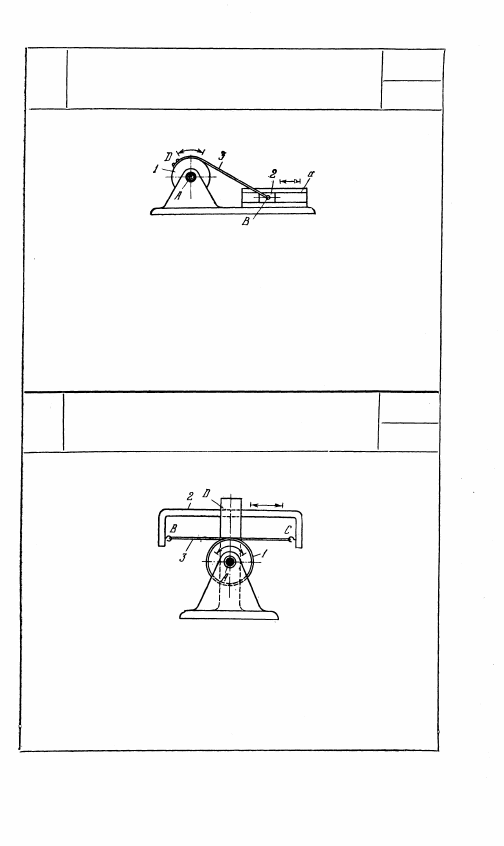

Круглый цилиндрический шкив 1 вращается вокруг неподвижной

оси А. На шкиве 1 одним своим концом в точке D закреплено гиб-

кое звено З, обычно выполняемое в форме металлической ленты.

Другим своим концом в точке В гибкое звено соединено с ползу-

ном 2, движущимся поступательно в неподвижных направляю-

щих а. При повороте шкива 1 против часовой стрелки ползун 2

будет перемещаться в направляющих а влево. Перевод шкива 1

в начальное положение производится перемещением ползуна 2

слева направо.

Круглый цилиндрический шкив 1 вращается вокруг неподвижной

оси А. Гибкое звено 3 охватывает шкив 1 на угол 360° и своими

концами закреплено в точках В и С с ползуном 2, движущимся

возвратно-поступательно в неподвижных направляющих D.

При возвратно-поступательном перемещении ползуна 2 шкив 1

получает качательное движение вокруг оси А.

333

3294

МЕХАНИЗМ ПРИВОДА ПОЛЗУНА

С ГИБКИМ ЗВЕНОМ

ПГ

Ч

3295

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРИВОДА ШКИВА ОТ ПОЛЗУНА

ПГ

Ч

3. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (3296—3309)

334

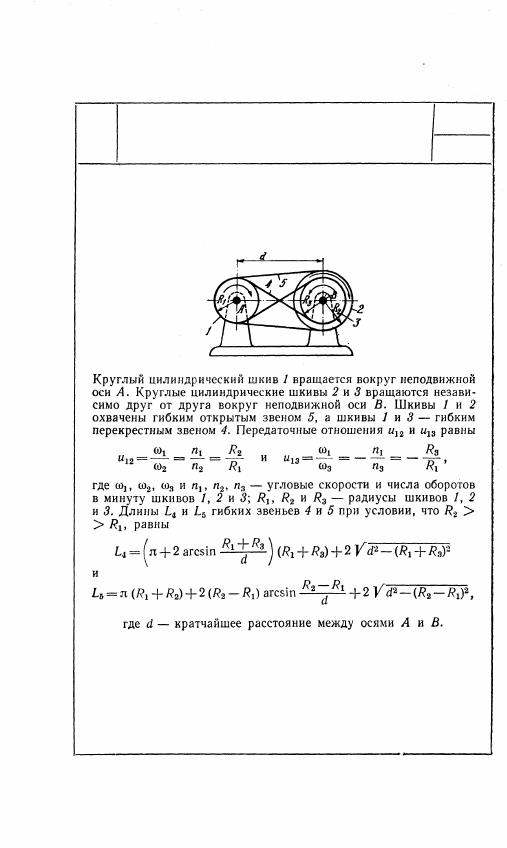

3296

МЕХАНИЗМ С ГИБКИМИ ЗВЕНЬЯМИ
ПРИВОДА ДВУХ СООСНЫХ ШКИВОВ

пг

м
