Механизмы в современной технике (Артоболевский) - часть 517





ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

САМОПЕРЕСЕКАЮЩИМСЯ ВИНТОВЫМ

ПРОФИЛЕМ ПАЗА

ПК

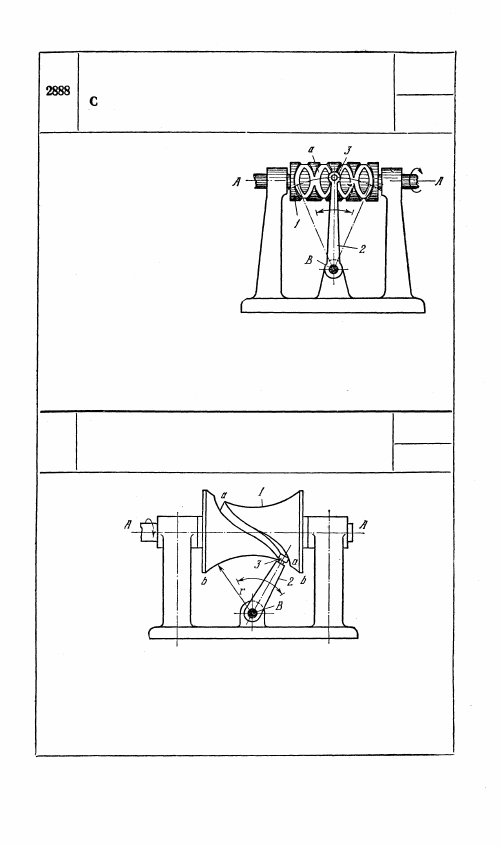

Цилиндрический кулачок 1

вращается вокруг неподвиж-

ной оси А — A. Паз а кулач-

ка 1 имеет винтовой профиль

с правой и левой нарезкой

постоянного шага. Коромысло

2, вращающееся вокруг не-

подвижной оси В, имеет па-

лец 3, скользящий в пазе а.

Вращение коромысла про-

исходит с постоянной угло-

вой скоростью. В крайних

положениях коромысло 2 ав-

томатически переключается с правой нарезки на левую и об-

ратно. Таким образом, осуществляется непрерывность движения

коромысла 2. Ось В вращения коромысла 2 перекрещивается

с осью А — А кулачка 1. Оси А— А и В взаимно перпенди-

кулярны. Плоскость движения коромысла 2 параллельна оси

A-A.

2889

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ГЛОБОИДАЛЬНЫМ КУЛАЧКОМ

ПК

Кулачок 1 вращается вокруг неподвижной оси A — A. Поверх-

ность кулачка 1, на которой нарезан паз а — а, представляет

собой глобоид, образованный вращением вокруг оси A — А

дуги b — b окружности радиуса r. Коромысло 2, вращающееся

вокруг неподвижной оси В, имеет ролик 3, перекатывающийся

по пазу а — а. Плоскость качания коромысла 2, содержащая ось

ролика З, проходит через ось A — A.

59

Т

Т

2890

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ГЛОБОИДАЛЬНЫМ КУЛАЧКОМ

ПК

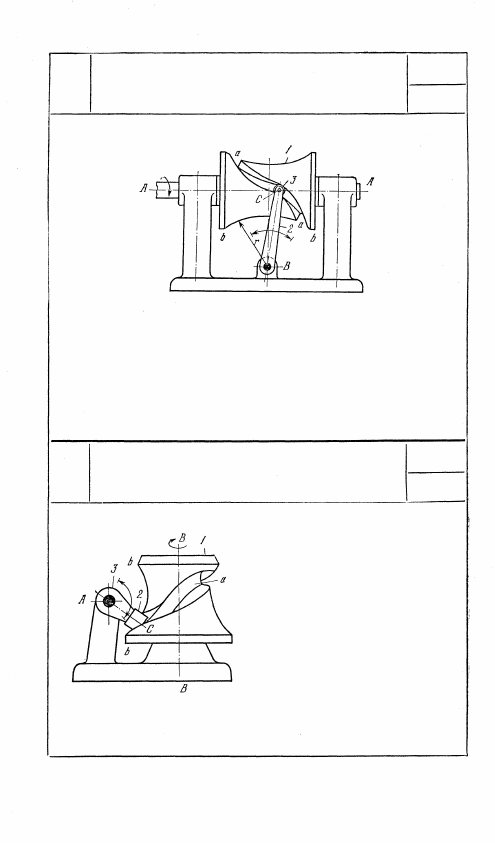

Кулачок 1 вращается вокруг неподвижной оси А — А. Поверх-

ность кулачка 1, на которой нарезан паз а — а, представляет

собой глобоид, образованный вращением вокруг оси А — А

дуги b — b окружности радиуса r. Коромысло 2, вращающееся

вокруг неподвижной оси В, имеет ролик 3, перекатывающийся

по пазу а — а. Ось вращения С ролика 3 параллельна оси В.

Оси А и В взаимно перпендикулярны, и плоскость качания

коромысла 2 параллельна оси А — А.

2891

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ГИПЕРБОИДАЛЬНЫМ КУЛАЧКОМ

ПК

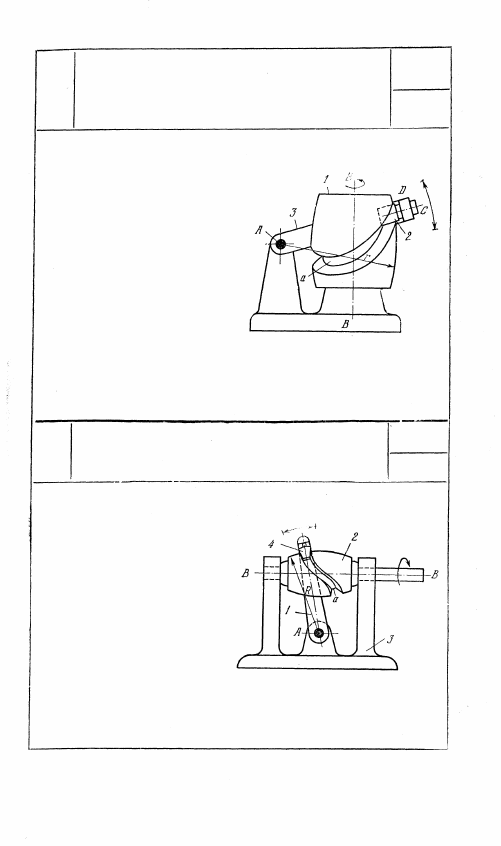

Кулачок 1 вращается вокруг

неподвижной оси В — В. По-

верхность кулачка 1, на которой

нарезан паз а, представляет

собой гиперболоид, образован-

ный вращением вокруг оси В —

В дуги b — b гиперболы. Коро-

мысло 3, вращающееся вокруг

неподвижной оси A, имеет ролик

2, перекатывающийся по пазу а,

Оси вращения С и А ролика 2

и коромысла пересекаются и

взаимно перпендикулярны. Плоскость качания коромысла содер-

жит ось В — В.

60

т

т

2892

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ВЫПУКЛЫМ ГЛОБОИДАЛЬНЫМ

КУЛАЧКОМ

ПК

Кулачок 1 вращается вокруг

неподвижной оси В — В. По-

верхность кулачка 1, на которой

нарезан паз а, представляет

собой выпуклый глобоид, обра-

зованный вращением вокруг оси

В — В дуги окружности ра-

диуса r. Коромысло 3, вращаю-

щееся вокруг неподвижной оси

A, имеет ролик 2, перекатываю-

щийся по пазу а. Ролик 2 вра-

щается вокруг оси С в подшип-

нике D коромысла 3. Оси вра-

щения А и С коромысла 3 и ролика 2 пересекаются и взаимно

перпендикулярны. Плоскость качания коромысла 3 параллельна

оси В — В.

2893

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ВХОДНЫМ КОРОМЫСЛОМ

ПК

Коромысло 1, качающееся вокруг

неподвижной оси А, является

входным. Конический ролик 4

перекатывается по винтовому

пазу а глобоидального кулачка

2, образованного вращением ду-

ги окружности радиуса R вокруг

оси В — В. Кулачок 2 вращается

вокруг неподвижной оси В — В.

Передача движения от коромысла

1 к кулачку 2 возможна при

достаточно большом угле подъе-

ма винтового паза а. За один

полный цикл движения механизма кулачок 2 совершает один

оборот.

61

Т

Т

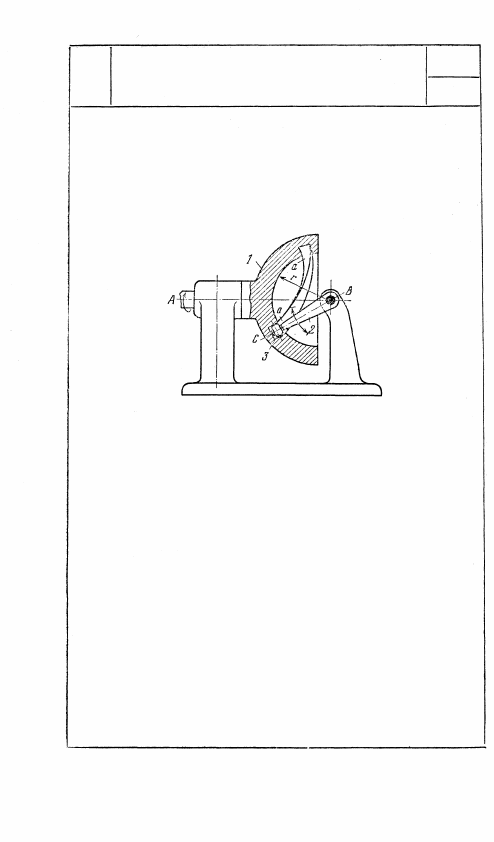

Кулачок 1 вращается вокруг неподвижной оси В. Поверхность

кулачка 1, на которой нарезан паз а — а, представляет собой

полую сферическую поверхность радиуса r. Коромысло 2, вра-

щающееся вокруг неподвижной оси В, имеет ролик 3, перекаты-

вающийся по пазу а — а. Ролик 3 вращается вокруг оси С. Оси

вращения B и С коромысла 2 и ролика 3 пересекаются и взаимно

перпендикулярны. Точно так же взаимно перпендикулярны и

оси вращения A и В кулачка 1 и коромысла 2. Таким образом,

оси вращения всех звеньев механизма пересекаются в одной

общей точке, являющейся центром сферической поверхности

радиуса r.

62

2894

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

СО СФЕРИЧЕСКИМ КУЛАЧКОМ

ПК

Т
