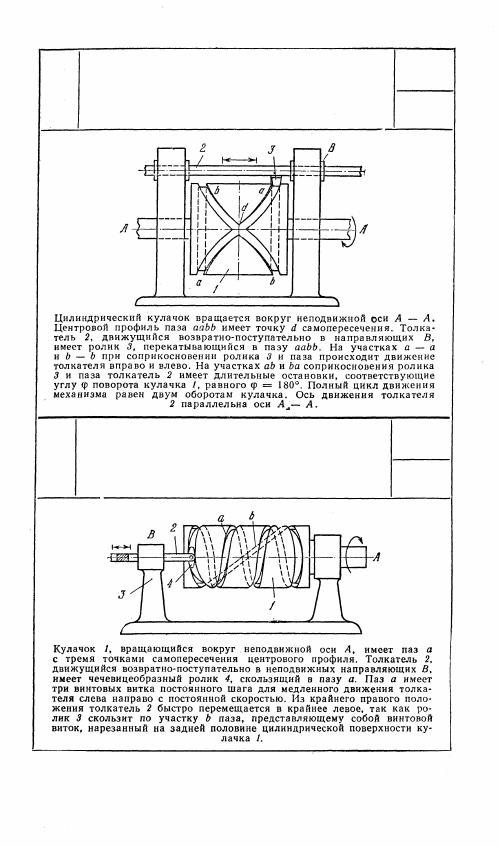

2873

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С МАЛЫМ ПЕРИОДОМ ВРЕМЕНИ

ОБРАТНОГО ХОДА

ПК

51

2872

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ
С ДЛИТЕЛЬНЫМИ ОСТАНОВКАМИ

ТОЛКАТЕЛЯ

ПК

Т

Т

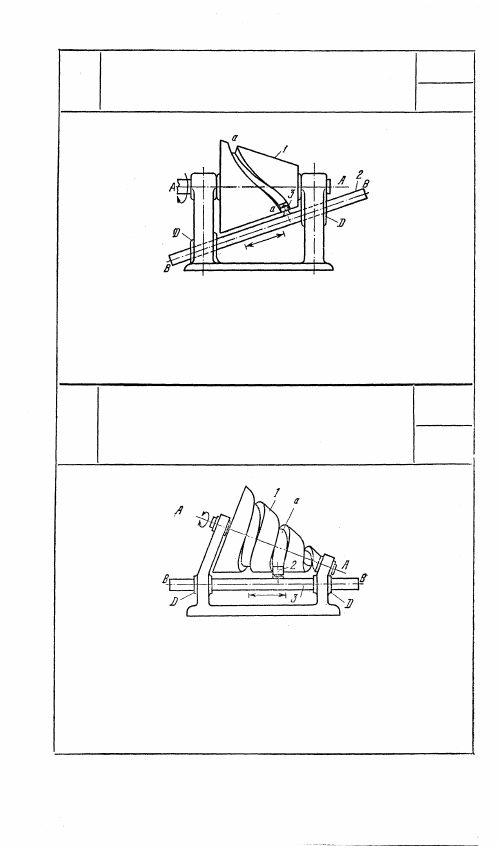

Конический кулачок 1, вращающийся вокруг неподвижной оси

А — A, имеет профилированный паз а — а, в котором перекаты-

вается ролик 3 толкателя 2. Толкатель 2 движется возвратно-

поступательно в неподвижных направляющих D — D, ось В — В

которых параллельна образующей конической поверхности ку-

лачка 1.

Конический кулачок 1, вращающийся вокруг неподвижной

оси A — A, имеет профилированный по винтовой линии паз а,

в котором перекатывается ролик 2 толкателя 3. Толкатель 3

движется возвратно-поступательно в неподвижных направляю-

щих D — D, ось В — В которых параллельна образующей кони-

ческой поверхности кулачка 1. Полный цикл движения механизма

соответствует нескольким оборотам кулачка 1 в зависимости от

числа витков винтового паза а.

52

2874

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С КОНИЧЕСКИМ КУЛАЧКОМ

ПК

Т

2375

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С КОНИЧЕСКИМ КУЛАЧКОМ,

ИМЕЮЩИМ ВИНТОВОЙ ПРОФИЛЬ

ПК

т

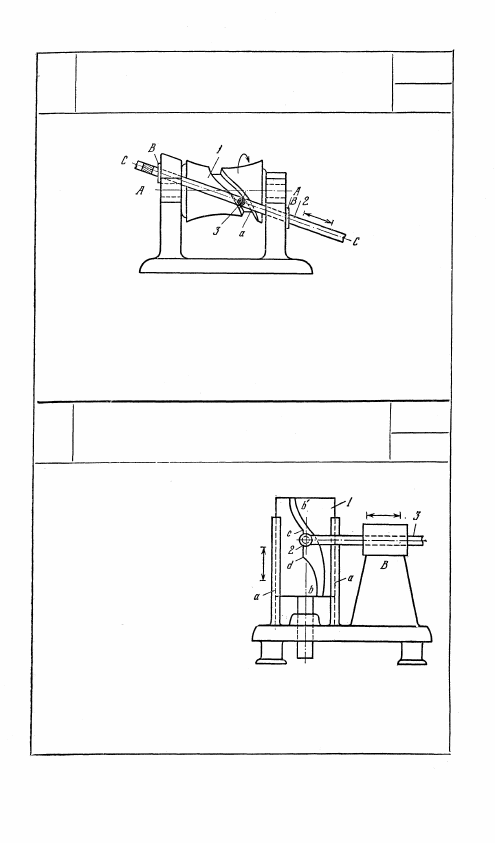

Кулачок 1, вращающийся вокруг неподвижной оси А — А, имеет

форму гиперболоида, на поверхности которого нарезан паз а,

в котором перекатывается ролик 3 толкателя 2. Толкатель 2

движется возвратно-поступательно в неподвижных направляю-

щих В — В. Ось С — С движения толкателя 2 параллельна

одной из образующих гиперболоида.

Кулачок 1, движущийся воз-

вратно-поступательно в непод-

вижных направляющих а — а,

имеет два профиля b и b'. Тол-

катель 3, движущийся возвратно-

поступательно в неподвижных

направляющих В, имеет ролик 2,

перекатывающийся при движе-

нии кулачка 1 вверх по про-

филю b'. При движении кулач-

ка 1 вниз ролик 2 перекаты-

вается по профилю b. Профили b

и b' различны. При перекаты-

вании ролика 2 по участку cd профиля b толкатель 3 имеет дли-

тельную остановку. Переход ролика 2 с профиля b на профиль b'

и обратно осуществляется специальным устройством, не показан-

ным на чертеже.

53

2876

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ГИПЕРБОЛОИДНЫМ КУЛАЧКОМ

ПК

Т

2877 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ДВУХПРОФИЛЬНЫМ КУЛАЧКОМ

ПК

Т

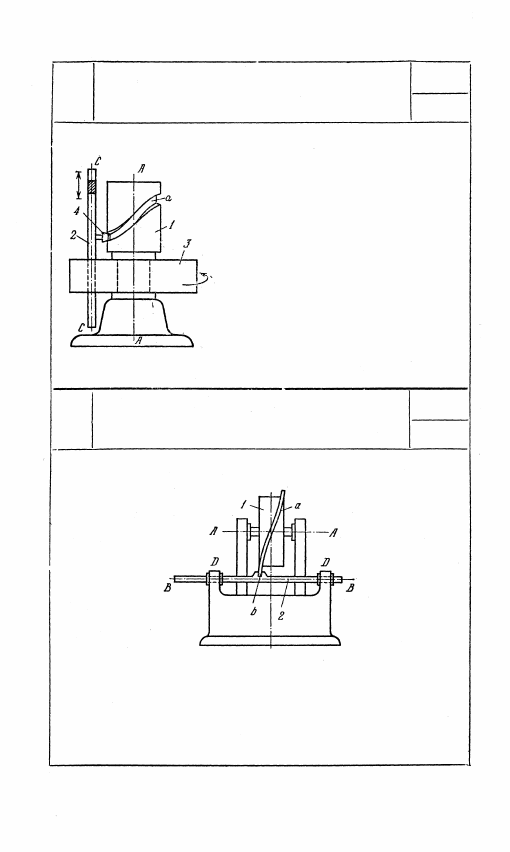

Цилиндрический кулачок 1, имеющий

паз а, неподвижен. Звено 2 несет на

себе конический ролик 4, входящий

в паз а кулачка 1. Звено 2 может сво-

бодно двигаться в направляющей В

звена 3. При вращении звена 3 вокруг

оси А — А звено 2 совершает сложное

движение, состоящее из вращательного

движения вокруг неподвижной оси

А — A и поступательного вдоль под-

вижной оси С — С.

2879

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ПРОФИЛЕМ В ВИДЕ РЕБРА

ПК

Цилиндрический кулачок 1, вращающийся вокруг неподвижной

оси А — A, имеет профилированное ребро а, скользящее в пазу b

толкателя 2. Толкатель 2 движется возвратно-поступательно

в неподвижных направляющих D — D, ось В — В которых парал-

лельна оси А — А.

54

2878

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С НЕПОДВИЖНЫМ КУЛАЧКОМ

ПК

Т

Т
