Механизмы в современной технике (Артоболевский) - часть 514

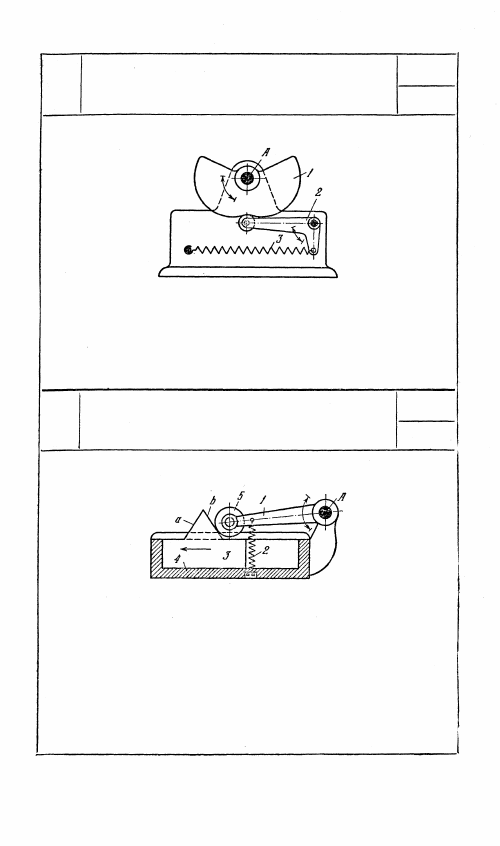

2864

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ПРУЖИННЫМ ЗВЕНОМ

ПК

Поворачиваясь вокруг неподвижной оси A, кулачок 1 отклоняет

рычаг 2, растягивая пружину 3. Укорачиваясь, пружина 3 вра-

щает рычаг 2 в обратном направлении, возвращая кулачок 1

в исходное положение и фиксируя его в среднем положении,

указанном на чертеже.

2865 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ФИКСИРУЕМЫМ КОРОМЫСЛОМ

Коромысло 1 вращается вокруг неподвижной оси А. Кулачок 3

совершает поступательное движение в неподвижных направляю-

щих 4. Профиль кулачка 3 состоит из двух прямых а и b. При

движении кулачка 3 из крайнего правого положения с роликом 5

соприкасается прямая а кулачка 3 и коромысло 1 получает вра-

щение вокруг оси А. Движение кулачка 3 в противоположном

направлении невозможно, потому что угол наклона прямой b по-

добран так, чтобы осуществлялось заклинивание коромысла 1.

Силовое замыкание механизма обеспечивается пружиной 2.

47

пк

т

т

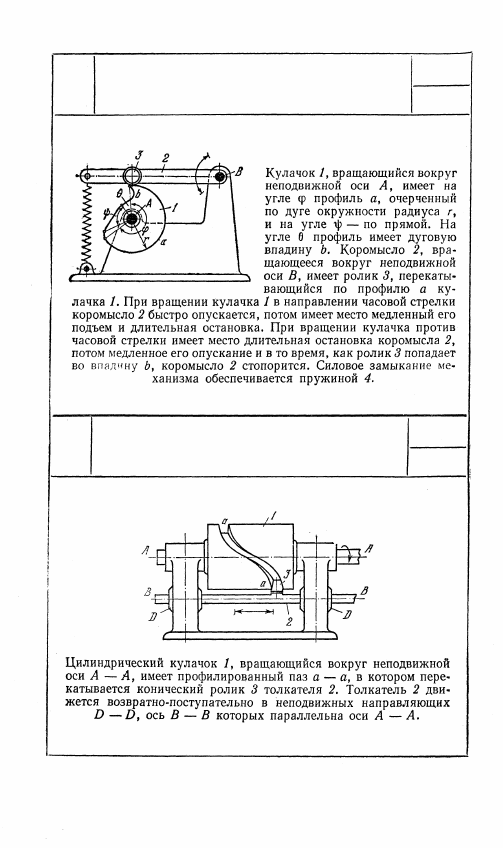

2866 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМСЯ КОРОМЫСЛОМ

ПК

2867

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ЦИЛИНДРИЧЕСКИМ КУЛАЧКОМ

ПК

48

Т

Т

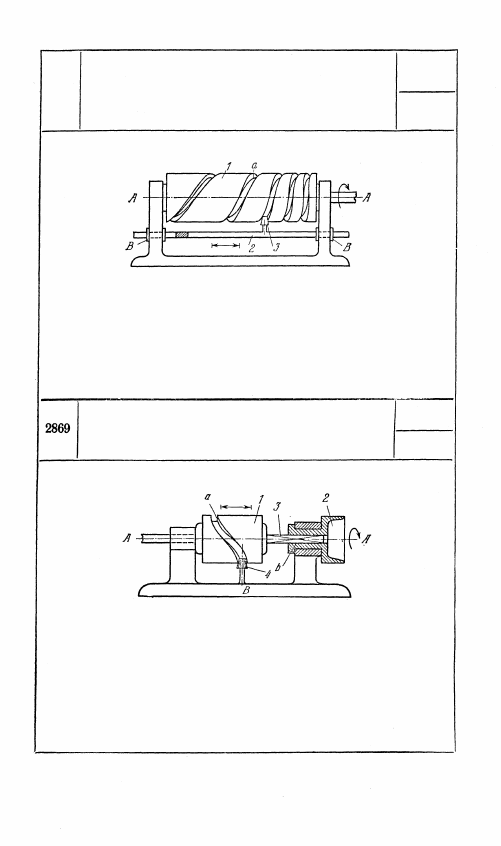

2868

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С НЕРАВНОМЕРНЫМ ДВИЖЕНИЕМ

ТОЛКАТЕЛЯ

ПК

Цилиндрический кулачок 1, вращающийся вокруг неподвижной

оси А — A, имеет винтовой паз а с переменным шагом винтовой

линии, состоящий из пяти витков. Толкатель 2, движущийся

возвратно-поступательно в неподвижных направляющих В — В,

имеет конический ролик 3, перекатывающийся по пазу а. Один

полный цикл движения механизма состоит из пяти оборотов

кулачка 1.

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ С ВИНТОВЫМ ДВИЖЕНИЕМ

КУЛАЧКА

ПК

Цилиндрический кулачок 1 имеет паз а. Хвостовик 3 кулачка 1,

имеющий квадратное сечение, входит в направляющую b звена 2,

вращающегося вокруг неподвижной оси А — А. Б паз а входит

конический ролик 4, вращающийся вокруг неподвижной оси В.

При вращении звена 2 кулачок 1, вращающийся вокруг неподвиж-

ной оси А — А, движется поступательно вдоль этой же оси.

Таким образом, кулачок 1 совершает винтовое движение, закон

которого зависит от формы паза а.

49

т

т

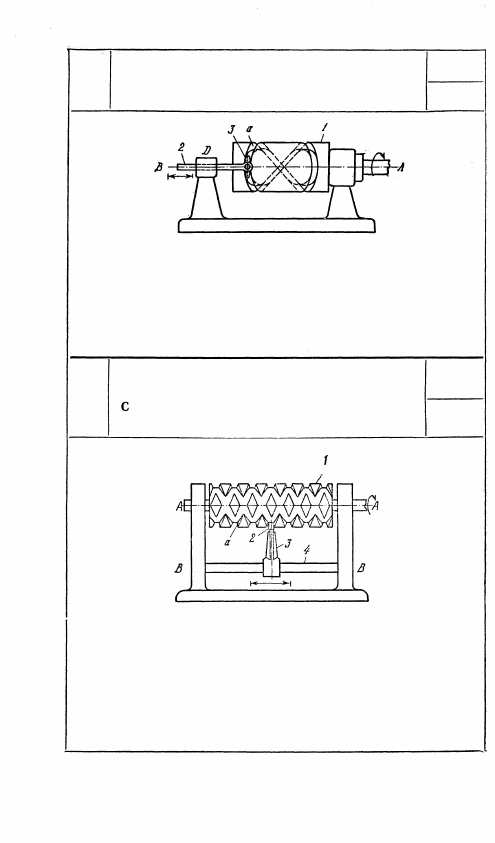

Цилиндрический кулачок 1, вращающийся вокруг неподвижной

оси А, имеет паз а, имеющий в проекции на плоскость чертежа

форму восьмерки. Толкатель 2 движется возвратно-поступательно

в неподвижной направляющей D. Толкатель 2 имеет чечевицеоб-

разный ролик 3, скользящий в пазу а. Движение толкателя 2

может происходить с различными законами движения, завися-

щими от выбранного профиля паза а. Ось В движения толкателя 2

параллельна оси А.

2871

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

САМОПЕРЕСЕКАЮЩИМСЯ ВИНТОВЫМ

ПРОФИЛЕМ ПАЗА

ПК

Цилиндрический кулачок 1 вращается вокруг неподвижной оси

А — А. Паз а кулачка 1 имеет винтовой профиль с правой и левой

нарезкой постоянного шага. Толкатель 3, движущийся возвратно-

поступательно по неподвижной направляющей 4, имеет ролик 2,

перекатывающийся в пазу а. Движение толкателя 3 происходит

с постоянной скоростью. В крайних положениях толкатель 3

автоматически переключается с правой нарезки на левую и

обратно. Таким образом, осуществляется непрерывность движе-

ния толкателя 3. Ось В — В движения толкателя параллельна

оси А — А.

50

2870

ТРЕХЗВЕННЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ С ВОСЬМЕРКООБРАЗНЫМ

ПРОФИЛЕМ ПАЗА

ПК

Т

Т
