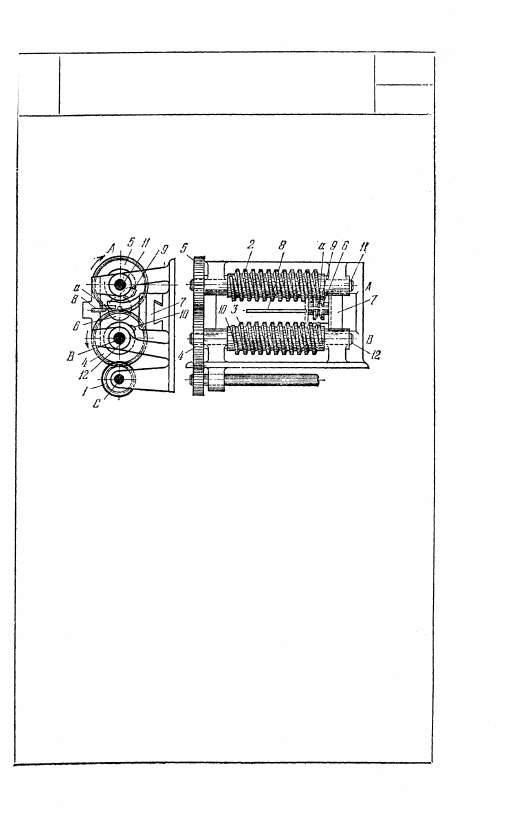

2781 ЗУБЧАТО-ВИНТОВОЙ МЕХАНИЗМ РЕВЕРСИВНОГО ДВИЖЕНИЯ СЗ м При вращении зубчатого колеса 1 вокруг неподвижной оси С винтам 2 и 3 посредством зубчатых колес 4 и 5, вращающихся вокруг неподвижных осей В и A, сооб- щается вращение в направлениях, показанных стрел- ками. Ролик 6, входя в зацепление с винтом 2, переме- щается вместе с ползуном 7 вправо, а входя в зацепле- ние с винтом 3, перемещается влево. Контакт между роликом 6 и винтами 2 или 3 осуществляется посред- ством планки а, перемещающейся относительно непод- вижной направляющей 8. Ролик 6, достигнув крайнего правого положения, перемещается вниз относительно ползуна 7 под действием кулачка 9, закрепленного на валу 11. Достигнув крайнего левого положения, ро- лик 6 перемещается вверх относительно ползуна 7 под действием кулачка 10, закрепленного на валу 12. Та- ким образом, ползуну 7 сообщается возвратно-поступа- тельное движение. 549 |
