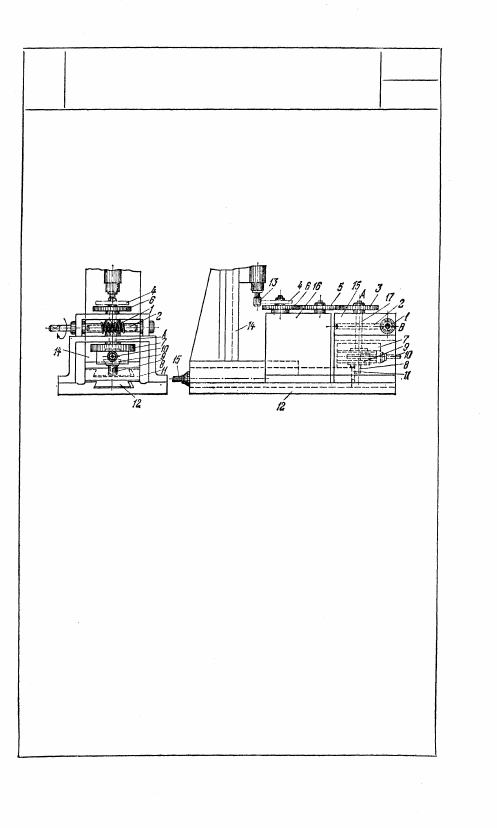

Вал 17 приводится во вращение червяком 1, вращающимся вокруг

неподвижной оси В, и червячным колесом 2, вращающимся вокруг

оси А. На валу 17 укреплены диск 7 с направляющими и зубчатое

колесо 3. По направляющим диска 7 перемещается ползун 9,

положение которого фиксируется винтом 10. На ползуне 9 вы-

полнен подшипник штифта 8 с выступающей частью полукруглой

формы. При вращении вала 17 штифт 8, плоскость которого

воздействует на пластину 11, укрепленную на станине, переме-

щает ползуны 15 и 16, укрепленные на супорте 12. Одновременно

заготовке 4 с помощью зубчатых колес 3, 5 и 6 сообщается вра-

щение вокруг собственной оси. Перемещение заготовки, обраба-

тываемой фрезой 13, устанавливается винтом 10; минимальный

радиус кулачка устанавливается перемещением супорта 14

фрезы с помощью винта 15; заданная фаза кулачка обеспечивается

сменой колес зубчатой передачи.

2684

ЧЕРВЯЧНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ОБРАБОТКИ

ГАРМОНИЧЕСКИХ КУЛАЧКОВ

ЧВ

ЦУ

2685

ЧЕРВЯЧНО-ЗУБЧАТЫЙ МЕХАНИЗМ

КОПИРОВАЛЬНОГО УСТРОЙСТВА

ЧВ

ЦУ

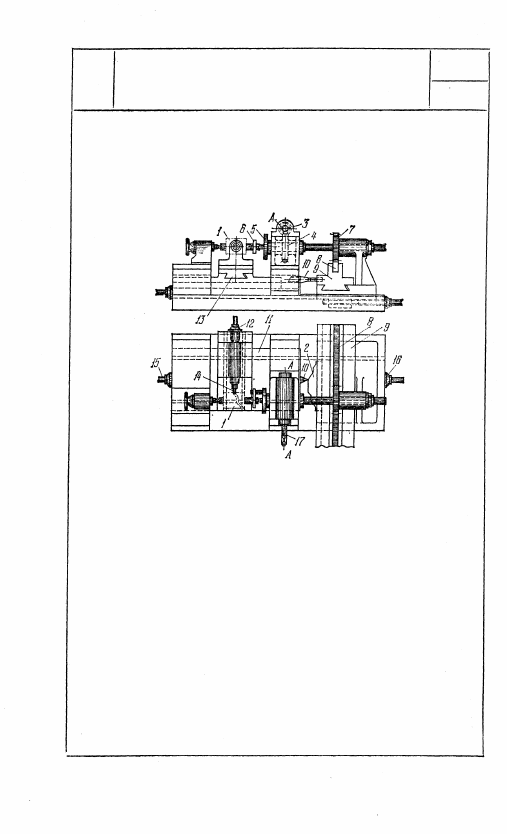

При вращении вала 17 вокруг оси А — А движение

одновременно передается как заготовке 1, так и шаб-

лону 2. Заготовке 1 сообщается вращение посред-

ством червячной пары 34 и звеньев 5 и 6. Шаблону

2 сообщается перемещение посредством червячной

пары 34, зубчатого колеса 7 и рейки 8, закреплен-

ных на ползуне 9, на котором находится копир 2.

При перемещении ползуна 9 шаблон 2 давит на упор

10, сообщая ползуну 11 продольное перемещение.

Вместе с ползуном 11 перемещается ползун 13

с фрезой 14. Посредством винта 16 достигается сме-

щение супорта 9 при смене копиров 2. Минимальное

расстояние кулачкового паза от торца заготовки

устанавливается винтом 15. Глубина фрезерования

кулачкового паза устанавливается винтом 12.
