Механизмы в современной технике (Артоболевский) - часть 444

2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2545—2554)

2545

ХРАПОВОЙ МЕХАНИЗМ

С ПЕРЕКИДНОЙ СОБАЧКОЙ

ЗХ

Ч

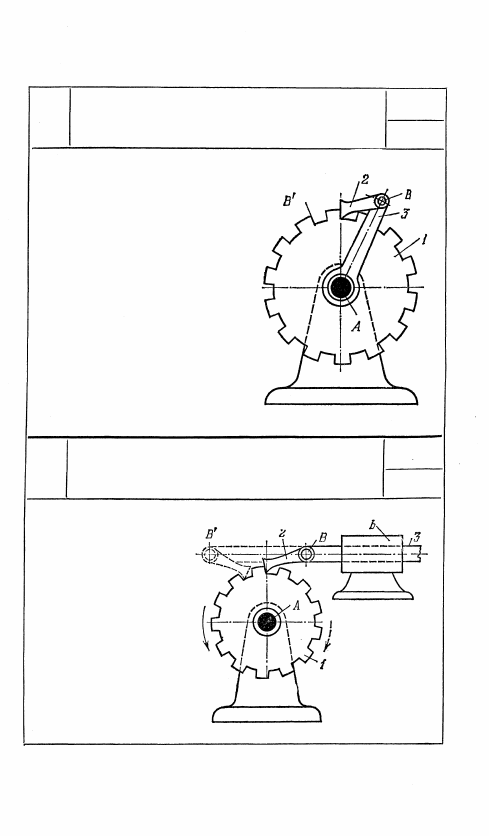

Храповое колесо 1 вращается во-

круг неподвижной оси A. Перекид-

ная собачка 2 вращается вокруг

оси В, принадлежащей звену 3,

свободно качающемуся вокруг оси А.

Направление вращения храпового

колеса 1 зависит от положения пере-

кидной собачки 2.

2546

ХРАПОВОЙ МЕХАНИЗМ С ПЕРЕКИДНОЙ

ДВИЖУЩЕЙСЯ СОБАЧКОЙ

ЗХ

Ч

Храповое колесо 1 вра-

щается вокруг, неподвиж-

ной оси А. Перекидная

собачка 2 вращается во-

круг оси В, принадлежа-

щей звену 3, движуще-

муся возвратно-поступа-

тельно в неподвижных на-

правляющих b — b. На-

правление вращения хра-

пового колеса 1 зависит

от положения перекидной

собачки 2.

341

2547

ХРАПОВОЙ МЕХАНИЗМ

С ДВУМЯ СОБАЧКАМИ

ЗХ

Ч

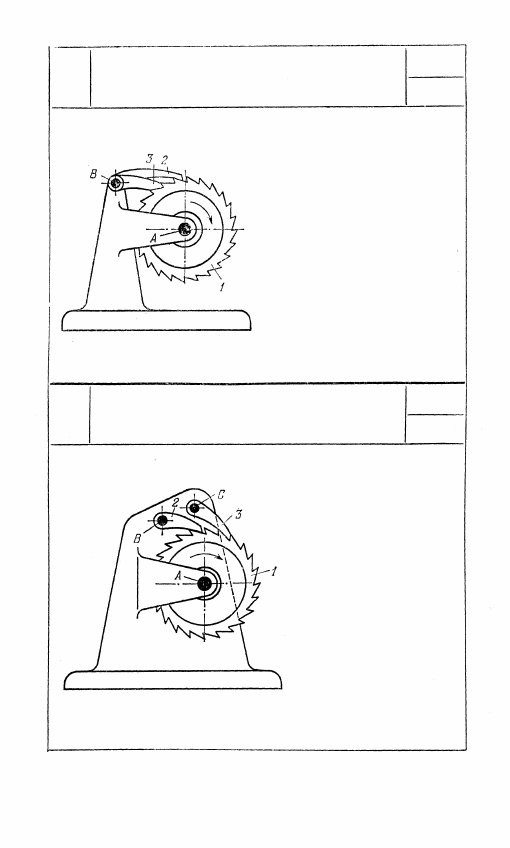

Храповое колесо 1, вращающееся

вокруг неподвижной оси A, вхо-

дит в зацепление с собачками 2

и 3, вращающимися вокруг не-

подвижной оси В. Длины сопри-

касающихся участков собачек 2

и 3 отличаются друг от друга на

половину шага зацепления. Оси

вращения собачек совпадают.

Наличие двух собачек эквива-

лентно увеличению вдвое числа

зубьев храпового колеса 1. Вра-

щение колеса 1 возможно толь-

ко в направлении, указанном

стрелкой.

2548

ХРАПОВОЙ МЕХАНИЗМ

С ДВУМЯ СОБАЧКАМИ

ЗХ

Ч

Храповое колесо 1, вра-

щающееся вокруг непод-

вижной оси A, входит в за-

цепление с собачками 2

и 3, вращающимися во-

круг неподвижных осей В

и С. Наличие двух собачек

эквивалентно увеличению

вдвое числа зубьев храпо-

вого колеса 1. Вращение

колеса 1 возможно только

в направлении, указанном

стрелкой. Длины сопри-

касающихся участков со-

бачек 2 и 3 отличаются
друг от друга на полови-

ну шага зацепления.

342

2549

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНЫМ КОЛЕСОМ

И РОЛИКОВОЙ СОБАЧКОЙ

ЗХ

Ч

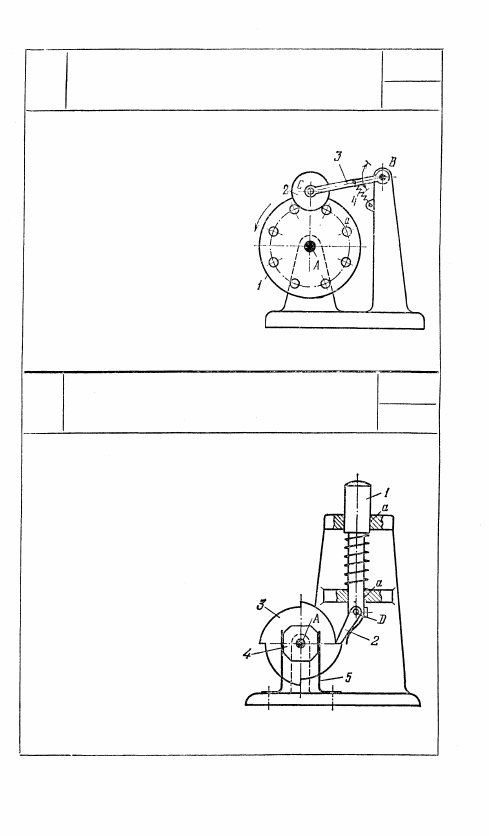

Цевочное колесо 1, имеющее цев-

ки а, вращается вокруг неподвиж-

ной оси А в направлении, указан-

ном стрелкой. Собачка 3 повора-

чивается вокруг неподвижной оси В

и прижимается пружиной 4 к цев-

кам. Она имеет ролик 2, свободно

вращающийся вокруг оси С. Дви-

жение колеса 1 возможно не только

в направлении, указанном стрелкой,

но и в противоположном. Однако

в последнем случае со стороны ко-

леса нужно приложить большее

усилие.

2550

ХРАПОВОЙ КНОПОЧНЫЙ МЕХАНИЗМ

ЗХ

Ч

При нажатии на кнопку 1 хра-

повое колесо 3 с закрепленным на

нем призматическим звеном 4,

вращающимся вокруг неподвиж-

ной оси A, под действием собач-

ки 2, входящей с кнопкой 1 во

вращательную пару D, поворачи-

вается на 90°. Пружины 5 фик-

сируют звено 4 после поворота.

343

344

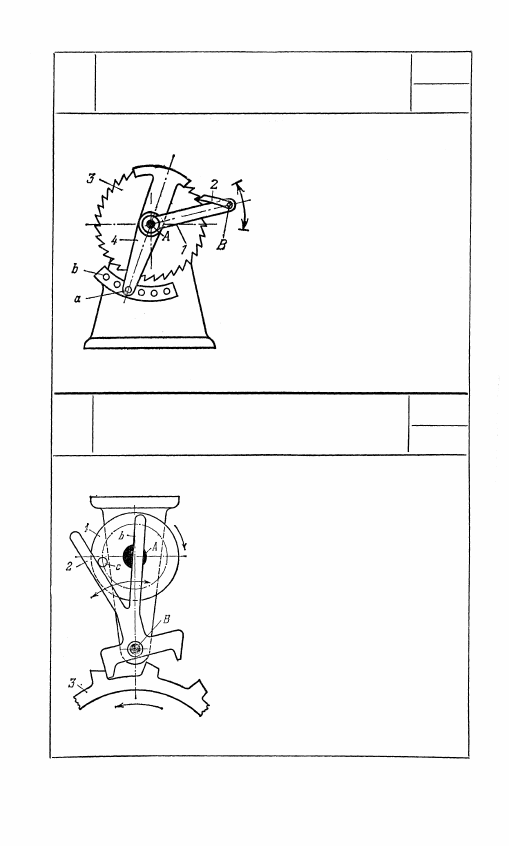

Диск 1, вращающийся вокруг непод-

вижной оси А, имеет цевку С, входя-

щую периодически в зацепление с внут-

ренними сторонами b двусторонней ан-

керной вилки 2. При вращении диска 1

вилка 2 осуществляет качательное дви-

жение вокруг неподвижной оси В. При

этом колесо 3, находящееся под воз-

действием постоянного крутящего мо-

мента, вращается с остановками.

2552

МЕХАНИЗМ АНКЕРНОГО СПУСКА

С ДВУСТОРОННЕЙ ВИЛКОЙ

ЗХ

Ч

Рычаг 1 совершает качательное

движение вокруг неподвижной

оси А на фиксированный угол.

При качании рычага 1 собачка 2,

поворачивающаяся вокруг оси В

и принадлежащая рычагу 1, по-

ворачивает храповое колесо 3,

вращающееся вокруг неподвиж-

ной оси А. Угол поворота ко-

леса 3 регулируется перестанов-

кой фиксатора а на рычаге 4

в отверстиях b стойки.

2551

ХРАПОВОЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ УГЛА

ПОВОРОТА ХРАПОВОГО КОЛЕСА

ЗХ

Ч
