337

Зубья а храпового коле-

са 1, вращающегося во-

круг неподвижной оси А,

расположены на его боко-

вой поверхности, выпол-

ненной по спирали. При

повороте храпового коле-

са 1 собачка 2 скачкооб-

разно поворачивается во-

круг неподвижной оси В

в направлении, указанном

стрелкой. Пружина 3 обе-

спечивает силовое замы-

кание между собачкой 2 и

колесом 1.

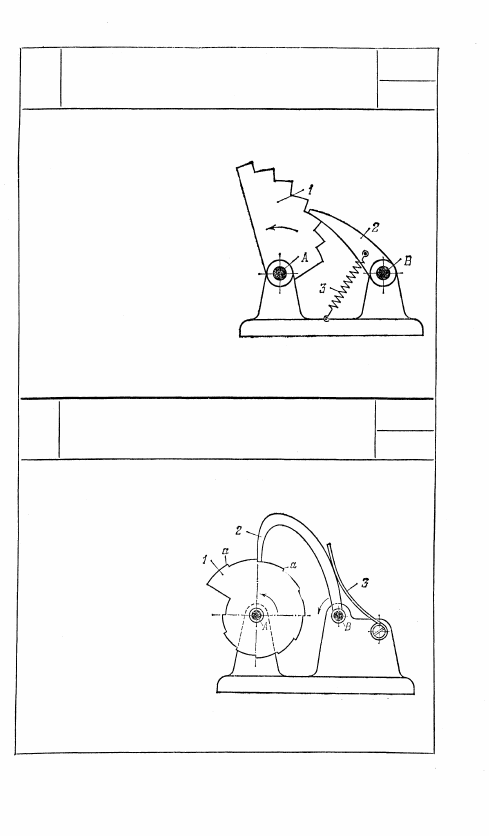

2539

ХРАПОВОЙ МЕХАНИЗМ С НЕКРУГЛЫМ

ХРАПОВЫМ КОЛЕСОМ

ЗХ

Т

Ступенчатый храповой сектор 1,

вращающийся вокруг неподвиж-

ной оси A, может поворачиваться

только в направлении, указан-

ном стрелкой. Собачка 2, пово-

рачивающаяся вокруг неподвиж-

ной оси В, препятствует движе-

нию в противоположном напра-

влении. Пружина 3 обеспечи-

вает силовое замыкание между

колесом 1 и собачкой 2.

2538

ХРАПОВОЙ МЕХАНИЗМ

СО СТУПЕНЧАТЫМ СЕКТОРОМ

Т

ЗХ

2540

ХРАПОВОЙ МЕХАНИЗМ КОЛЕСА

С ФАСОННЫМИ ЗУБЬЯМИ

ЗХ

Т

Храповое колесо 1, вращаясь во-

круг неподвижной оси А в на-

правлении, указанном стрелкой,
имеет благодаря фасонным зу-

бьям возможность обратного хо-

да на малый угол при каждом по-

вороте на один зуб. Собачка

вращается вокруг неподвижной

оси В.

ЗХ

Т

ХРАПОВОЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ЛОБОВЫМ КОЛЕСОМ

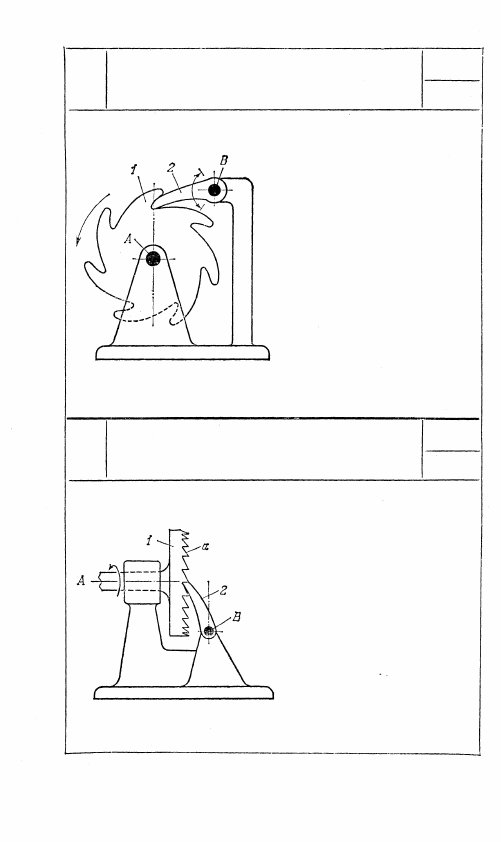

2541

Храповое колесо 1, вращающе-

еся вокруг неподвижной оси A,

имеет зубья а, расположенные

на лобовой поверхности колеса.

Собачка 2 поворачивается во-

круг неподвижной оси В. Оси A

и В не пересекаются и взаимно

перпендикулярны. Центральная

плоскость поворота собачки 2

касательна к начальной окруж-

ности зубьев колеса 1.

338

2542

ХРАПОВОЙ МЕХАНИЗМ

С ПРИЗМАТИЧЕСКОЙ ЗАЩЕЛКОЙ

ЗХ

Т

Храповое лобовое колесо 2

вращается вокруг неподвиж-

ной оси А. Защелка 1 сколь-

зит в неподвижных направля-

ющих а. Защелка 1 под дей-

ствием не показанной на ри-

сунке пружины постоянно

прижата к зубьям храпового

колеса 2 и допускает его вра-

щение только в направлении,

указанном стрелкой.

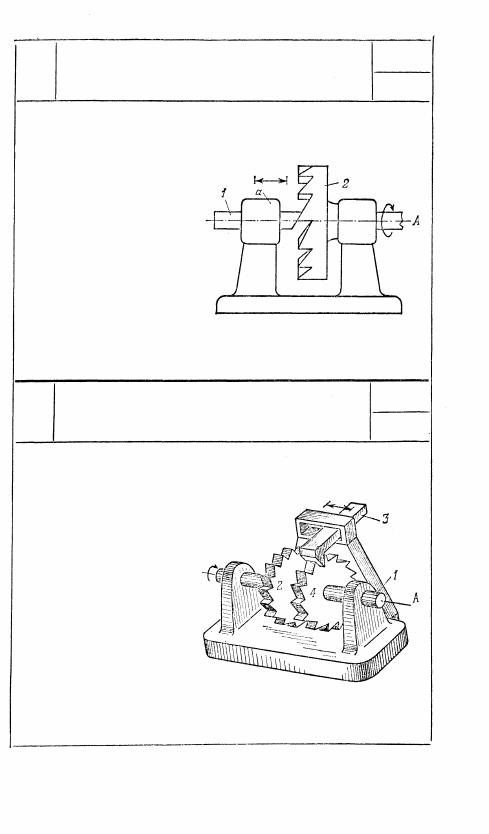

2543

ХРАПОВОЙ МЕХАНИЗМ

С ДВУМЯ ХРАПОВЫМИ КОЛЕСАМИ

ЗХ

Т

Храповые колеса 2 и 4, жест-

ко закрепленные на валу 1,

могут вращаться вокруг не-

подвижной оси А. Зубья ко-

лес 2 и 4 сдвинуты друг отно-

сительно друга на половину

шага зацепления. Собачка 3

имеет возможность попере-

менно входить в зацепление

с колесами 2 и 4, из-за чего

вал 1 поворачивается на угол,

соответствующий половине

шага зацепления храповых

колес 2 и 4.

339

340

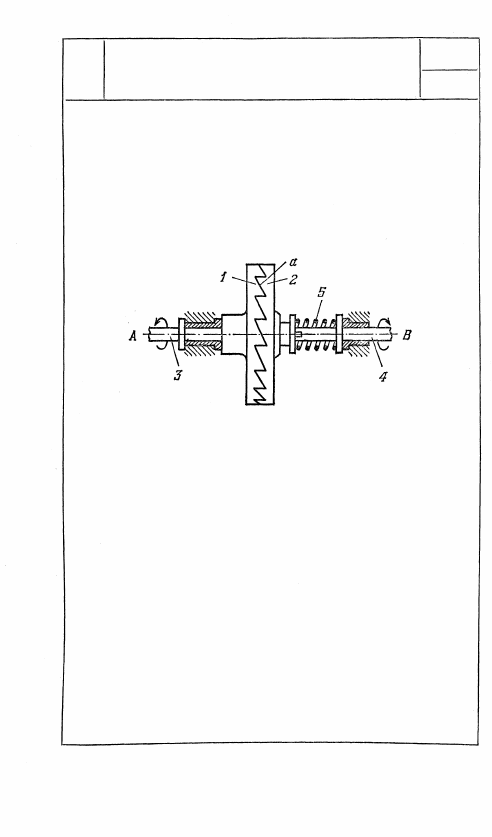

Диски 1 и 2, вращающиеся вокруг неподвижных

осей А и В, имеют на лобовых поверхностях

одинаковые зубья а. Передача вращения от

вала 3 к валу 4 возможна только в направлении,

указанном стрелками. При перемене направле-

ния вращения диск 2 проскальзывает по диску 1,

передвигаясь на призматической шпонке по ва-

лу 4, Пружина 5 обеспечивает сцепление ди-

сков 1 и 2.

2544

ХРАПОВОЙ МЕХАНИЗМ

КУЛАЧКОВОЙ МУФТЫ

ЗХ

Т
