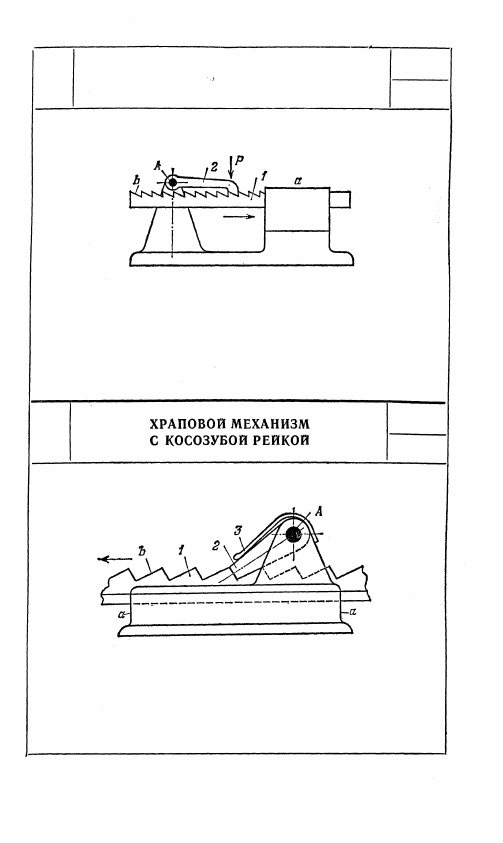

Храповая рейка 1, имеющая косые зубья b, движется поступа-

тельно в неподвижных направляющих а — а в направлении,

указанном стрелкой. Обратный ход рейки 1 предупреждается

собачкой 2, поворачивающейся вокруг неподвижной оси А и

прижимаемой пружиной 3.

329

Храповая рейка 1, имеющая косые зубья b, может двигаться

поступательно в неподвижной направляющей а. Собачка 2, пово-

рачивающаяся вокруг неподвижной оси А, под действием силы Р

постоянно прижата к зубьям храповой рейки 1 и допускает ее

движение только в направлении, указанном стрелкой.

2523

ЗХ

Т

2522

ХРАПОВОЙ МЕХАНИЗМ С РЕЙКОЙ,

ИМЕЮЩЕЙ КОСЫЕ ЗУБЬЯ

ЗХ

Т

2524

ХРАПОВОЙ РЕЕЧНЫЙ МЕХАНИЗМ

С ПРИЗМАТИЧЕСКОЙ СОБАЧКОЙ

ЗХ

Т

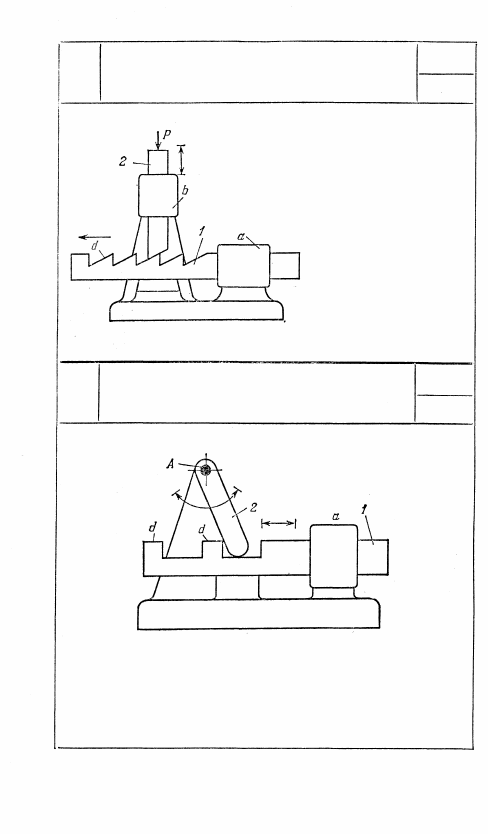

Храповая рейка 1, имею-

щая косые зубья d, дви-

жется поступательно в не-

подвижной направляю-

щей а. Призматическая

собачка 2 движется посту-

пательно в неподвижной

направляющей b. Собач-

ка 2 под действием силы Р

постоянно прижата к зуб-

цам d храповой рейки 1

и допускает ее движение

только в направлении,

указанном стрелкой.

2525

ХРАПОВОЙ МЕХАНИЗМ

С ПРЯМОЗУБОЙ РЕЙКОЙ

С ПЕРЕКИДНОЙ СОБАЧКОЙ

ЗХ

Т

Храповая рейка 1, имеющая прямоугольные, зубья d, движется

поступательно в неподвижной направляющей а. Собачка 2, пово-

рачивающаяся вокруг неподвижной оси А, при вхождении во

впадины между зубьями d рейки 1 допускает ее движение только

в одном направлении. Возможное направление движения рейки 1

зависит от положения перекидной собачки 2.

330

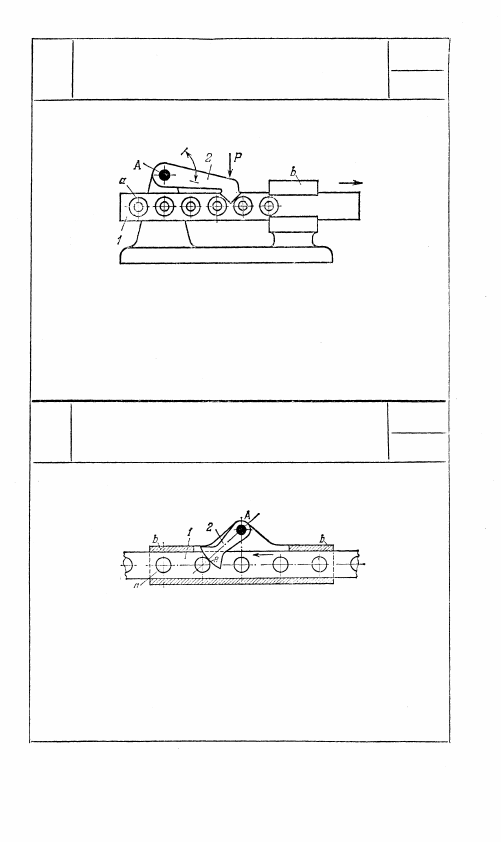

Храповая рейка 1, имеющая цевки а, движется поступательно

в неподвижных направляющих b — b. Собачка 2 вращается во-

круг неподвижной оси А и имеет рабочий профиль е, очерченный

по дуге круга из центра А. Движение рейки 1 возможно только

в одном направлении, так как при обратном ходе рейка закли-

нивается собачкой 2. Возможное направление движения рейки 1

зависит от положения перекидной собачки 2.

331

2527

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНОЙ РЕЙКОЙ

С ПЕРЕКИДНОЙ СОБАЧКОЙ

ЗХ

Т

Храповая рейка 1 имеющая цевки а, движется поступательно

в неподвижных направляющих b. Собачка 1, поворачиваясь

вокруг неподвижной оси A, под действием силы Р прижимается

к роликам а рейки 1 и допускает ее движение как в направлении,

указанном стрелкой, так и в обратном, но с большим усилением.

2526

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНОЙ РЕЙКОЙ

ЗХ

т

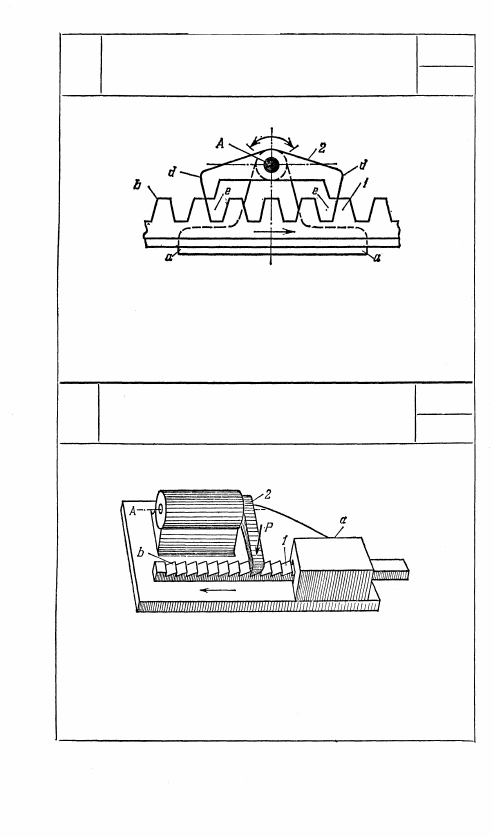

2528

ХРАПОВОЙ РЕЕЧНЫЙ МЕХАНИЗМ

С ДВУПЛЕЧЕЙ СОБАЧКОЙ

ЗХ

Т

Храповая рейка 1, имеющая трапецеидальные зубья b, движется

поступательно в неподвижных направляющих а — а. Двуплечая

собачка 2 поворачивается вокруг неподвижной оси A, попере-

менно своими концами d входя во впадины е зубьев b. При кача-

нии собачки 2 рейка 1 движется поступательно с остановками.

2529

ХРАПОВОЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ С РЕЙКОЙ

ЗХ

Т

Храповая рейка 1, имеющая косые зубья b, движется поступа-

тельно в неподвижной направляющей а. Собачка 2, поворачи-

вающаяся вокруг неподвижной оси А, под действием силы Р

постоянно прижата к зубьям храповой рейки 1 и допускает ее

движение только в направлении, указанном стрелкой.

332
