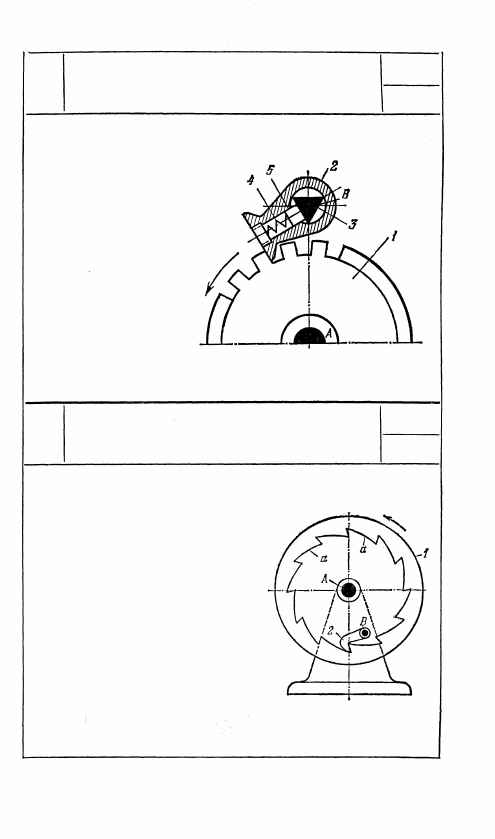

ХРАПОВОЙ МЕХАНИЗМ

С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

С ПЕРЕКИДНОЙ СОБАЧКОЙ

ЗХ

Т

Храповое колесо 1 враща-

ется вокруг неподвижной

оси А. Перекидная со-

бачка 2 вращается вокруг

неподвижной оси В, ко-

торая имеет вид треуголь-

ной призмы 3. Направле-

ние вращения храпового

колеса 1 зависит от поло-

жения перекидной собач-

ки 2. Положение собачки

на звене 3 фиксируется

пружиной 4 и ползуном 5.

2515

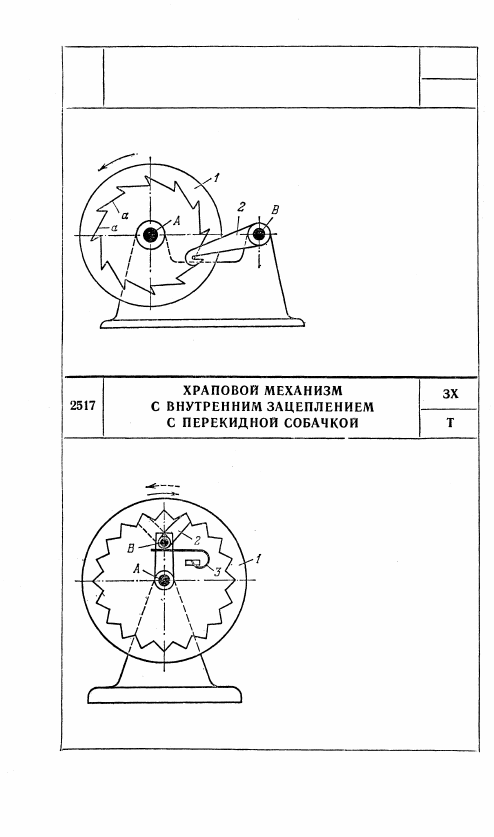

ХРАПОВОЙ МЕХАНИЗМ

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

С ВНУТРЕННЕЙ СОБАЧКОЙ

ЗХ

Т

Храповое колесо 1, вращающееся

вокруг неподвижной оси A, имеет

зубья а, расположенные по внут-

ренней поверхности колеса 1. Со-

бачка 2 поворачивается вокруг не-

подвижной оси В и стопорит ко-

лесо 1. Вращение колеса 1 возможно

только в направлении, указанном

стрелкой.

325

326

Храповое колесо 1 с зубьями,

расположенными по внутренней

поверхности колёса, вращается

вокруг неподвижной оси А. Пе-

рекидная собачка 2, прижимае-

мая плоской пружиной 3 к зубь-

ям колеса 1, может быть повер-

нута вокруг оси В. Возможное
направление движения храпового

колеса 1 зависит от положения

перекидной собачки 2.

Храповое колесо 1, вра-

щающееся вокруг непод-

вижной оси A, имеет зу-

бья а, расположенные на

внутренней поверхности

колеса 1. Собачка 2 по-

ворачивается вокруг не-

подвижной оси В и сто-

порит колесо 1. Вращение

колеса 1 возможно только

в направлении, указан-

ном стрелкой. Ось враще-

ния В собачки 2 располо-

жена вне колеса 1.

Т

зх

ХРАПОВОЙ МЕХАНИЗМ КОЛЕСА

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

С ВНЕШНЕЙ СОБАЧКОЙ

2516

2518

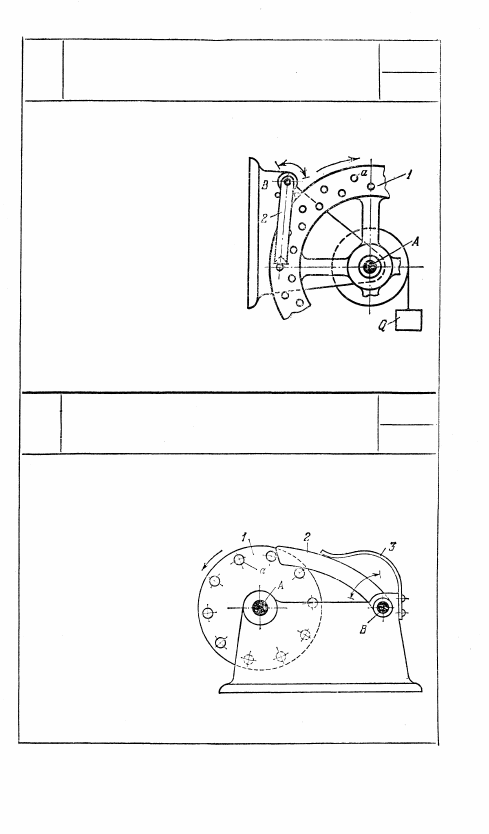

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНЫМ КОЛЕСОМ

зх

т

Храповое колесо 1 имеет цевки а,

расположенные по двум кон-

центрическим окружностям. Со-

бачка 2 совершает качательное

движение вокруг неподвижной

оси В и периодически входит

в зацепление с цевками а ко-

леса 1, при этом колесо 1 под

действием груза Q совершает пре-

рывистое вращение вокруг не-

подвижной оси A в направлении,

указанном стрелкой.

2519

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНЫМ КОЛЕСОМ

ЗХ

т

Цевочное колесо 1, имею-

щее цевки а, вращается

вокруг неподвижной оси А

в направлении, указанном

стрелкой. Собачка 2 пово-

рачивается вокруг непод-

вижной оси В и прижи-

мается пружиной 3 к цез-

кам а колеса 1. Движение

колеса 1 возможно не

только в направлении, ука-

занном стрелкой, но и в

противоположном, для че-

го необходимо преодолеть

силу сопротивления пру-

жины 3.

327

328

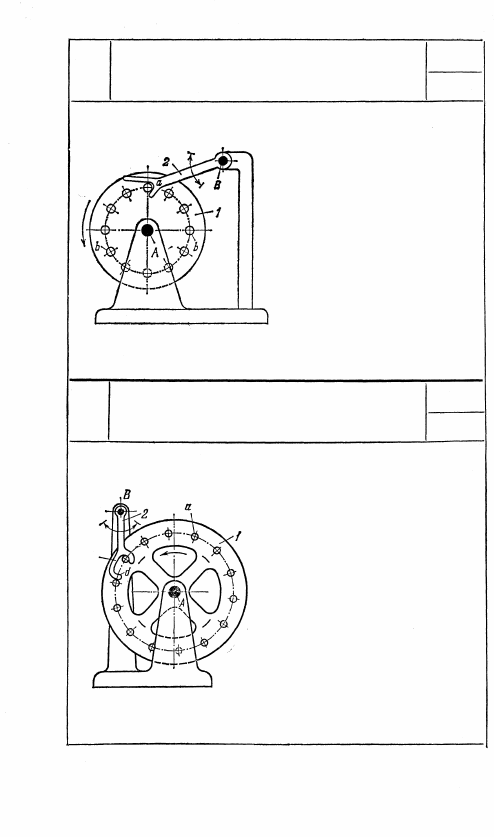

2520

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНЫМ КОЛЕСОМ

И ФАСОННОЙ СОБАЧКОЙ

ЗХ

Т

Цевочное колесо 1, имеющее

цевки b, вращается вокруг не-

подвижной оси А в направлении,

указанном стрелкой. Фасонная

собачка 2, имеющая вырез а, по-

ворачивается вокруг неподвиж-

ной оси В. Движение колеса 1

возможно только в направлении,

указанном стрелкой. Поворот

колеса 1 в обратном направлении

предупреждается вырезом а со-

бачки 2.

ЗХ

2521

ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНЫМ КОЛЕСОМ

И ФАСОННОЙ СОБАЧКОЙ

Т

Цевочное колесо 1, вращающееся

вокруг неподвижной оси A, нахо-

дится под воздействием внешнего

вращающегося момента. Фасонная

собачка с выемкой b имеет возмож-

ность качаться относительно непод-

вижной оси В. При качании собач-

ки 2 колесо 1 вращается с останов-

ками в направлении, указанном

стрелкой.
