2503

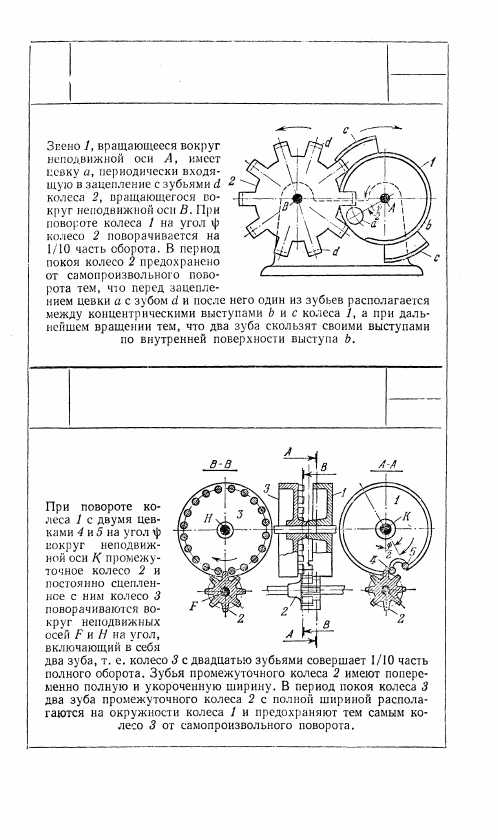

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

СЧЕТЧИКА С ОДНИМ ЗУБОМ

НА ВХОДНОМ КОЛЕСЕ

ЗЦ

ЦУ

2504

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

СООСНОГО СЧЕТЧИКА

ЗЦ

ЦУ

317

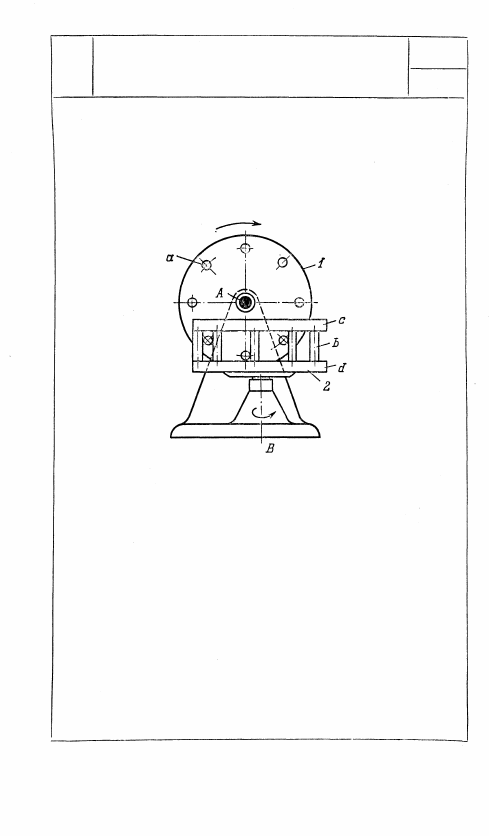

Колесо 1, вращающееся вокруг

неподвижной оси A, имеет цев-

ки а, входящие в зацепление со

спицами b колеса 2, вращающе-

гося вокруг неподвижной оси В.

Колесо 2 выполнено в виде двух

круглых дисков с и d, между

которыми установлены круглые

спицы b. Механизм осуществляет

передачу движения между непе-

ресекающимися, взаимно пер-

пендикулярными осями.

2505

ЗУБЧАТО-ЦЕВОЧНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

МЕЛЬНИЧНОГО ПОСТАВА

ЗЦ

ЦУ

XVI

ЗУБЧАТО-ХРАПОВЫЕ

МЕХАНИЗМЫ

ЗХ

1. Механизмы трехзвенные общего назначения Т

(2506—2544). 2. Механизмы четырехзвенные общего

назначения Ч (2545—2554). 3. Механизмы много-

звенные общего назначения М (2555—2585). 4. Меха-

низмы с остановками О (2586—2591). 5. Механизмы

регуляторов Рг (2592—2598). 6. Механизмы изме-

рительных и испытательных устройств И (2599).

7. Механизмы остановов, стопоров и запоров ОЗ

(2600—2610). 8. Механизмы муфт и соединений МС

(2611—2612). 9. Механизмы грузоподъемных уст-

ройств Гп (2613—2618). 10. Механизмы сортировки,

подачи и питания СП (2619—2623). 11. Механизмы

с регулируемыми звеньями РЗ (2624). 12. Механизмы

переключения, включения и выключения ПВ (2625).

13. Механизмы прочих целевых устройств ЦУ

(2626—2634).
