Механизмы в современной технике (Артоболевский) - часть 436





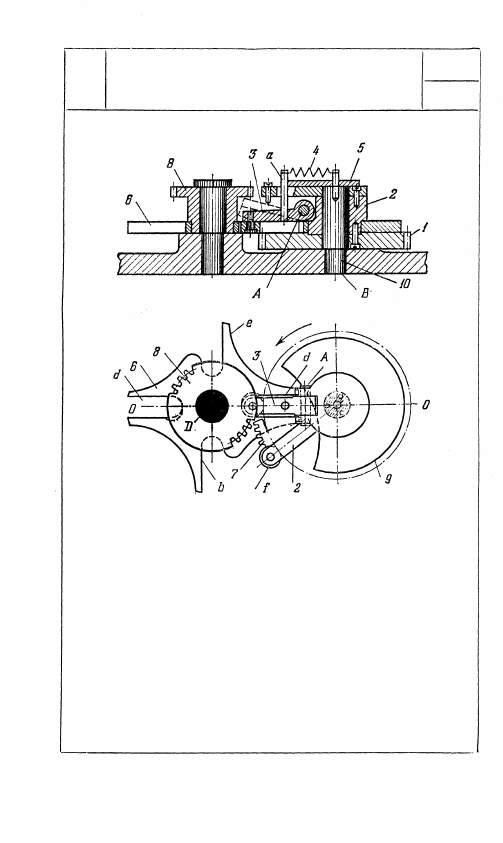

2493

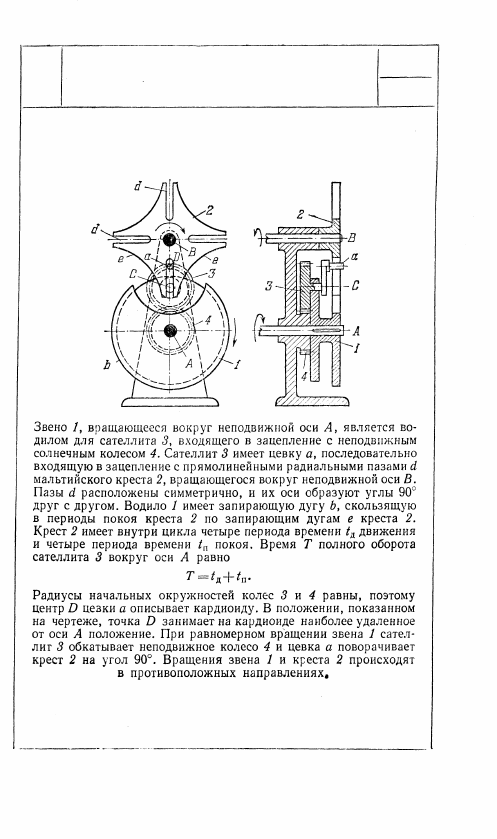

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ПЛАНЕТАРНЫМ ПРИВОДОМ

ЗЦ

МК

309

310

Зубчатому колесу 1, свободно насаженному на вал 10, сообщается

равномерное вращение вокруг неподвижной оси В вала 10. С ко-

лесрм 1 жестко связан рычаг 2 и шарнирно соединен рычаг 3,

штифт а которого, находясь под действием пружины 4, обкаты-

вает неподвижный кулачок 5 (на рисунке не показан). Ролик /

рычага 2, попадая в паз b мальтийского креста 6, вращающегося

вокруг неподвижной оси D, сообщает последнему ускоренное дви-

жение вплоть до момента, когда зубчатый сектор 7 входит в за-

цепление с сектором 8, связанным с мальтийским крестом 6.

При этом последний поворачивается равномерно. В момент,

когда зубчатые секторы 7 и 8 выходят из зацепления, рычаг 3,

поворачиваясь относительно неподвижной оси A, входит в про-

резь d, обеспечивая замедленное движение мальтийского креста.

Это положение изображено на рисунке. Штриховой линией пока-

зано нерабочее положение рычага 3. В момент, когда рычаг 3

выходит из прорези d, положение мальтийского креста фикси-

руется звеном 9, входящим в дугообразный вырез е.

2494

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА С ПЕРИОДОМ

РАВНОМЕРНОГО ВРАЩЕНИЯ

ЗЦ

МК

Звено 1, вращающееся вокруг не-

подвижной оси A, имеет цевку а,

периодически входящую в про-

рези b на сферической поверх-

ности мальтийского креста 2,

вращающегося вокруг неподвиж-

ной оси В. Запирающая дуга d

входит в вырезы е креста 2 и

скользит по ним в периоды покоя

креста.

311

2496

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ
СФЕРИЧЕСКОГО МАЛЬТИЙСКОГО

КРЕСТА

ЗЦ

МК

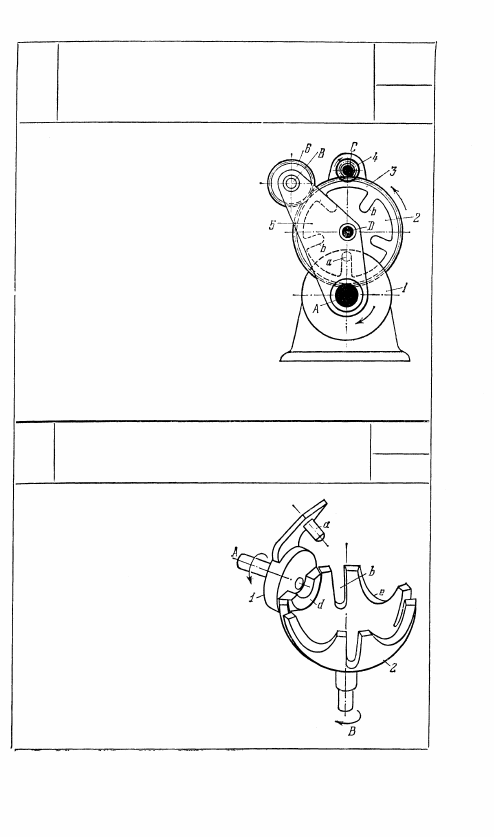

2495

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ИЗМЕНЯЕМЫМ НАПРАВЛЕНИЕМ

ВРАЩЕНИЯ ВЫХОДНОГО КОЛЕСА

ЗЦ

МК

Диск 1, вращающийся вокруг не-

подвижной оси A, имеет цевку а,

входящую в зацепление с прямоли-

нейными радиальными, симметрично

расположенными пазами b мальтий-

ского креста 2, вращающегося во-

круг оси D на рычаге 5, вращаю-

щемся вокруг оси А. При повороте

диска 1 на один оборот крест 2

поворачивается на 1/5 часть обо-

рота. Крест 2 жестко скреплен с

зубчатым колесом 3, сообщающим

зубчатому колесу 4 прерывистое

движение вокруг неподвижной оси С

и зубчатому колесу 6 вокруг оси В.

Направление вращения колеса 4

может быть изменено поворотом во-

круг оси А рычага 5, на котором укреплены оси D и В зубчатых

колес 3 и 6. При этом колеса 3 и 4 расцепляются, а колесо 6 вво-

дится в зацепление с колесом 4.

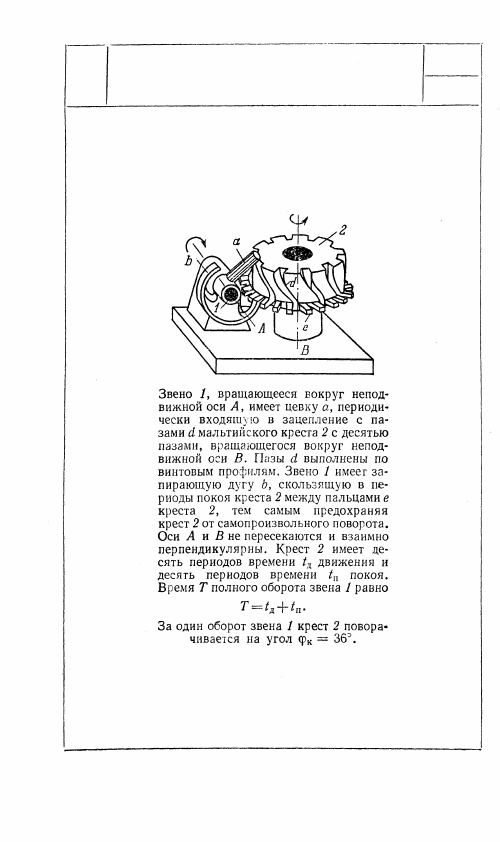

2497

ЗУБЧАТО-ЦЕВОЧНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

зц

мк

312
