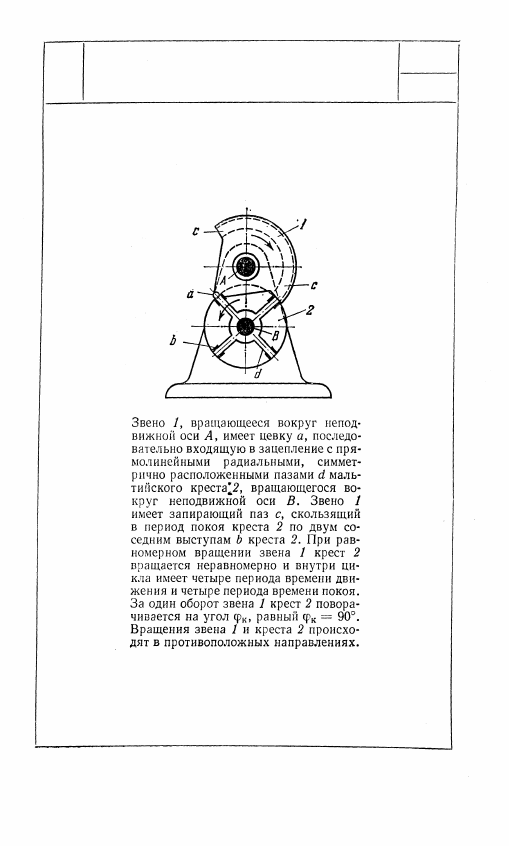

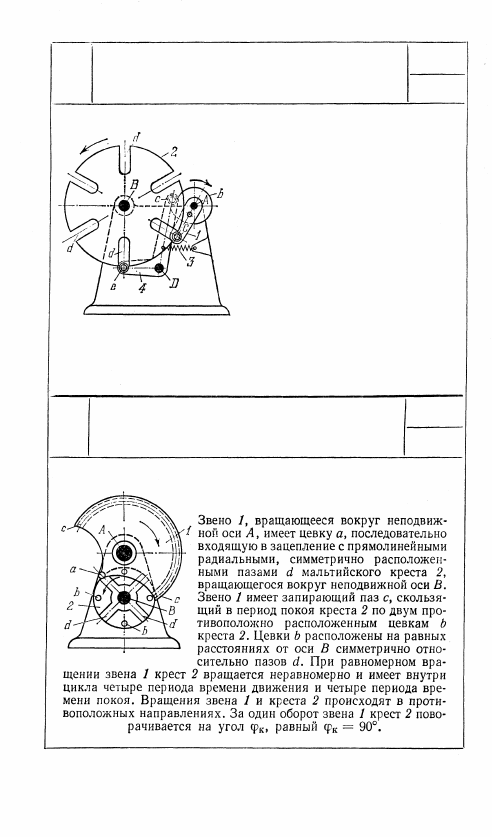

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С РЫЧАЖНЫМ ЗАПОРОМ

ЗЦ

МК

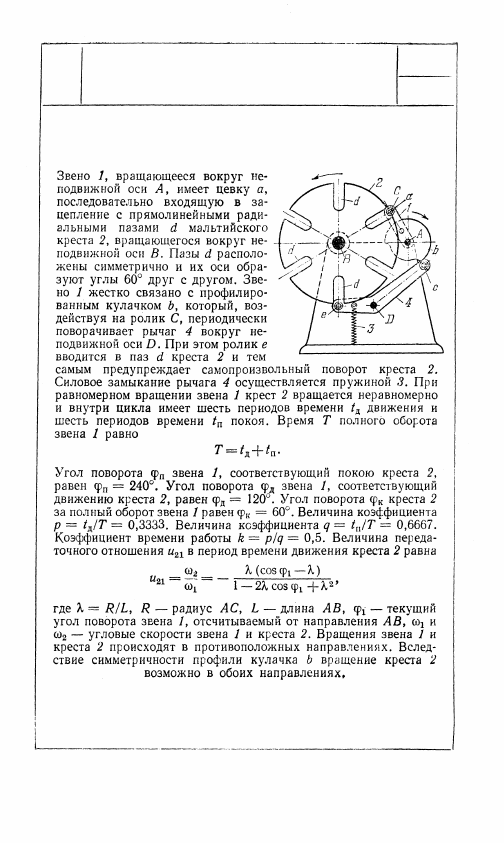

Жестко связанный с кулачком b ры-

чаг 1 вращается вокруг неподвиж-

ной оси A. На конце рычага 1

имеется ролик, входящий в пря-

молинейную радиальную прорезь d

колеса 2, вращающегося вокруг

неподвижной оси В. При вращении

рычага 1 из положения, показан-

ного на чертеже, кулачок b, дейст-

вуя на ролик с, поворачивает дву-

плечий рычаг 4 вокруг неподвиж-

ной оси D и выводит ролик е из про-

рези d колеса 2. Благодаря этому

под действием рычага 1 колесо 2

поворачивается и его вращение про-

должается до входа ролика е в соседнюю прорезь и выхода ро-

лика рычага 1 из зацепления с колесом 2. После этого наступает

пауза, продолжающаяся до возвращения рычага 1 в исходное

положение, показанное на чертеже.
