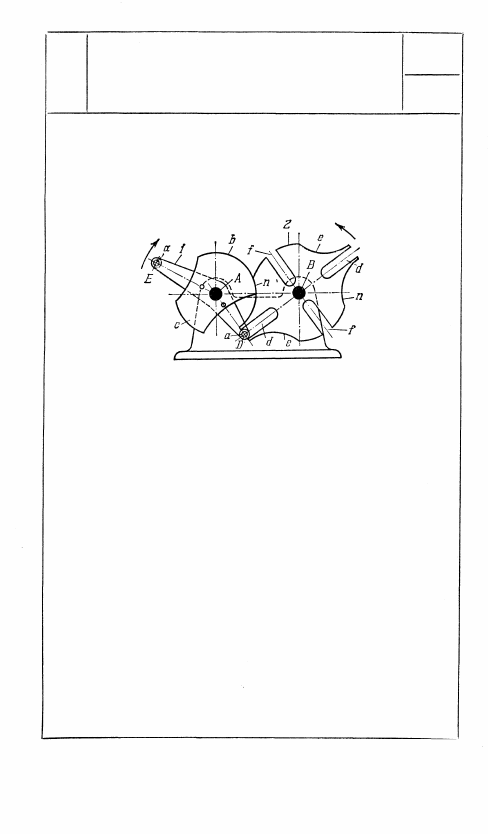

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С НЕРАВНЫМИ ПЕРИОДАМИ ВРЕМЕНИ

ПОКОЯ

ЗЦ

мк

2481

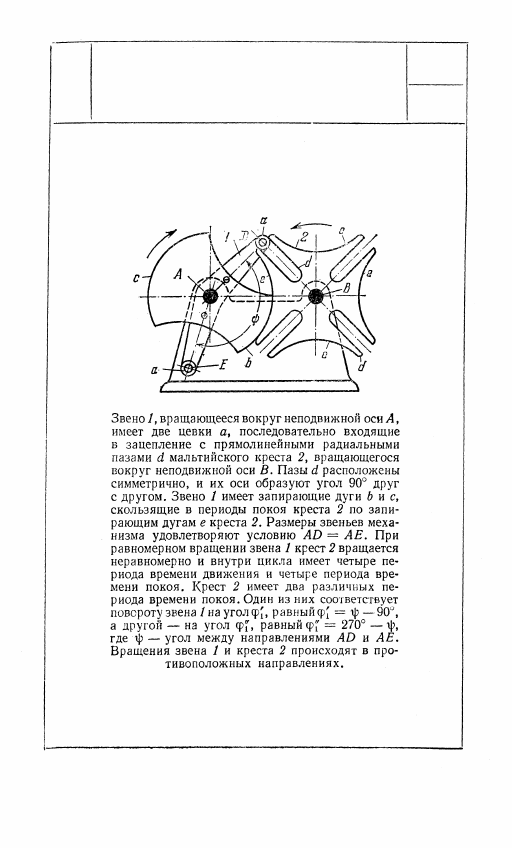

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С НЕРАВНЫМИ ПЕРИОДАМИ ВРЕМЕНИ

ДВИЖЕНИЯ И ПОКОЯ

ЗЦ

МК

Звено 1, вращающееся вокруг неподвиж-

ной оси A, имеет две цевки а, последова-

тельно входящие в зацепление с прямоли-

нейными радиальными пазами d и f кре-

ста 2, вращающегося вокруг неподвижной

оси В. Пазы d и f расположены симмет-

рично, и их оси образуют угол 90° друг

с другом. Звено 1 имеет запирающие

дуги b и с, скользящие в периоды покоя

креста 2 по запирающим дугам е и п кре-

ста 2. Расстояния AD и АЕ от оси А до

центра цевок а не равны между собой.

При равномерном вращении звена 1

крест 2 вращается неравномерно и имеет

внутри цикла неравные четыре периода

времени движения и четыре периода вре-

мени покоя. Периоды времени движения

и покоя креста 2 меняются через каждые

полоборота звена 1. Вращения звена 1 и

креста 2 происходят в противоположных

направлениях.

298

299

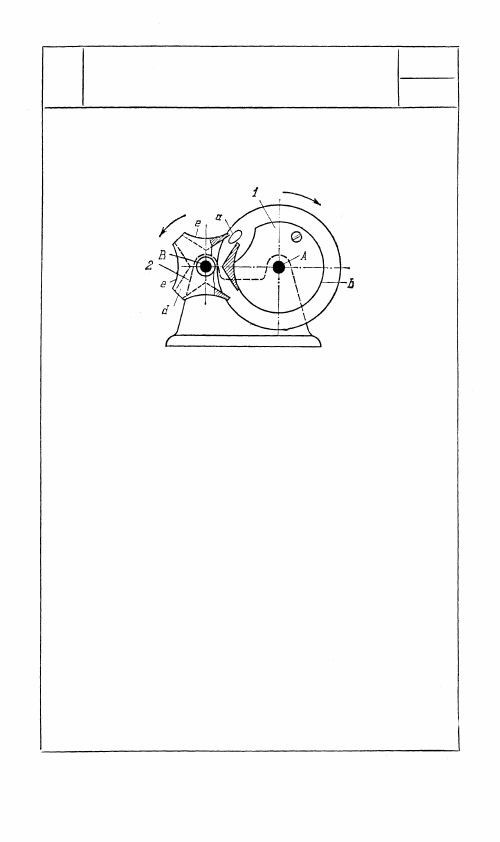

Звено 1, вращающееся вокруг неподвижной

оси A, имеет цевку а овального сечения, по-

следовательно входящую в зацепление с па-

зами d мальтийского креста 2, вращающегося

вокруг неподвижной оси В. Крест 2 имеет

четыре симметрично расположенных паза d,

стенки которых непараллельны. Звено 1 имеет

запирающую дугу b, скользящую в периоды

покоя креста 2 по соответствующей запираю-

щей дуге е креста 2. При равномерном вра-

щении звена 1 крест 2 вращается неравно-

мерно и внутри цикла имеет четыре периода

времени t

Д

 движения и четыре периода вре-

мени t

п

 покоя. Время Т полного оборота зве-

на 1 равно

T =

 t

Д

 + t

п

.

Цевка а, воздействуя на одну сторону паза d,

поворачивает крест 2 на угол 90°. При этом

звено 1 поворачивается на угол 60°. Механизм

работает безударно так, как если бы пазы d

были нерадиальны. Вращения звена 1 и кре-

ста 2 происходят в противоположных напра-

влениях.

2482

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ОВАЛЬНОЙ ЦЕВКОЙ

ЗЦ

МК

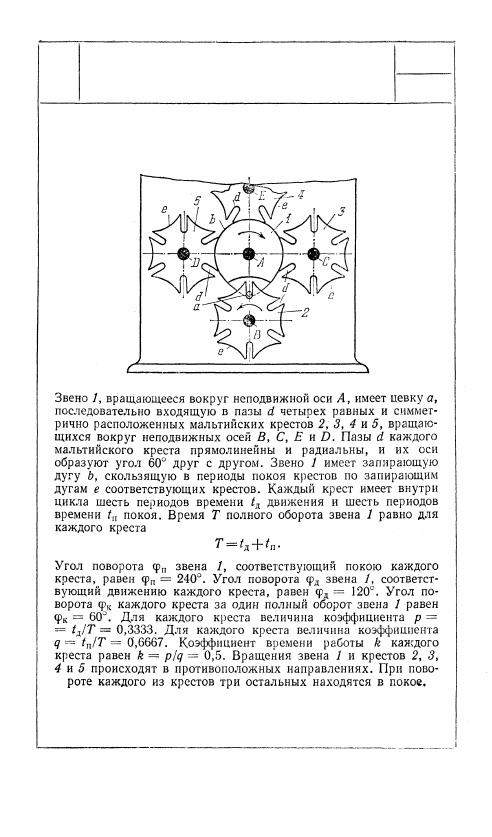

2483

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

ЧЕТЫРЕХ МАЛЬТИЙСКИХ КРЕСТОВ

ЗЦ

МК

300
