2476

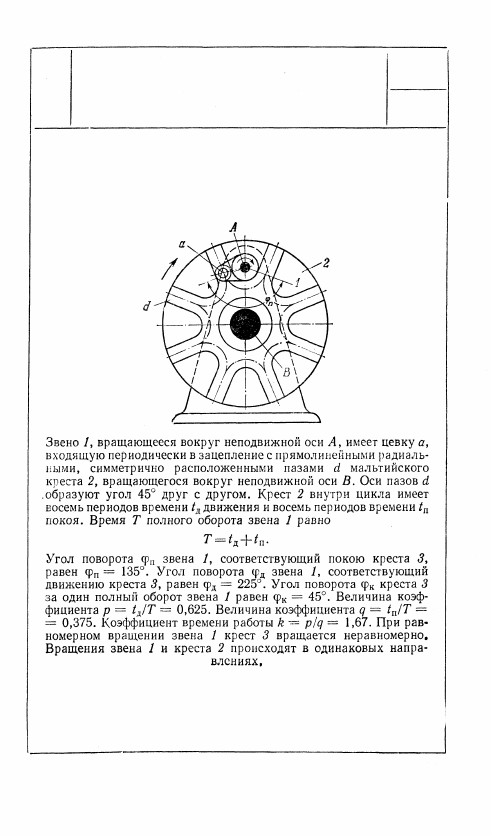

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

С ВОСЕМЬЮ ПАЗАМИ

ЗЦ

МК

293

294

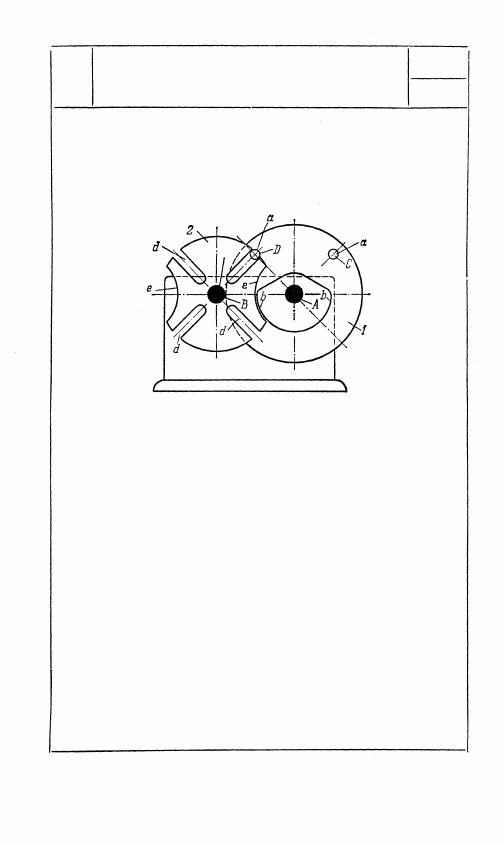

Звено 1, вращающееся вокруг непод-

вижной оси A, имеет две цевки а,

периодически входящие в зацепление

с прямолинейными радиальными, сим-

метрично расположенными пазами d

мальтийского креста 2, вращающегося

вокруг неподвижной оси В. Цевки а

расположены на равных расстояниях

от оси A, и прямые АС и AD образуют

угол 90°. Звено 1 имеет запирающую

дугу b, скользящую в периоды покоя

креста 2 по одной из двух запирающих

дуг е креста 2. При равномерном вра-

щении звена 1 крест 2 вращается не-

равномерно. За два оборота звена 1

крест 2 делает один оборот, имея два

периода времени движения и два пе-

риода времени покоя.

2477

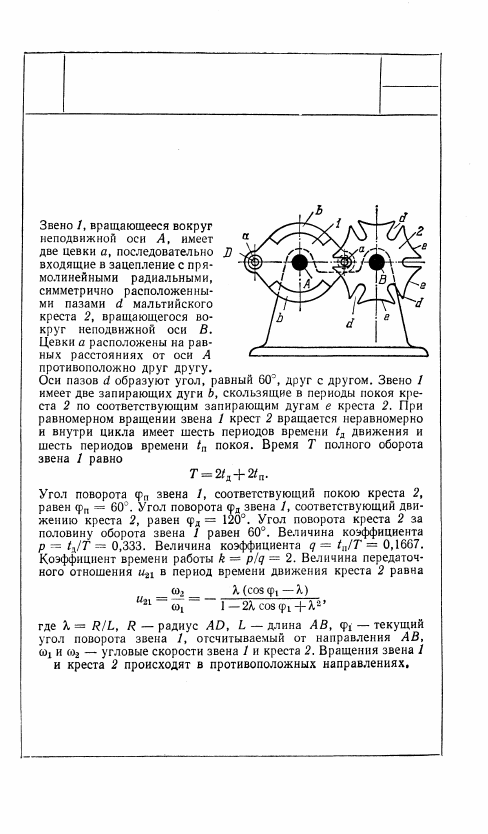

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ДВУМЯ ЦЕВКАМИ

ЗЦ

МК

295

2478

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА С ВНЕШНИМ

ЗАЦЕПЛЕНИЕМ С ДВУМЯ ЦЕВКАМИ

ЗЦ

МК

2479

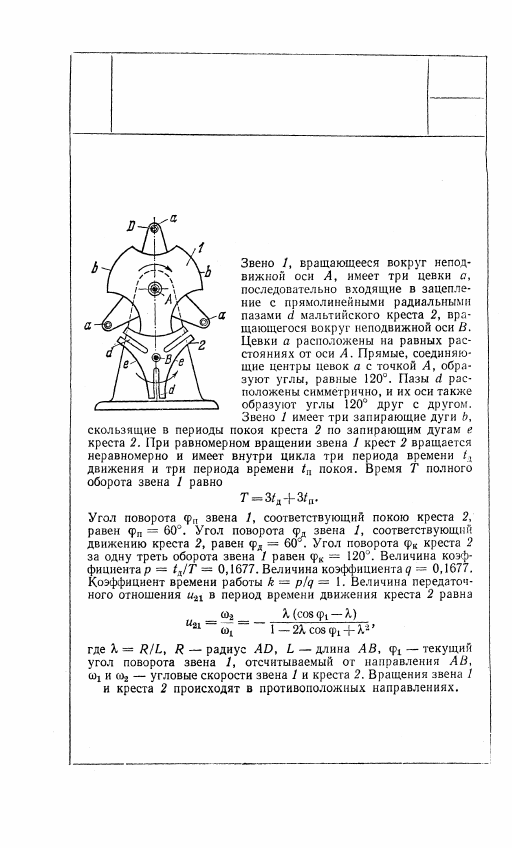

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ С ТРЕМЯ

ПАЗАМИ И ТРЕМЯ ЦЕВКАМИ

зц

мк

296
