Звено 1, вращающееся вокруг неподвижной оси A, имеет зубья

b и с. Цевочное колесо 2, вращающееся вокруг неподвижной оси

В, имеет цевки 3, вращающиеся вокруг осей С колеса 2. При

вращении звена 1 зубья b входят в зацепление с цевкой 3 и пово-

рачивают колесо 2. После этого между цевками входят зубья с,

обеспечивающие фиксацию колеса 2 в периоды его остановки.

2467

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

ПРЕРЫВИСТОГО ДВИЖЕНИЯ

ЦЕВОЧНОГО КОЛЕСА

ЗЦ

О

2466

ЗУБЧАТО-ЦЕВОЧНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ПРЕРЫВИСТОГО ДВИЖЕНИЯ

ЗЦ

О

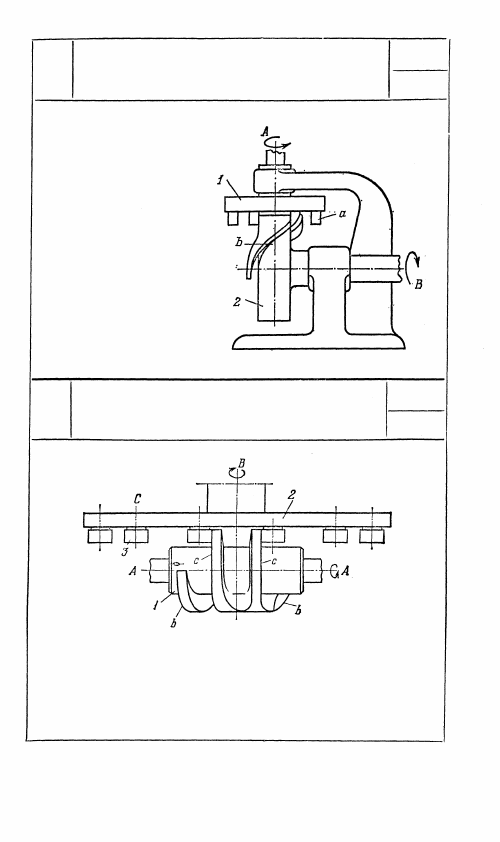

Звено 1, вращающееся во-

круг неподвижной оси A,

имеет цевки а, периоди-

чески входящие в зацеп-

ление с винтовым пазом b

звена 2, вращающегося

вокруг неподвижной оси

В. Оси А и В пересекают-

ся. При непрерывном рав-

номерном вращении звена

1 звено 2 совершает дви-

жение с остановками. За-

кон изменения угловой

скорости вращения звена

2 зависит от профиля вин-

тового паза b.

2468

ЗУБЧАТО-ЦЕВОЧНЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

о

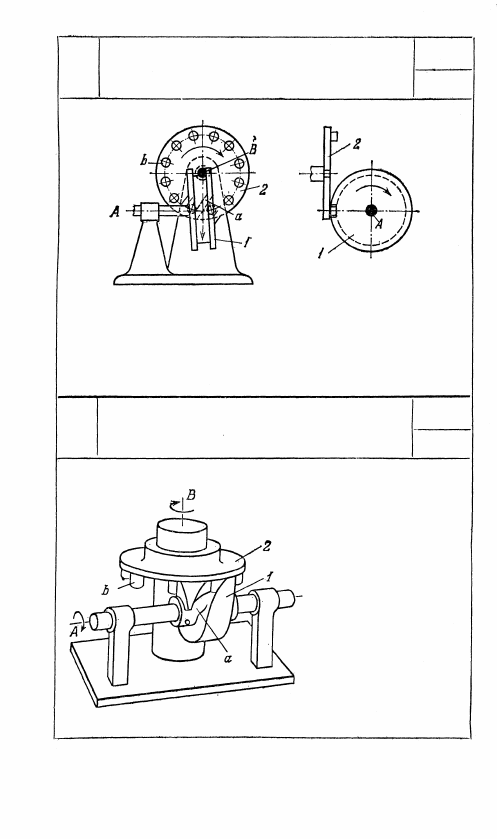

Пазовый кулачок 1, вращающийся вокруг неподвижной оси А,

имеет наклонный участок а профиля паза. Участок а профиля

входит в зацепление с цевками b колеса 2, вращающегося вокруг

неподвижной оси В. При непрерывном вращении кулачка 1

колесо 2 вращается неравномерно и имеет короткие остановки.

Оси А и В не пересекаются и взаимно перпендикулярны.

2469

ЗУБЧАТО-ЦЕВОЧНЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ЦЕВОЧНОГО КОЛЕСА

ЗЦ

О

Цилиндрический кулачок

1, вращающийся вокруг

неподвижной оси A, имеет

винтовой паз а, периоди-

чески входящий в зацеп-

ление с цевочным колесом

2, вращающимся вокруг

неподвижной оси B. При

непрерывном вращении

кулачка 1 колесо 2 враща-

ется с краткими останов-

ками.

286

287

5. МЕХАНИЗМЫ МАЛЬТИЙСКИХ КРЕСТОВ

(2470—2497)

2470

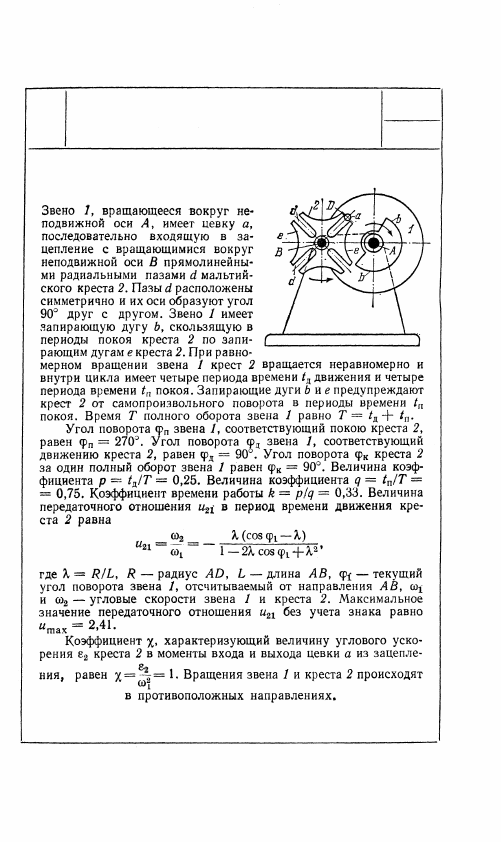

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА С ВНЕШНИМ
ЗАЦЕПЛЕНИЕМ С ЧЕТЫРЬМЯ ПАЗАМИ

ЗЦ

МК

288

2471

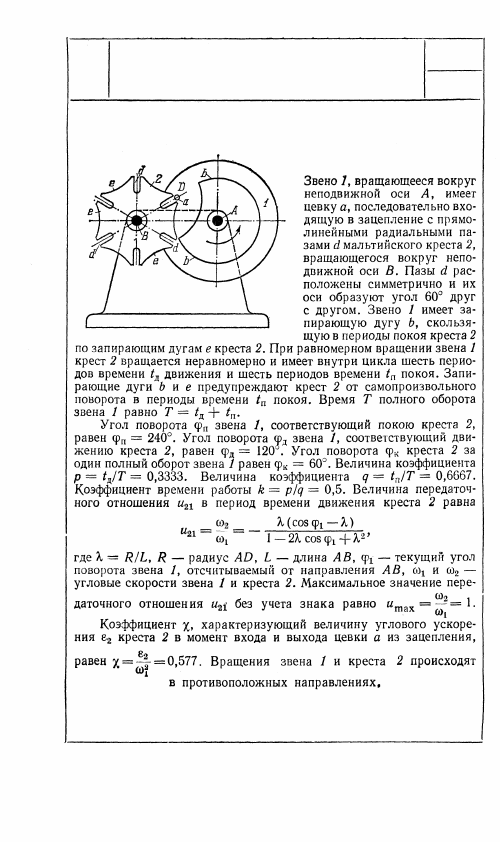

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА С ВНЕШНИМ

ЗАЦЕПЛЕНИЕМ С ШЕСТЬЮ ПАЗАМИ

ЗЦ

МК
