ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

О

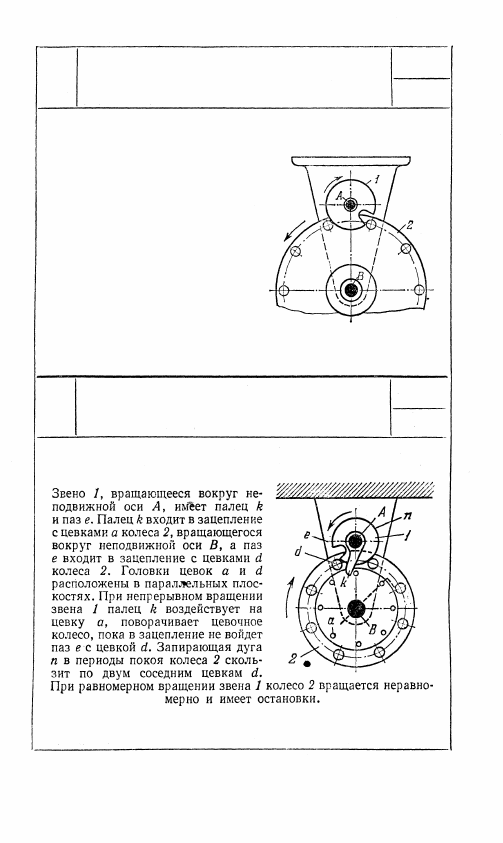

При вращении звена 1 вокруг

неподвижной оси A цевочное

колесо 2 совершает прерывистое

движение вокруг неподвижной

оси В. Самопроизвольный пово-

рот колеса 2 предохраняется

контуром колеса 1.

2452

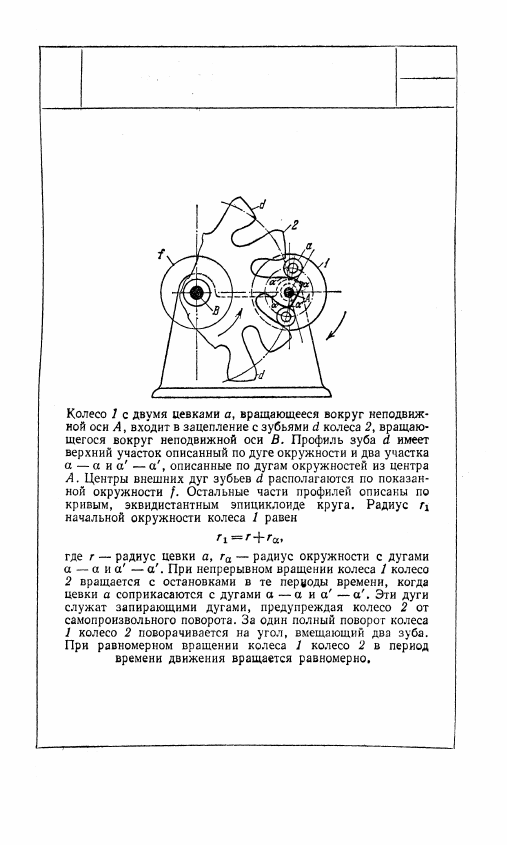

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

О

278

2434

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

О

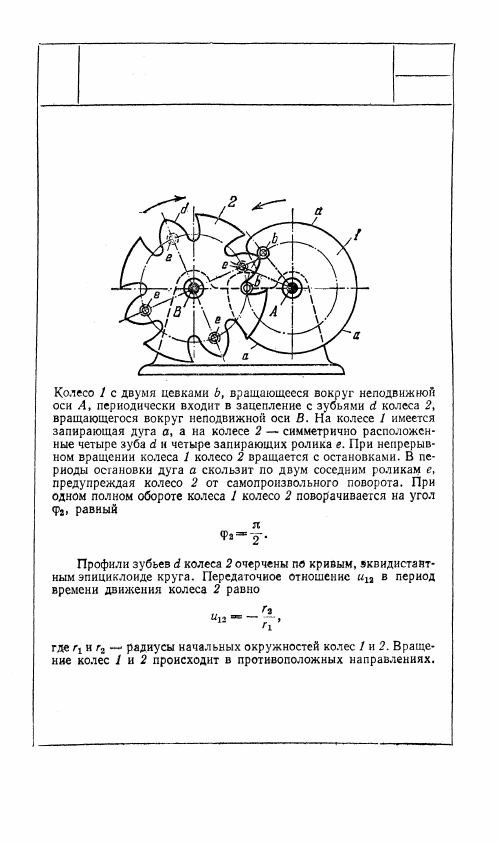

2455

ЗУБЧАТО-ЦЕВОЧНЫЙ ЗВЕЗДЧАТЫЙ

МЕХАНИЗМ С ЗАПИРАЮЩИМИ РОЛИКАМИ

ЗЦ

О

279

280

2456

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ЦЕВОЧНОГО КОЛЕСА

ЗЦ

О

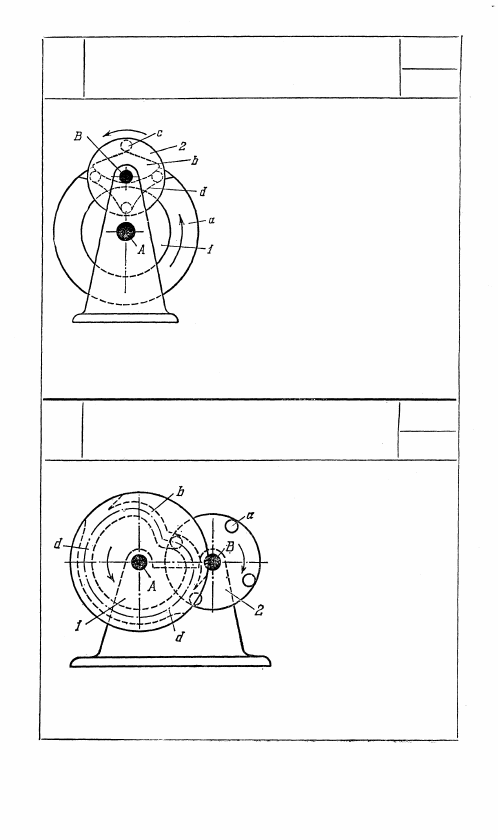

Звено 1 с кольцевым выступом а вра-

щается вокруг неподвижной оси А.

При вращении звена 1 кулачок b

(изображен штрихами), укрепленный

на этом диске, входит в зацепление с цев-

кой с колеса 2 и поворачивает его во-

круг неподвижной оси В. При этом

две другие цевки скользят по скосам

d кольцевого выступа а. После того

как две цевки колеса 2 оказываются

внутри кольцевого выступа а, а две

другие — снаружи, кольцевой выступ

а свободно проходит между ними. При

этом колесо 2 остается в покое до тех

пор, пока кулачок b, сделав один

оборот, войдет в зацепление со следующей цевкой на колесе 2.

Таким образом, при каждом полном повороте звена 1 колесо 2

поворачивается на угол в 90°.

2457

ЗУБЧАТО-ЦЕВОЧНЫЙ

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ ЦЕВОЧНОГО КОЛЕСА

ЗЦ

О

Кулачок 1, вращающийся

вокруг неподвижной оси

A, имеет профилирован-

ный паз b, часть d — d

которого описана по дуге

окружности из центра А.

Паз b входит в зацепление

с цевками а колеса 2,

вращающегося вокруг не-

подвижной оси В. Оси

цевок а отстоят на равных

расстояниях от центра В

и расположены симмет-

рично. Колесо 2 имеет

остановку в период вре-

мени, когда паз круговой частью d — d скользит по двум сосед-

ним цевкам а, предупреждая колесо 2 от самопроизвольного

поворота.
