2055

КЛИНОВОЙ МЕХАНИЗМ ПРИБОРА

ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРОВ

ОТВЕРСТИЙ

РКл

И

При отклонении измеряемого диаметра отверстия от требуе-

мой величины перемещение штифта 1 передается через шарик

2, перемещающийся по наклонной плоскости, и стержень 3 ме-

рительному штифту 4 индикатора с дружиной 5. Пружина 9

обеспечивает постоянный контакт деталей 1, 2 и 3. Планка 6

с пластинками а посредством пружин 7 отжимается к обра-

зующим проверяемого отверстия. Величина перемещения план-

ки 6 регулируется винтом 8. Величина перемещения штифта

1 регулируется пружиной 9, которая в свою очередь регули-

руется винтом 10, чем дается требуемый натяг стрелке инди-

катора.

2056

КЛИНОВОЙ МЕХАНИЗМ МИКРОТАСТА

Перемещение мерительного штифта 1

передается через шарик 2 на стер-

жень 3, от которого посредством си-

стемы рычагов движение передается

стрелке 4 прибора. Поворачивая при^

бор относительно оси отверстия,

можно по отклонению стрелки опре-

делить отклонение от окружности, а

передвижением прибора вдоль оси

отверстия — определить конусность.

336

РКл

И

9. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (2057)

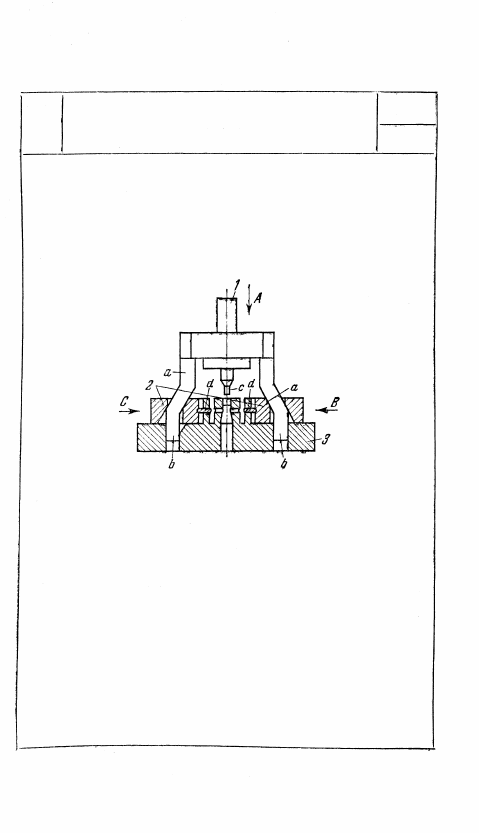

Звено 1, скользящее своими концами

b в неподвижных направляющих зре-

на 3, имеет клиновые скосы а, кото-

рыми скользит до соответствующим
скосам звеньев 2. При движении зве-

на 1 в направлении, указанном стрел-

кой A, звенья 2 движутся в направ-

лении, указанном стрелками B и С.

При этом палец с и пальцы d произ-

водят требуемые операции прессова-

ния.

337

МП

РКл

КЛИНОВОЙ МЕХАНИЗМ ПРЕССА

2057

10. МЕХАНИЗМЫ ТОРМОЗОВ

(2058)

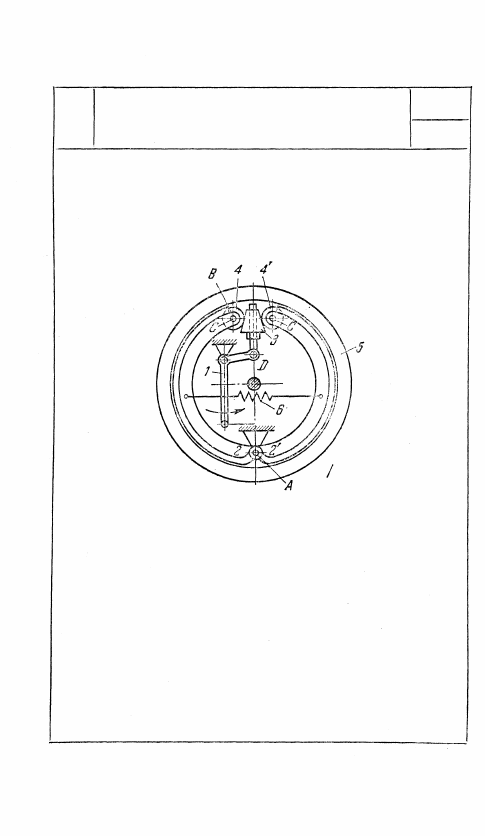

2058

РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ

КОЛОДОЧНОГО ТОРМОЗА

РКл

Тм

Колодки 2 и 2' вращаются вокруг

оси А. В точках С имеются роли-

ки 4 и 4'. Рычаг 1 входит во вра-

щательную пару D с клином 3.

Колодки 2 и 2' стянуты пружиной

6, Прижим колодок 2 и 2' к коле-

су 5 производится посредством

клина 3, воздействующего на ро-

лики 4 и 4'', поворотом рычага 1

в направлении, указанном стрел-

кой.

338

11. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (2059—2063)

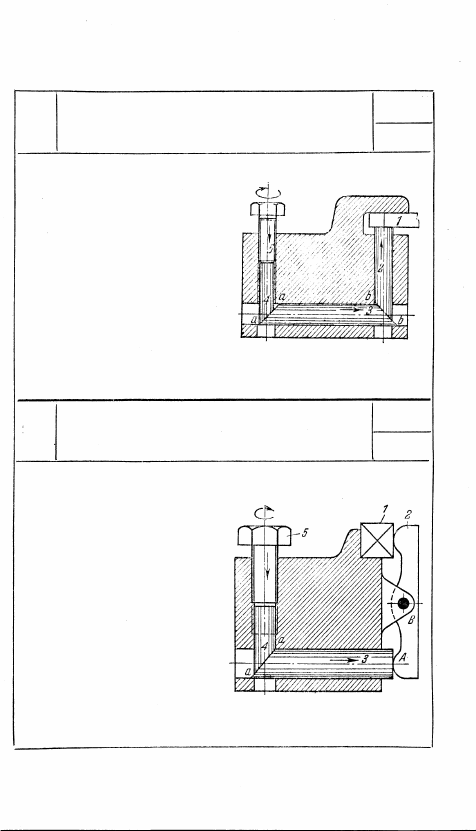

2059

КЛИНОВОЙ МЕХАНИЗМ ЗАЖИМА

РКл

33

Винт 5 перемещает звено 4,

имеющее в нижней части скос

а — а. Звено 4 скользит по ско-

су звена 3, перемещая его в го-

ризонтальном направлении.

Звено 3 имеет скос b — b. Зве-

но 2 скользит по скосу звена 3

и зажимает деталь 1.

2060

РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ

ЗАЖИМА С ВИНТОМ

РКл

33

Винт 5 перемещает звено 4,

имеющее в нижней части скос

а — а. Звено 4 скользит по

скосу звена 3, перемещая его в

горизонтальном направлении.

Звено 3 в точке А воздействует

на рычаг 2, вращая его вокруг

неподвижной оси В и тем са-

мым осуществляя зажим де-

тали 1.
