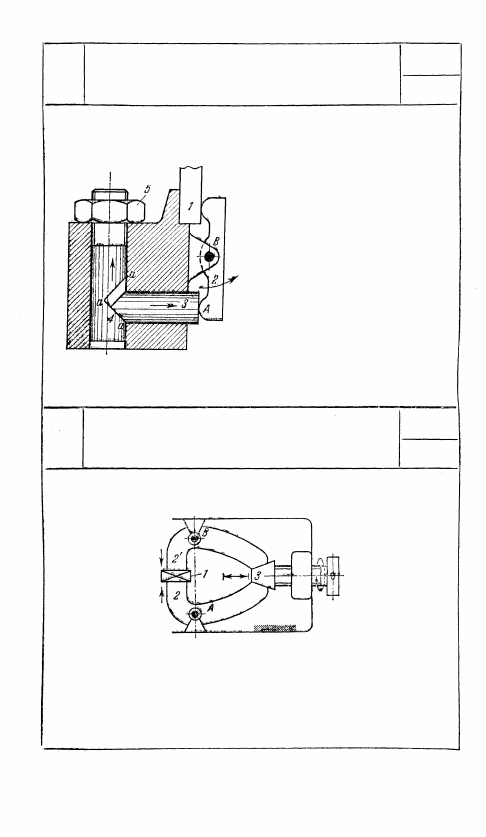

2061

РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ

ЗАЖИМА С ГАЙКОЙ

РКл

33

Звено 4 имеет винтовую резьбу,

на которую навинчивается гайка

5, перемещающая звено 4. В теле

звена 4 имеется двойной скос а—а.

Звено 4 скользит по скосу звена

3, Перемещая его в горизонталь-

ном направлении. Звено 3 в точ-

ке А бездействует на рычаг 2, вра-

щая его вокруг оси В и тем са-

мым осуществляя зажим детали 1.

2062 РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ ЗАЖИМА

РКл

33

Зажим детали производится рычагами 2 и 2' вра-

щающимися вокруг осей А и В, под действием

конического клина 8, перемещающегося с по-

мощью винта.

340

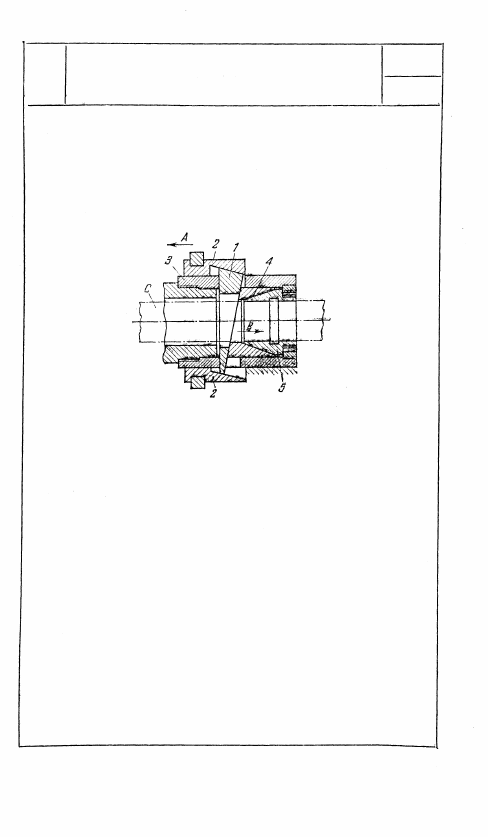

2063

КЛИНОВОЙ МЕХАНИЗМ ЗАЖИМНОГО

ПАТРОНА

РКл

33

Кольцевое звено 2, скользящее по

неподвижному звену 3, имеет Цилинд-

рическую выточку с наклонными об-

разующими. Со звеном 2 входит в

поступательную пару звено 1, выпол-

ненное в виде усеченного полого ци-

линдра с косыми образующими. Зве-

но 1 входит в поступательную пару

с клиновой гильзой 4, которая в свою

очередь входит в поступательную па-

ру с разрезной обоймой 5. При дви-

жении звена 2 в направлении, указан-

ном стрелкой А, звено 1 перемещает

клиновую гильзу 4 в направлении,

указанном стрелкой В, сжимая раз-

резную обойму 5, которая защемля-

ет стержень С.

341

12. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (2064)

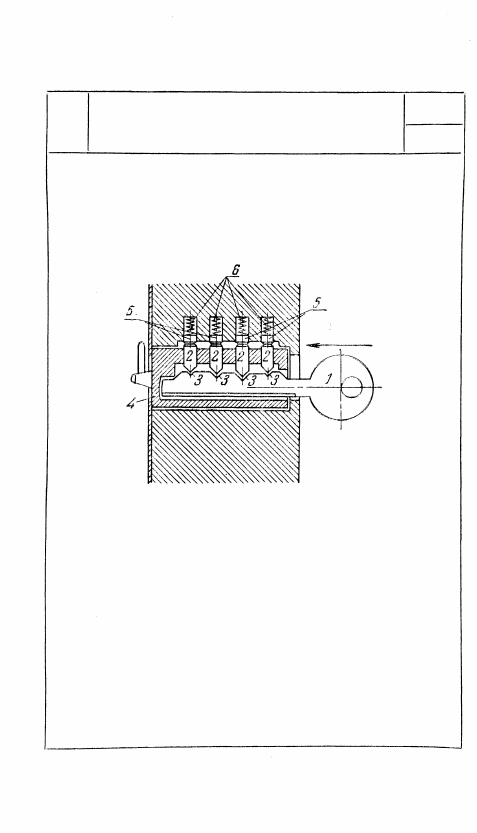

2064

КЛИНОВОЙ МЕХАНИЗМ ЗАМКА

РКл

ЦУ

Ключ 1 имеет клиновые гнезда 3 различных

размеров, В обойме 4 скользят детали 2,

имеющие размеры, подобранные так, чтобы

при вхождении их в гнезда 3 ключа 1 они

выравнивали положения деталей 5, заклю-

ченных в неподвижной части замка. Пово-

рот ключа 1 возможен только при соответ-

ствующем подборе размеров клиновых де-

талей 2, входящих в гнезда 3. Пружины 6

обеспечивают силовое замыкание меха-

низма.

XII

ВИНТО-РЫЧАЖНЫЕ

МЕХАНИЗМЫ

ВР

1. Механизмы трехзвенные общего назначения Т

(2065—2089). 2. Механизмы четырехзвенные об-

щего назначения Ч (2090—2092). 3. Механизмы

пятизвенные общего назначения П (2093—2101).

4. Механизмы многозвенные общего назначения М

(2102—2104). 5. Механизмы сортировки, подачи и

питания СП (2105). 6. Механизмы молотов, прес-

сов и штампов МП (2106—2108). 7. Механизмы

переключения, включения и выключения ПВ

(2109—2110). 8. Механизмы регуляторов Рг (2111—

2112). 9. Механизмы грузоподъемных устройств

Гп (2113). 10. Механизмы точной установки ТУ

(2114—2118). 11. Механизмы для математических

операций МО (2119—2130). 12. Механизмы тор-

мозов Тм (2131). 13. Механизмы измерительных и

испытательных устройств И (2132—2135). 14. Ме-

ханизмы прочих целевых устройств ЦУ (2136—

2152).
