1785

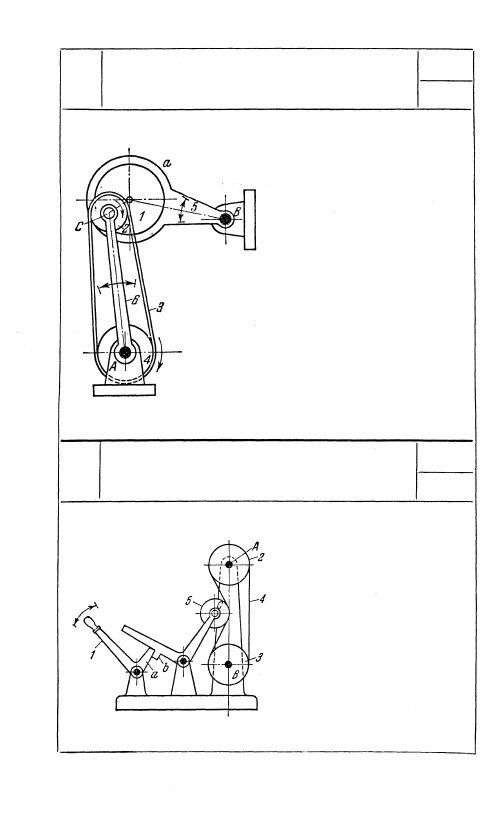

ЭКСЦЕНТРИКОВЫЙ РЫЧАЖНЫЙ

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

РГ

Ш

Звено 5 имеет расширенную

втулку а, охватывающую экс-

центрик 1, с которым жестко

связан шкив 2 с центром в точ-

ке С, приводящийся в движе-

ние гибким звеном 3 от веду-

щего звена 4. При этом звенья

5 и 6 качаются вокруг непод-

вижных осей В и А.

1786

РЫЧАЖНЫЙ МЕХАНИЗМ

НАТЯЖНОГО РОЛИКА

РГ

Ш

Натяжение гибкого звена 4, ох-

ватывающего шкивы 2 и 3, осу-

ществляется натяжным роли-

ком 5 при повороте рукоятки 1

в положение, указанное на чер-

теже. Здесь расположение упо-

ров а и b обеспечивает запор

рычага 1.

164

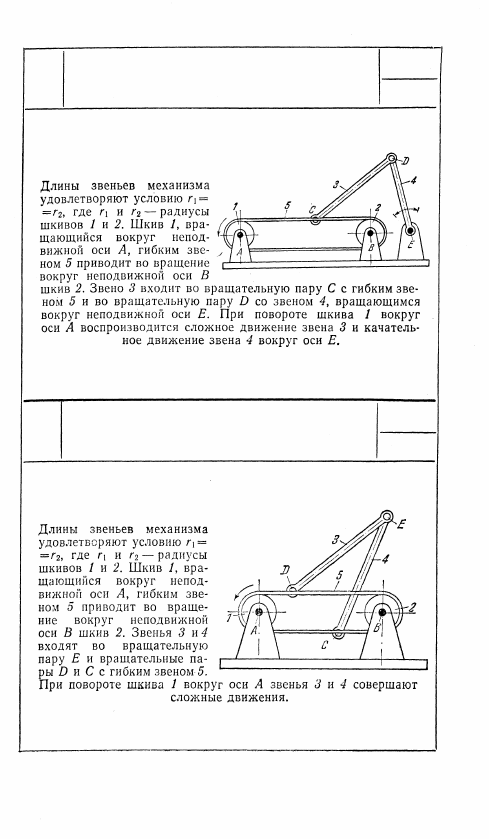

1788

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ

РГ

Ш

165

1787

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ

РГ

Ш

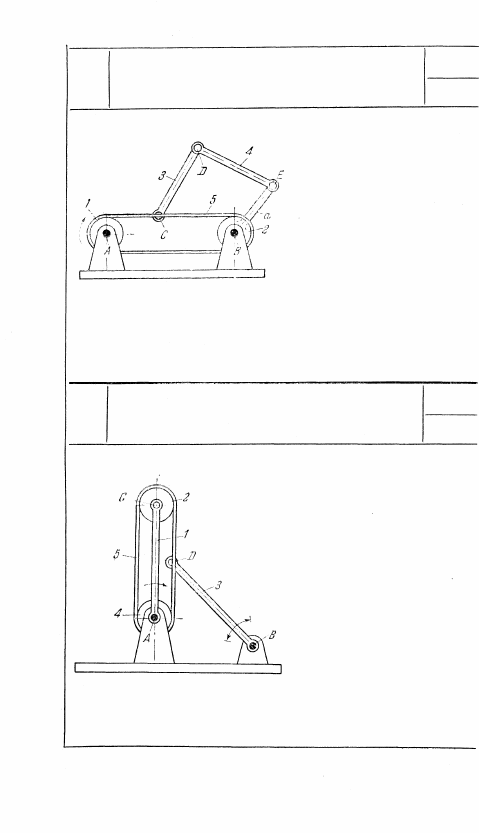

1789

РЫЧАЖНЫЙ МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ

РГ

Ш

Длины звеньев механизма

удовлетворяют условию r

1

—

— r

2

, где r

1

 и r

2

 — радиусы

шкивов 1 и 2. Шкив 1, вра-

щающийся вокруг непод-

вижной оси A, гибким зве-

ном 5 приводит во враще-

ние шкив 2 с отростком а.

Звено 3 входит во враща-

тельную пару С с гибким звеном 5 и вращательную пару D со

звеном 4, входящим во вращательную пару Е с отростком а

шкива 2. При повороте шкива 1 вокруг оси A звенья 3 и 4

совершают сложные движения.

1790

РЫЧАЖНЫЙ САТЕЛЛИТНЫЙ

МЕХАНИЗМ  Х А Й Н А

С ГИБКИМ ЗВЕНОМ

РГ

Ш

Длины звеньев механизма

удовлетворяют условию r

2

=

= r

4

 где r

2

 и r

4

 — радиусы

шкивов 2 и 4. Звено 1, вра-

щающееся вокруг непод-

вижной оси A, входит во
вращательную пару С со

шкивом 2. Гибкое звено 5

охватывает шкивы 2 и 4,

вращающиеся вокруг осей

С и A. Звено 3, вращаю-

щееся вокруг неподвижной

оси В, входит во вращательную пару D с гибким звеном 5.

При вращении звена 1 вокруг оси A звено 3 качается вокруг

оси В.

166

1791

РЫЧАЖНЫЙ САТЕЛЛИТНЫЙ

МЕХАНИЗМ ХАЙНА

С ГИБКИМ ЗВЕНОМ

РГ

Ш

Длины звеньев механиз-

ма удовлетворяют усло-

вию

 r

2

 =

 r

4

,

 где

 r

2

 и

 r

4

—

радиусы шкивов 2 и 4.

Звено 1, вращающееся

вокруг неподвижной оси

A, входит во вращатель-

ные пары С и D со шки-

вами 4 и 2, вращающи-

мися вокруг осей С и D.

Гибкое звено 5, охваты-

вающее шкивы 2 и 4, вхо-

дит во вращательную па-

ру Е со звеном 3, вра-

щающимся вокруг неподвижной оси В. При повороте звена 1

вокруг оси А воспроизводится канательное движение звена 3

вокруг оси В.

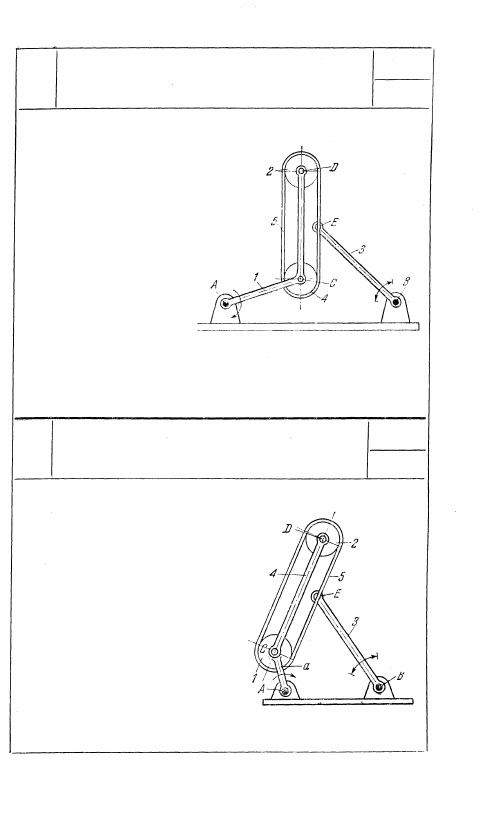

1792

Р Ы Ч А Ж Н Ы Й С А Т Е Л Л И Т Н Ы Й

М Е Х А Н И З М  Х А Й Н А

С ГИБКИМ ЗВЕНОМ

РГ

Ш

Длины звеньев механизма удов-
летворяют условию r

1

 = r

2

, где r

1

и r

2

 — радиусы шкивов 1 и 2.

Шкив 1, имеющий отросток а, вра-

щается вокруг неподвижной оси А,

входя во вращательную пару С со

звеном 4, которое входит во вра-

щательную пару D со шкивом 2.

Гибкое звено 5, охватывающее

шкивы 1 и 2, входит во вращатель-

ную пару Е со звеном 3, вращаю-

щимся вокруг неподвижной оси В.

При повороте шкива 1 вокруг оси

А звено 3 качается вокруг оси В.

167
