Механизмы в современной технике (Артоболевский) - часть 298

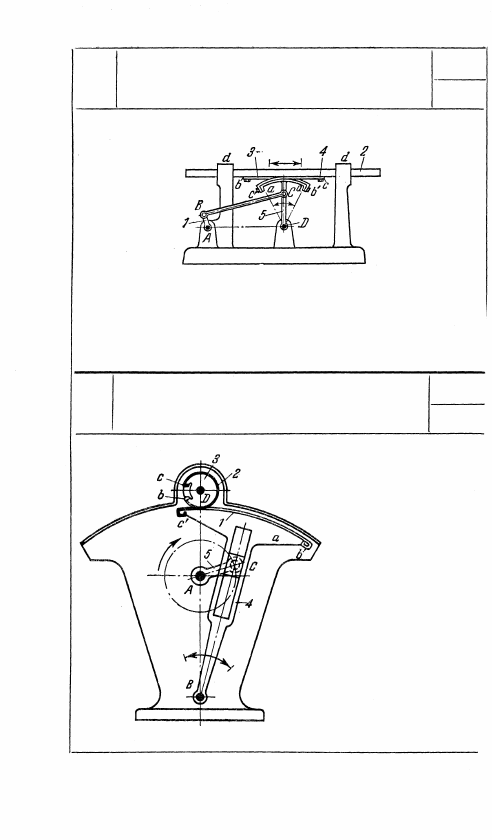

1778

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

МЕХАНИЗМ С ПРИСОЕДИНЕННЫМ

С ПОМОЩЬЮ ГИБКИХ ЗВЕНЬЕВ ПОЛЗУНОМ

РГ

ш

Звено 5 шарнирно-рычажного механизма ABCD имеет круго-

вой сектор а — а. Стальные ленты 3 и 4 концами b и с за-

креплены на ползуне 2. Концами b' и с' эти ленты закреплены

на секторе а. При вращении кривошипа 1 ползун 2 приводи-

тся в возвратно-поступательное движение в направляющих d.

Кулиса 4 имеет круговой

сектор а. На валу D на-

сажен шкив 3. Стальные

ленты 1 и 2 концами b

и с закреплены на шки-

ву 3, а концами b'

и с' — на секторе а. При

вращении кривошипа 5

кулисного механизма

АСЕ вал D, с которым

жестко связан шкив 3,

совершает вращение в

двух взаимно противопо-

ложных направлениях.

160

1779

КУЛИСНЫЙ МЕХАНИЗМ
С ГИБКИМИ ЗВЕНЬЯМИ

РГ

Ш

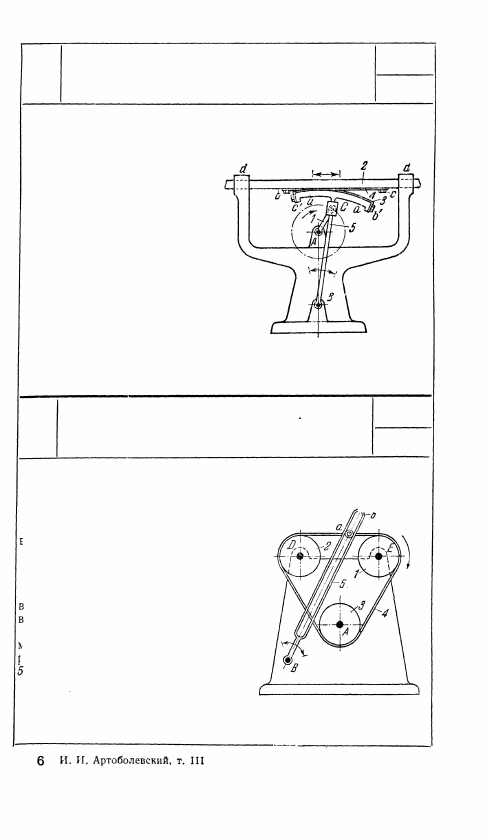

1780

КУЛИСНЫЙ МЕХАНИЗМ
С ГИБКИМИ ЗВЕНЬЯМИ

РГ

Ш

Кулиса 5 имеет круговой сек-

тор а — а. Стальные ленты 3 и

4 концами b ис закреплены на

звене 2. Концами b' и с' эти

ленты закреплены на секторе

а — а. При вращении кривоши-

па 1 кулисного механизма АСВ

звено 2 приходит в возвратно-

поступательное движение в на-

правляющих d — d.

1781

КУЛИСНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

РГ

Ш

Шкив 1, вращающийся вокруг непод-

вижной оси E, гибким звеном 4 при-

водит во вращение вокруг неподвиж-

ных осей D и А шкивы 2 и 3. Па-

лец а звена 4 скользит в прорези b

кулисы 5, вращающейся вокруг не-

подвижной оси В. При вращении шки-

ва 1 вокруг оси Е кулиса 5 качается

вокруг оси В. Изменяя положение

осей вращения шкивов 1, 2 и 3 и диа-

метры этих шкивов, можно получать

различные законы движения кулисы

за один полный цикл движения ме-

ханизма.

161

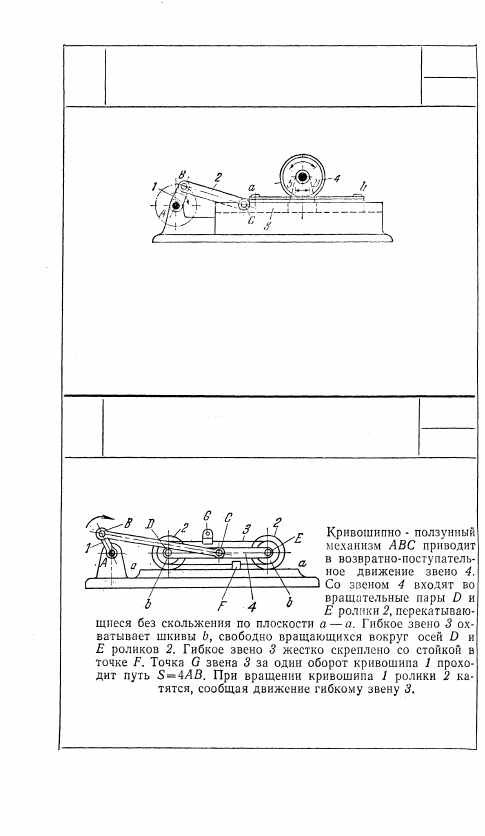

1782

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

РГ

Ш

Кривошипно-ползунный механизм AВС приводит в возвратно-

поступательное движение ползун 3, на котором в точках а и b

закреплены концы гибкого звена 4, охватывающего шкив 5,

вращающийся вокруг неподвижной оси D. Таким образом, вра-

щение кривошипа 1 трансформируется в попеременное враще-

ние вала D в различных направлениях.

1783

КРИВОШИПНО-ПОЛЗУННЫЙ

ГУСЕНИЧНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

РГ

Ш

162

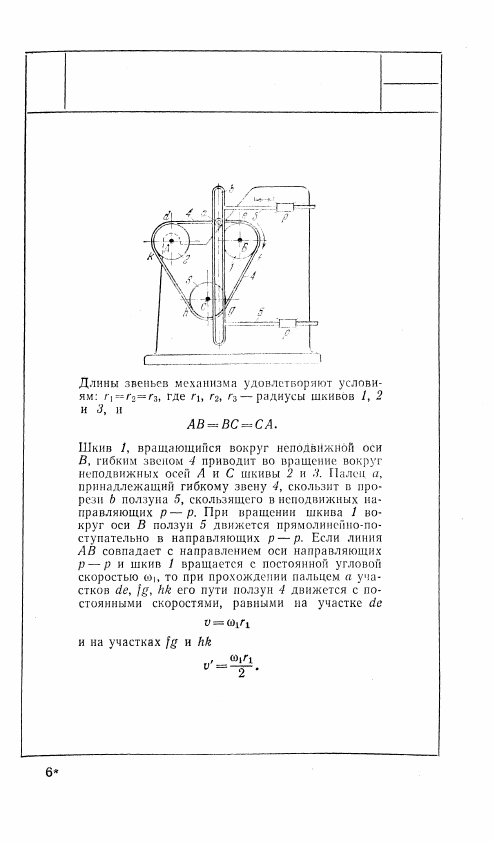

1784

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

РГ

Ш
