Механизмы в современной технике (Артоболевский) - часть 287

РХ

ш

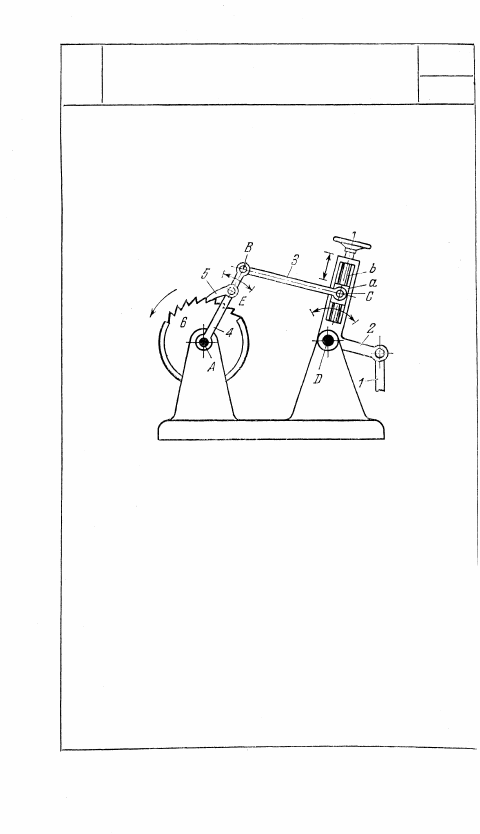

Храповое колесо 6 вращается вокруг не-

подвижной оси А. Звено 3 входит в точ-

ке В во вращательную пару со звеном 4,

свободно вращающимся вокруг оси A,

и в точке С с гайкой а. В точке Е к зве-

ну 4 присоединена собачка 5. При пе-

ремещении тяги 1 шарнирно-рычажного

механизма DCBA посредством звеньев

2, 3 и 4 и собачки 5 поворачивается хра-

повое колесо 6. Подачу колеса 6 можно

регулировать перестановкой и фиксаци-

ей в определенном положении ползуна а

при помощи винта b.

116

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ

ВЫХОДНОГО ЗВЕНА

1728

4. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1729-1744)

1729

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ЗУБЧАТОЙ РЕЙКОЙ

РХ

м

в

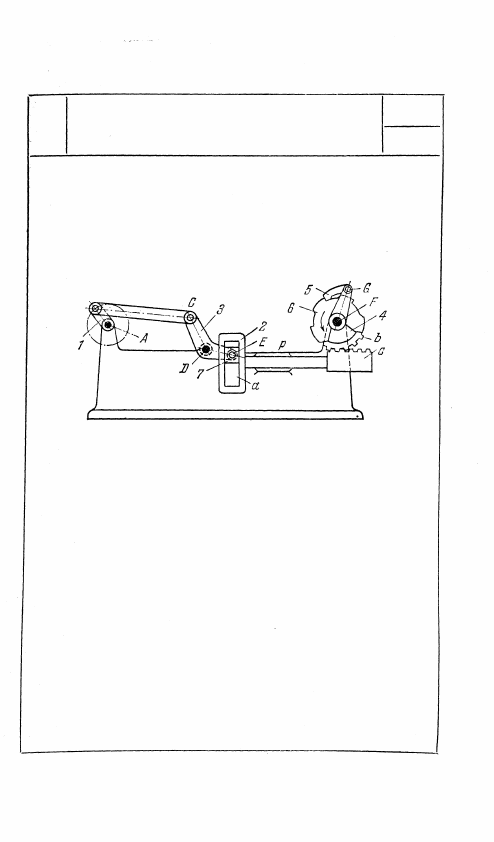

Коромысло 3 шарнирного четырехзвенника ABCD

входит во вращательную пару Е с ползуном 7,

скользящим в направляющей а звена 2. Звено 2,

скользящее в неподвижной направляющей р, име-

ет зубчатую рейку с, входящую в зацепление с

зубчатым сектором b звена 4. Звено 4, вращаю-

щееся вокруг неподвижной оси F, имеет в точке

G шарнирно присоединенную собачку 5, которая

входит в зацепление с храповым колесом 6, вра-

щающимся вокруг неподвижной оси F. При вра-

щении кривошипа 1 звено 2 вместе с рейкой С

движется возвратно-поступательно, а зубчатый

сектор b совершает качательное движение. При

этом собачка 5 поворачивает храповое колесо 6

с остановками.

117

1730

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ХРАПОВОЙ РЕЙКОЙ

РХ

М

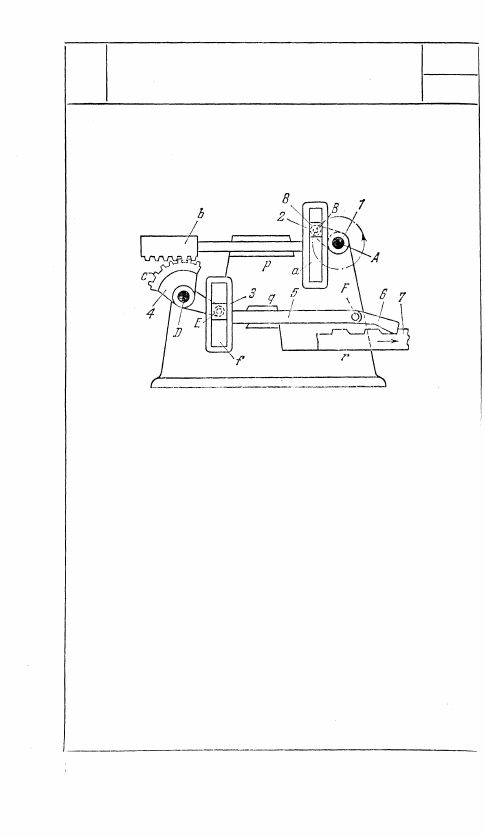

Кривошип 1, вращающийся вокруг непо-

движной оси A, входит во вращательную па-

ру В с ползуном 8, скользящим в прорези а

звена 2, скользящего в неподвижной на-

правляющей р. Звено 2 имеет зубчатую

рейку b, входящую в зацепление с зубчатым

сектором с звена 4, вращающегося вокруг

неподвижной оси D и входящего во вра-

щательную пару Е с ползуном 3, скользя-

щим в прорези f звена 5. Звено 5, скользя-

щее в неподвижной направляющей q, имеет

в точке F шарнирно присоединенную собач-

ку 6, входящую в зацепление с храповой

рейкой 7, скользящей по неподвижной на-

правляющей r. При вращении кривошипа 1

кулиса 2 вместе с рейкой b движется воз-

вратно-поступательно. Звено 4 совершает

качательное движение. При этом кулиса 5

движется возвратно-поступательно, и шар-

нирно соединенная с ней собачка 6 переме-

щает звено 7 с остановками.

118

1731

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

с КРИВОШИПНО-ПОЛЗУННЫМ ПРИВОДОМ

РХ

м

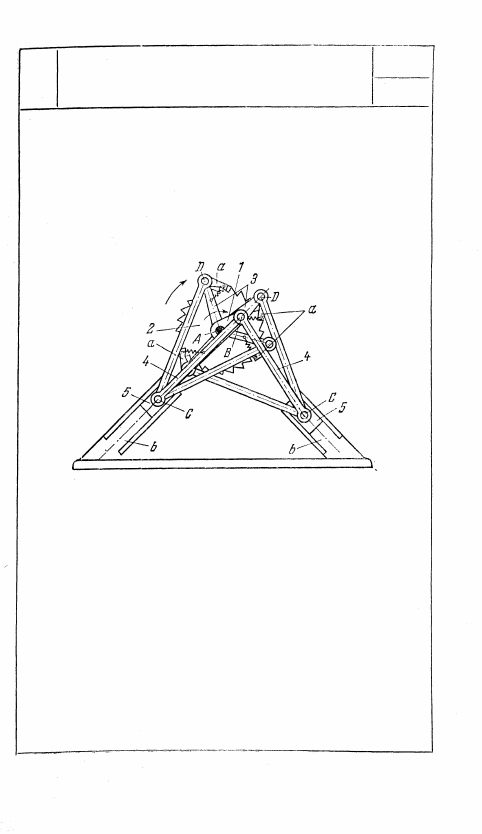

Кривошип 1, вращающийся вокруг неподвижной

оси А, входит во вращательные пары В с шату-

нами 4. Шатуны 4 входят во вращательные пары

С с ползунами 5, скользящими в неподвижных

направляющих b. Звенья 3, вращающиеся вокруг

неподвижной оси A, имеют шарнирно присоеди-

ненные в точках D собачки а, входящие в зацеп-

ление с храповым колесом 2, вращающимся во-

круг неподвижной оси A.

119
