Механизмы в современной технике (Артоболевский) - часть 286

1720

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

с КРИВОШИПНО-ПОЛЗУННЫМ ПРИВОДОМ

РХ

ш

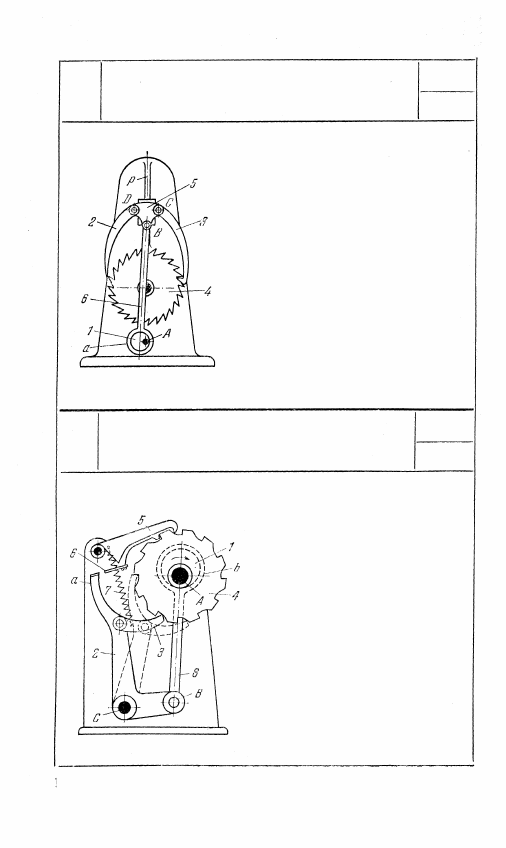

Круглый эксцентрик 1 вращается во-

круг неподвижной оси А. Шатун 6

имеет расширенную втулку а, охва-

тывающую эксцентрик 1. Ползун 5

скользит по неподвижной направляю-

щей р и входит во вращательную па-

ру В с шатуном 6. В точках D и С

с ползуном 5 шарнирно связаны со-

бачки 2 и 3, которые осуществляют

вращение храпового колеса 4. Со-

бачка 2 работает при опускании пол-

зуна 5, а собачка 3 — при его подъ-

еме. При равномерном вращении экс-

центрика 1 вокруг оси А храповое

колесо вращается неравномерно.

1721

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ПРИВОДОМ ОТ ЭКСЦЕНТРИКА

РХ

Ш

Круглый эксцентрик 1, вращаю-

щийся вокруг неподвижной оси A,

охватывается расширенной втул-

кой b звена 8, Рычаг 2, вращаю-

щийся вокруг неподвижной оси С,

входит во вращательную пару В

со звеном 8. При вращении экс-

центрика 1 собачка 3, шарнирно

соединенная с рычагом 2, повора-

чивает храповое колесо 4 в сторо-

ну вращения эксцентрика. Пружи-

на 7 обеспечивает силовое замы-

кание собачки 3 с храповым коле-

сом 4, в конце поворота которого

на один шаг колесо стопорится

стопором 5, включение которого

производится воздействием верх-

него конца а рычага 2 на плоскую

пружину 6.

112

1722

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С КУЛИСНЫМ ПРИВОДОМ

РХ

Ш

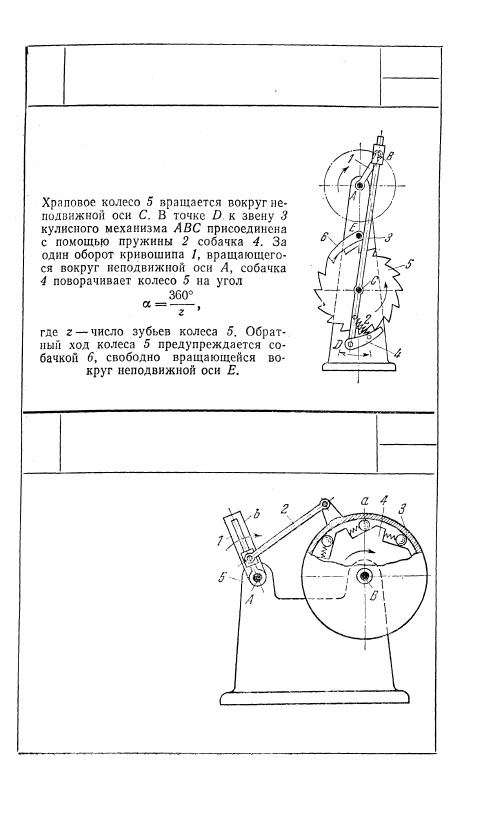

1723

РЫЧАЖНО-ХРАПОВОЙ

МЕХАНИЗМ АВТОЛОГА

РХ

Ш

Звено 3, качающееся вокруг

неподвижной оси В, приво-

дится в качательное движе-

ние кривошипом 1, вращаю-

щимся вокруг неподвижной

оси A, и шатуном 2. Звено

3 сообщает посредством ро-

ликов а храповому колесу

4, вращающемуся вокруг не-

подвижной оси В, прерыви-

сто - вращательное движе-

ние в направлении, указан-

ном стрелкой. Угол поворота

звена 3 регулируется по-

средством изменения длины

кривошипа 1, что осуществляется перемещением ползуна 5 в

прорези b и закреплением его в требуемом положении.

113

1724

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ХРАПОВОЙ РЕЙКОЙ

РХ

Ш

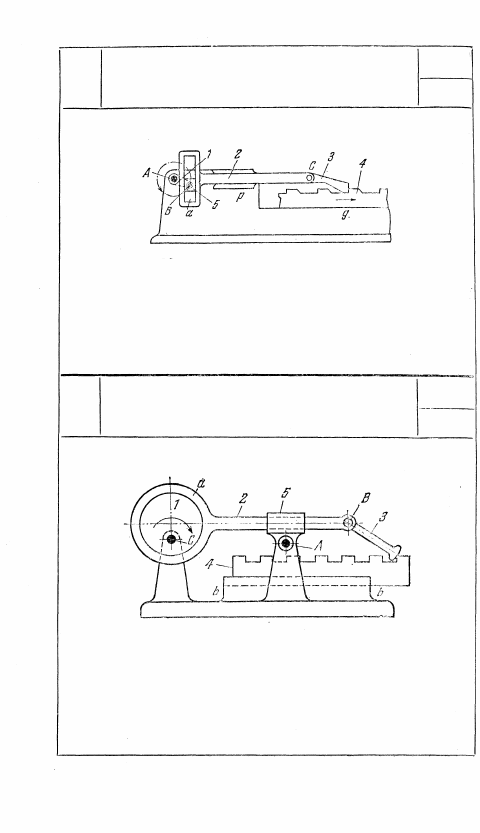

Кривошил 1, вращающийся вокруг неподвижной оси A, вхо-

дит во вращательную пару В с ползуном 5, скользящим в про-

рези а звена 2, которое скользит в неподвижной направляющей

р. В точке С к звену 2 шарнирно присоединена собачка 3, вхо-

дящая в зацепление с храповой рейкой 4, скользящей по

неподвижной направляющей g. При вращении кривошипа 1

кулиса 2 движется возвратно-поступательно, и шариирно

соединенная с ней собачка 3 перемещает рейку 4 с остановками.

1725

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ХРАПОВОЙ РЕЙКОЙ

РХ

Ш

Шатун 2 с расширенной втулкой а охватывает круглый экс-

центрик 1, вращающийся вокруг неподвижной оси С и входит

в поступательную пару со звеном 5, поворачивающимся во-

круг оси A. При вращении эксцентрика шатун 2 и собачка 3

перемещают рейку 4 вдоль неподвижных направляющих b — b.

Собачку 3 можно перекинуть вокруг оси В и этим изменить

направление движения рейки.

114

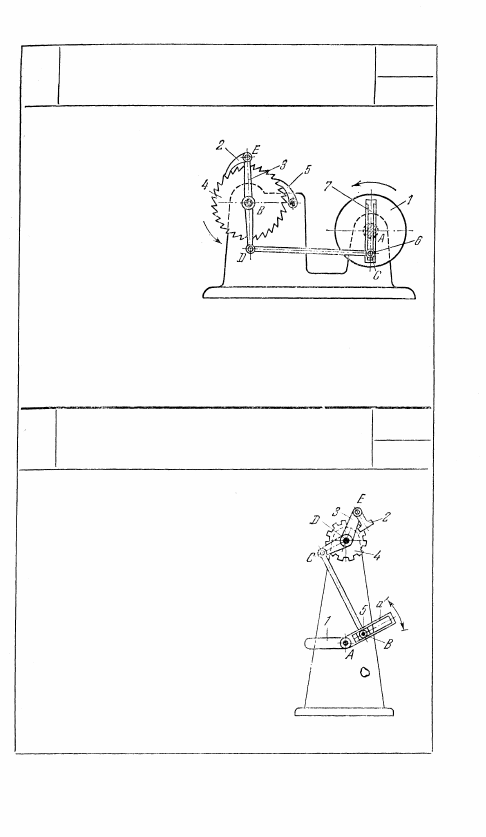

Звено 1 вращается во-

круг неподвижной оси

A. Звено 3 и храповое

колесо 4 вращаются не-

зависимо друг от друга

вокруг неподвижной оси

В. В точке Е со звеном

3 шарнирно соединена

собачка 2, входящая в

зацепление с храповым

колесом 4. При враще-

нии звена 1 шарнирного

четырехзвенника АСDВ

собачка 2 вращает храповое колесо 4. Собачка 5 препятствует

вращению храпового колеса в сторону, противоположную ука-

занной стрелкой. Передвигая ползун 6 вдоль кулисы 7 и за-

крепляя его, можно изменять скорость вращения храпового

колеса.

1727

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ

ВЫХОДНОГО ЗВЕНА

РХ

Ш

К коромыслу 3 шарнирного четырех-

звенника ABCD в точке Е шарнирно

присоединена собачка 2. Храповое ко-

лесо 4 вращается вокруг неподвиж-

ной оси D. При качании рычага 1

собачка 2 поворачивает храповое ко-

лесо 4. Передвигая ползун 5 вдоль

прорези а и закрепляя его в ней,

можно изменять угол поворота хра-

пового колеса.

115

1726

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ ВЫХОДНОГО

ЗВЕНА

РХ

Ш
