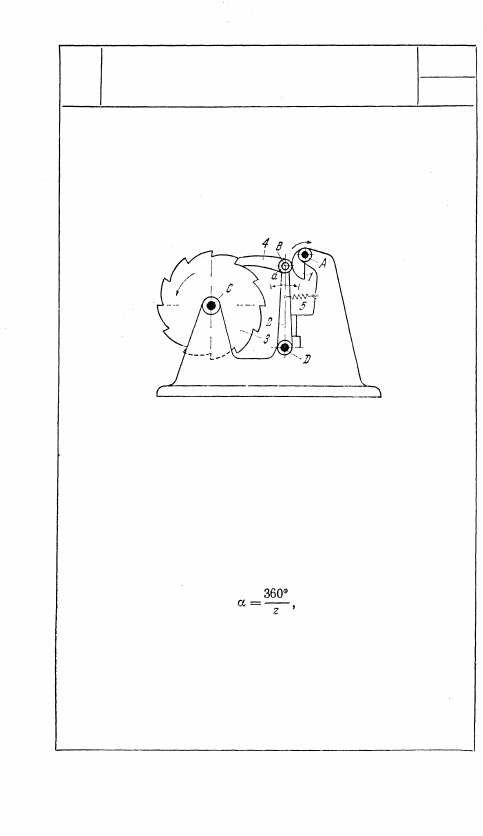

1715

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С КУЛАЧКОВЫМ ПРИВОДОМ

РХ

Храповое колесо 3 вращается вокруг

неподвижной оси С. Кулачок 1 вра-

щается вокруг неподвижной оси A,

воздействуя на ролик а, вращающий-

ся вокруг оси В рычага 2. Силовое

замыкание осуществляется пружиной

5. Кулачок 1, вращаясь в направле-

нии, указанном стрелкой, воздейству-

ет на рычаг 2, вращающийся вокруг

неподвижной оси D, собачка 4 кото-

рого поворачивает храповое колесо 3.

За один оборот кулачка 1 колесо 3

поворачивается на угол

где z — число зубьев колеса 3.

108

П

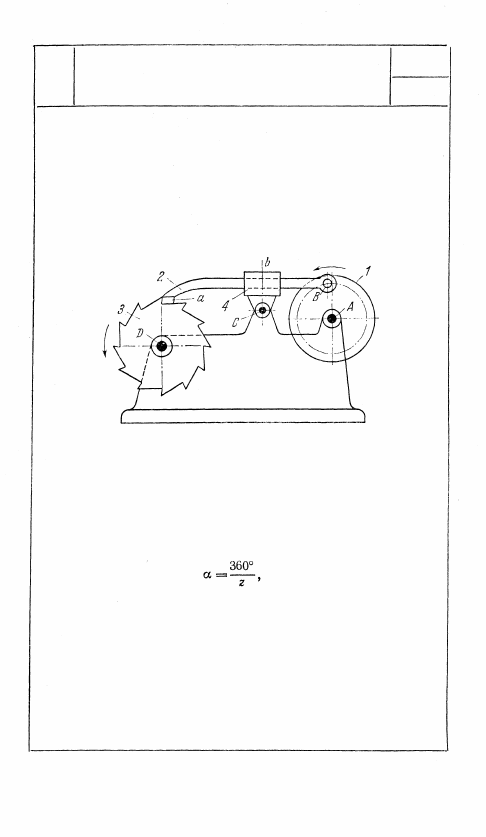

1716

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С КУЛИСНЫМ ПРИВОДОМ

РХ

Рычаг 2, входящий в точке В во вращатель-

ную пару со звеном 1, скользит в направля-

ющей b кулисы 4, вращающейся вокруг не-

подвижной оси С. Храповое колесо 3 вращает-

ся вокруг неподвижной оси D. При вращении

звена 1 вокруг неподвижной оси А рычаг 2 вы-

ступом а поворачивает храповое колесо 3 в на-

правлении, указанном стрелкой. За один оборот

звена 1 рычаг 2 поворачивает колесо 3 на угол

где z — число зубьев колеса 3.

109

П

3. МЕХАНИЗМЫ ШЕСТИЗВЕННЫЕ ОБЩЕГО

Н А З Н А Ч Е Н И Я (1717—1728)

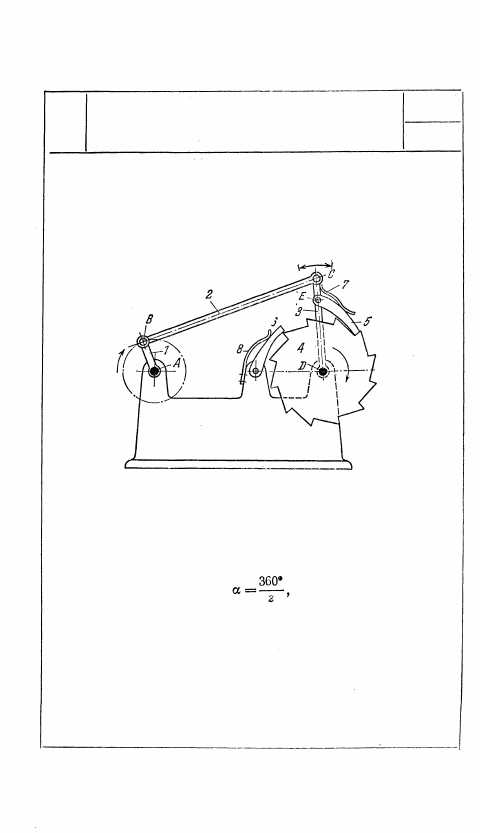

1717

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С КРИВОШИПНО-КОРОМЫСЛОВЫМ

ПРИВОДОМ

РХ

ш

Храповое колесо 4 вращается вокруг не-

подвижной оси D. В точке Е звена 3 меха-

низма шарнирного четырехзвенника ABCD

с шатуном 2 и коромыслом 3 присоединена

собачка 5 с пружиной 7. За один оборот

кривошипа 1 собачка 5 поворачивает коле-

со 4 на угол

где z — число зубьев колеса 4. Собачка 6

с пружиной 8 предупреждает обратный ход

колеса 4.

110

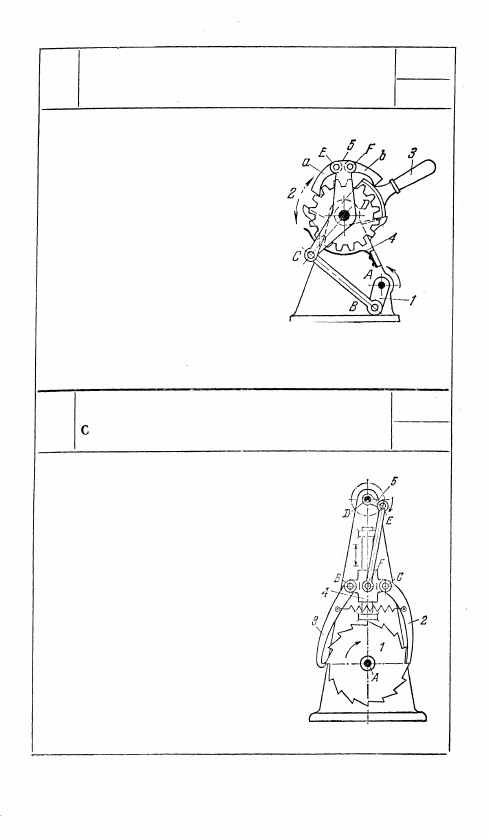

1718

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

с КРИВОШИПНО-КОРОМЫСЛОВЫМ

ПРИВОДОМ

РХ

ш

К коромыслу 5 шарнирного четы-

рехзвенника ABCD в точках Е и

F шарнирно присоединены собач-

ки а и b. Храповое колесо 2 вра-

щается вокруг неподвижной оси D.

При вращении кривошипа 1 со-

бачка а поворачивает храповое ко-

лесо 2 в направлении, указанном

стрелкой. Собачка b в это время

выведена из зацепления рукояткой

3. Переключением рукоятки 3

можно ввести в зацепление собач-

ку b и вывести из зацепления со-

бачку а. При этом храповое ко-

лесо 2 будет поворачиваться в направлении, указанном пунк-

тирной стрелкой. Пружина 4 служит для притормаживания

движения колеса 2.

1719

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

КРИВОШИПНО-ПОЛЗУННЫМ ПРИВОДОМ

РХ

ш

Вращение храпового колеса 1 вокруг

неподвижной оси A осуществляется

собачками 2 и 3, присоединенными в

точках С и B к ползуну 4 кривошип-

но-ползунного механизма DEF. Со-

бачка 2 работает при опускании пол-

зуна 4, а собачка 3 — при его подъе-

ме. За один полный оборот кривоши-

па 5 колесо 1 поворачивается на угол,

равный a = 720°/z, где z — число

зубьев колеса 1.
