1649

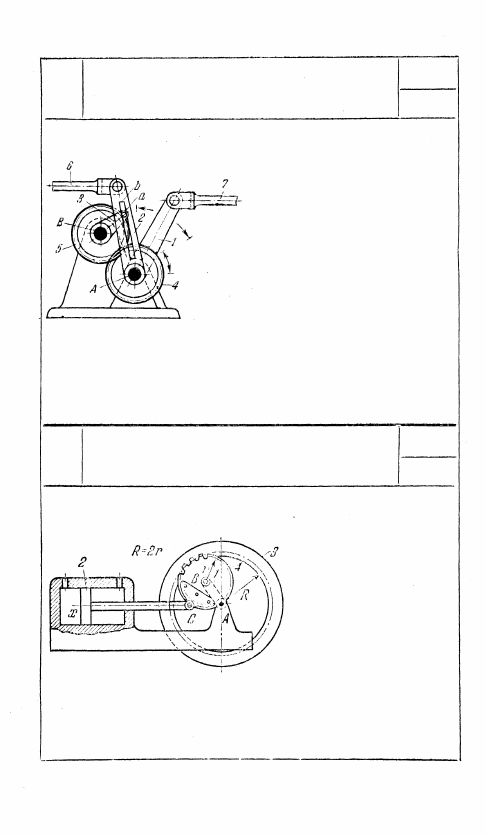

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

РЗ

Рычаг 1 приводится во врлща-

телыюе движение вокруг непо-

движной оси A промежуточным

звеном 7 от привода, не пока-

занного на чертеже. С рычагом

1 жестко связано зубчатое ко-

лесо 4, находящееся в зацеп-

лении с зубчатым колесом 5,

вращающимся вокруг непод-

вижной оси В. С колесом 5 же-

стко связан кривошип 3, па-

лец а которого скользит в про-

рези b рычага 2, вращающегося вокруг оси A. Рычаг 2 пере-

дает движение промежуточному звену 6, связанному с выход-

ной частью механизма, не показанной на чертеже, Таким об-

разом вращательное движение рычага 1 преобразуется в ка-

ч а т е л н о е движение рычага 2.

1650

РЫЧАЖНО-ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ

М Е Х А Н И З М КРУГОВ  К А Р Д А Н А

Звено 1 вращается во-

круг неподвижной оси A.

Зубчатое колесо 4 вхо-

дит во вращательную па-

ру со звеном 1 и зубчатую

пару с неподвижным ко-

лесом 3. Если радиусы

R и r начальных окруж-

ностей колес удовлетво-

ряют условию R/r=2, то

точка С, лежащая на на-

чальной окружности ко-

леса 4, движется по прямой Ах. Таким образом механизм осу-

ществляет трансформацию поступательного движения порш-

ня 2 вдоль направляющих во вращательное движение звена 1

относительно оси A.

52

Ч

РЗ

ч

3. МЕХАНИЗМЫ ПЯТИЗВЕННЫЕ ОБЩЕГО

Н А З Н А Ч Е Н И Я (1651-1656)

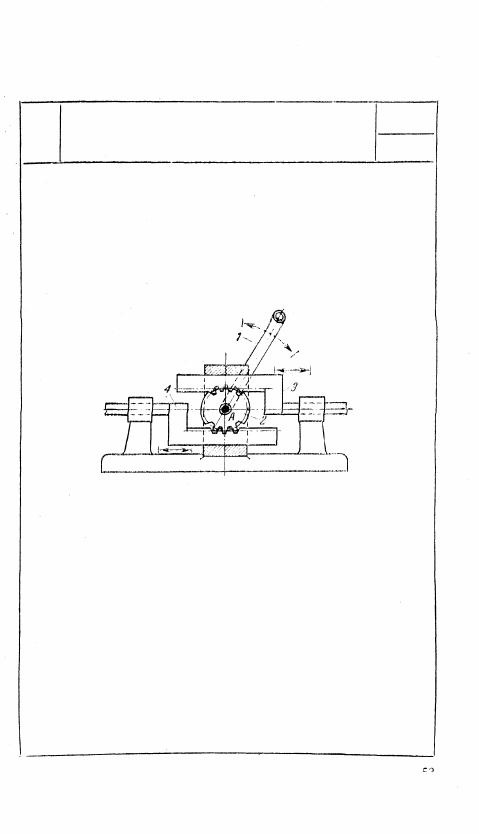

1651

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУМЯ РЕЙКАМИ

РЗ

С рычагом 1, вращающимся вокруг не-

подвижной оси А, жестко связано зуб-

чатое колесо 2, входящее в зацепление

с двумя зубчатыми рейками 3 и 4. При

качательном движении рычага 1 рейки

3 и 4 совершают возвратно-поступатель-

ные движения во взаимно противопо-

ложных направлениях с равными по ве-

личине скоростями.

П

53

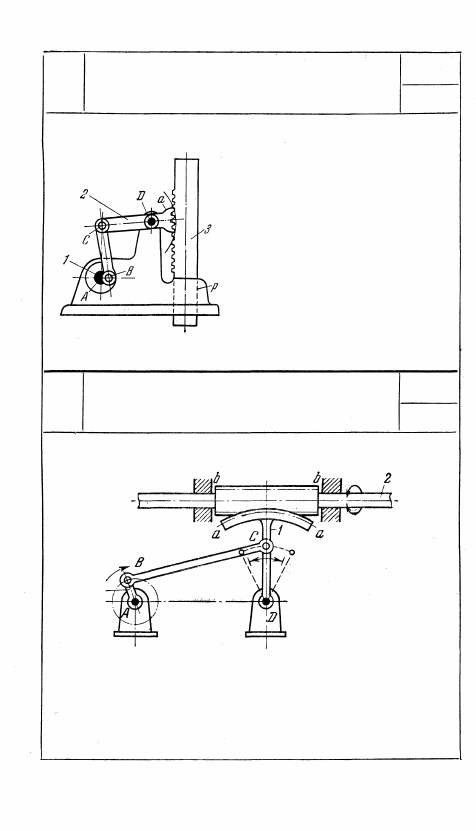

Коромысло 2 шарнирного четы-

рехзвенника ABCD, вращающееся

вокруг неподвижной оси D, имеет

круглый зубчатый сектор а, кото-

рый входит в зацепление с рей-

кой 3, скользящей в неподвижной

направляющей р. При вращении

кривошипа 1 вокруг неподвижной

оси A коромысло 2 сообщает рей-

ке 3 возвратно-поступательное дви-

жение.

1653

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ЧЕРВЯЧНЫМ ЗАЦЕПЛЕНИЕМ

РЗ

Сектор а—а винтового колеса 1 кривошипно-коромыслового

механизма ABCD приводит во вращательное движение эвено

2, снабженное червяком b — b. Возможность осуществления

вращения звена 2 обеспечивается соответствующим подбором

угла подъема и шага червяка.

54

1652

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С РЕЕЧНЫМ ЗАЦЕПЛЕНИЕМ

РЗ

П

П

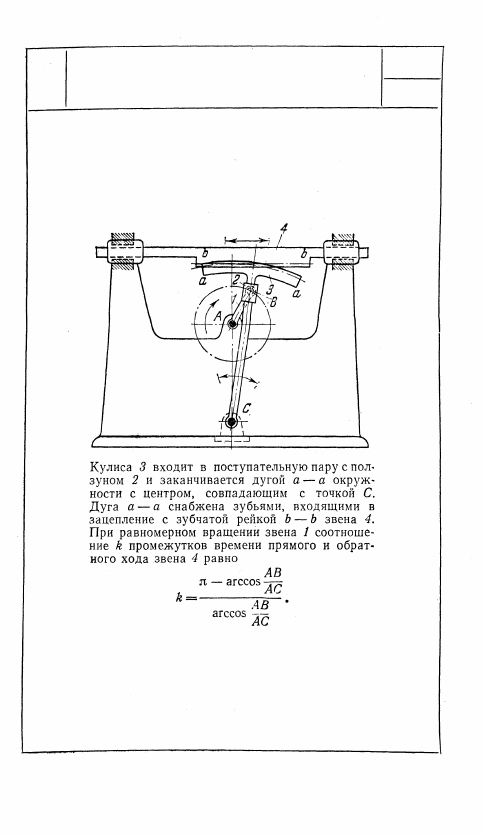

1654

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С РЕЕЧНЫМ ЗАЦЕПЛЕНИЕМ

РЗ

55

П
