1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ ОБЩЕГО

Н А З Н А Ч Е Н И Я (1645)

1645

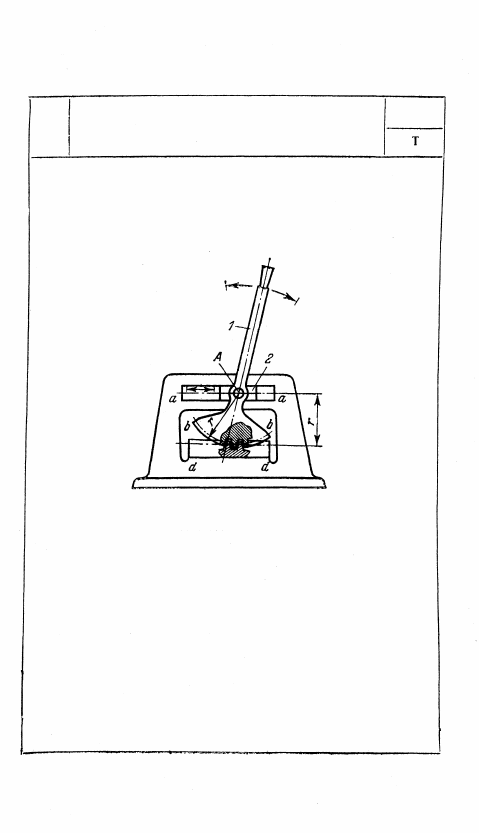

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С  Р Е Е Ч Н Ы М  З А Ц Е П Л Е Н И Е М

РЗ

Рычаг 1 входит во вращательную

пару А с ползуном 2, скользящим

в неподвижных направляющих

а — а, и оканчивается круглым

зубчатым сектором b — b, входя-

щим в зацепление с неподвижной

рейкой d — d. При повороте ры-

чага 1 зубчатый сектор b — b пе-

рекатывается по рейке d — d, со-

общая ползуну 2 возвратно-посту-

пательное движение в направляю-

щих а — а.

49

2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1646-1650)

1646

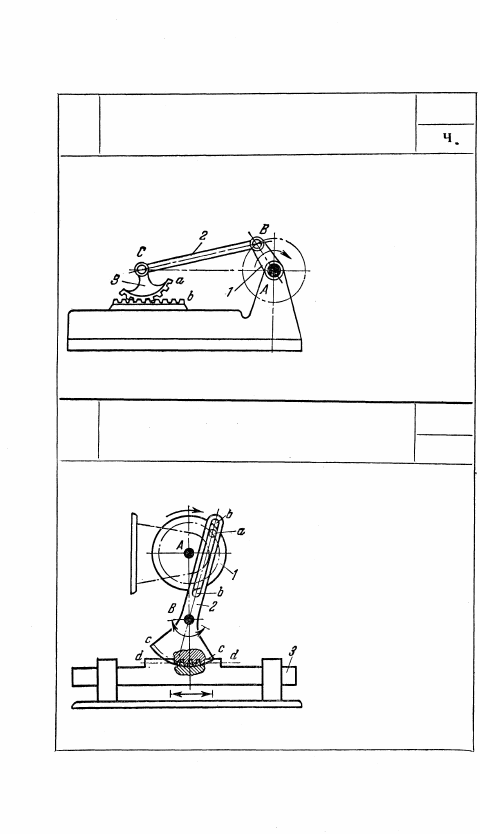

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗУБЧАТЫМ СЕКТОРОМ И РЕЙКОЙ

РЗ

Шатун 2 входит во вра-

щательную пару В с кри-

вошипом 1 и вращатель-

ную пару С со звеном 3,

представляющим собой

сектор а круглого зубча-

того колеса, перекатыва-

ющийся по неподвижной

зубчатой рейке b. При

этом точка С совершает

прямолинейное возврат-

но-поступательное дви-

жение.

1647

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ С ЗУБЧАТЫМ

СЕКТОРОМ И РЕЙКОЙ

РЗ

Диск 1 снабжен паль-

цем а, входящим в про-

резь b — b звена 2, кото-

рое имеет круглый зуб-

чатый сектор с — с, вхо-

дящий в зацепление с

зубчатой рейкой d — d

звена 3. При вра-

щении диска 1 вокруг

неподвижной оси А зве-

но 2 качается вокруг не-

подвижной оси В, сооб-

щая возвратно-поступа-

тельное движение звену

3. Промежутки времени

прямого и обратного хо-

дов звена 3 различны,

50

Ч

1648

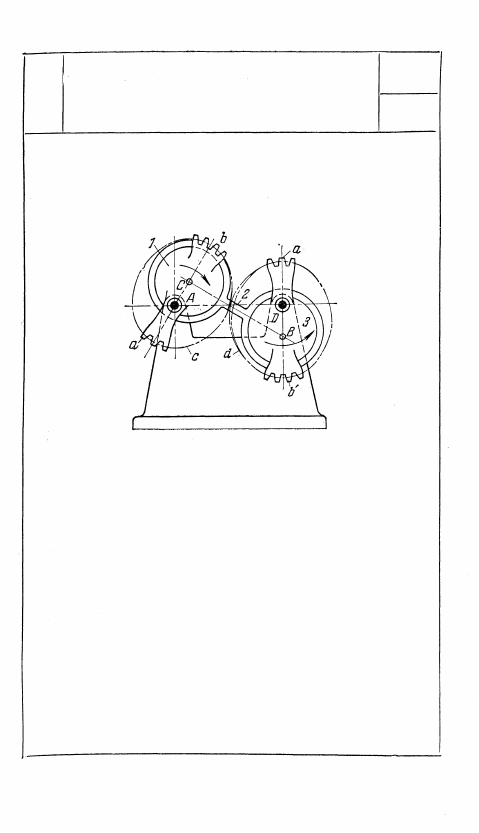

ЭКСЦЕНТРИКОВЫЙ МЕХАНИЗМ

АНТИПАРАЛЛЕЛОГРАММА

С ПРЕДОХРАНИТЕЛЬНЫМИ

ЗУБЧАТЫМИ СЕКТОРАМИ

РЗ

Длины звеньев механизма удовлетворяют усло-

виям: AC=DB и AD = CB. Кривошипы 1 и 3

выполнены в виде эксцентриков. Шатун 2 име-

ет расширенные втулки, охватывающие эти

эксцентрики. При вращении эксцентрика 1 по

часовой стрелке эксцентрик 3 вращается про-

тив часовой стрелки. В правом предельном по-

ложении механизма зубчатый сектор b эксцен-

трика 1 входит в зацепление с сектором а' экс-

центрика 3. В левом предельном положении в

зацепление входят соответственно секторы а

и b', вследствие чего исключается неопреде-

ленность в движении механизма. Механизм

эквивалентен механизму двух эллиптических

колес с и d, фокусы эллипсов которых будут

соответственно в точках А, С, В и D.

51
