Механизмы в современной технике (Артоболевский) - часть 266





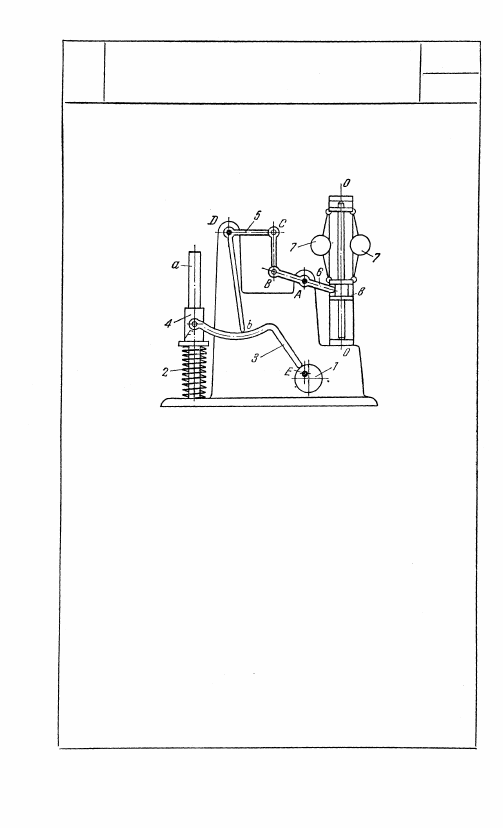

1623

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

РК

Рг

Центробежный регулятор 7 перемещает муфту

8 вдоль неподвижной оси О — О, поворачивая

при этом рычаг 9 вокруг неподвижной оси A.

Шарнирным четырехзвенником ABCD враще-

ние рычага 6 трансформируется во вращение

звена 5, имеющего форму коленчатого рычага.

Эксцентрик 1, вращающийся вокруг неподвиж-

ной оси Е, воздействует на рычаг 3, который

входит во вращательную пару F с ползуном

4, скользящим вдоль неподвижной направля-

ющей а. Силовое замыкание механизма осуще-

ствляется пружиной 2. При вращении эксцент-

рика 1 рычаг 3 качается относительно конца b

коленчатого рычага 5, положение -которого

устанавливается центробежным регулятором 7;

при этом ползун 4 совершает возвратно-посту-

пательное движение с различной величиной

хода в зависимости от угловой скорости регу-

лятора 7.

32

8. МЕХАНИЗМЫ ПЕРЕКАТЫВАЮЩИХСЯ

РЫЧАГОВ (1624-1636)

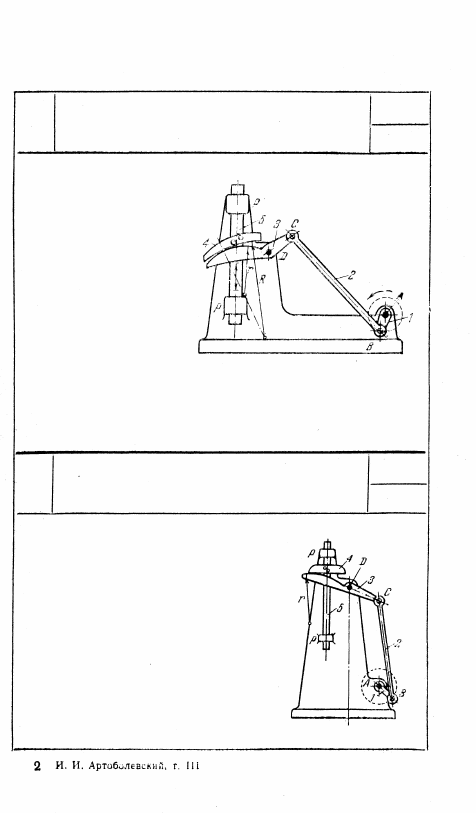

1624

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РК

ПР

Кривошип 1, вращаю-

щийся вокруг неподвиж-

ной осп A, входит во

вращательную пару В с

шатуном 2, который вхо-

дит во вращательную

пару С с рычагом 3.

вращающимся вокруг

неподвижной оси D. Пол-

зун 5, скользящий в не-

подвижных направляю-

щих р — р, имеет рычаг

4. Возвратно-поступательное движение звена 5 осуществля-

ется перекатыванием друг по другу без скольжения рычагов 3

и 4. Профиль рычага 3 выполнен по дуге окружности радиуса

r, профиль рычага 4 выполнен по дуге окружности радиуса

R=2r.

1625

РЫЧАЖНО-КУЛАЧКОВЫЙ  М Е Х А Н И З М

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РК

ПР

Кривошип 1, вращающийся вокруг не-

подвижной оси A, входит во вращатель-

ную пару В с шатуном 2, который вхо-

дит во вращательную пару С с рычагом

3, вращающимся вокруг неподвижной

оси D. Звено 5, движущееся в неподвиж-

ных направляющих р — р, имеет жестко

связанный с ним рычаг 4. Возвратно-по-

ступательное движение звена 5 осущест-

вляется перекатыванием со скольжением

двух профилированных рычагов 3 и 4.

Профиль рычага 3 выполнен по дуге

окружности радиуса r, профиль звена 4

выполнен по прямой.

33

Кривошип 1, вращающийся вокруг непо-

движной оси A, входит во вращательную

пару В с шатуном 2, который входит во

вращательную пару С с рычагом 3, вра-

щающимся вокруг неподвижной оси D.

Звено 5, движущееся в неподвижных на-

правляющих рр, имеет жестко связанный

с ним рычаг 4. Возвратно-поступательное

движение звена 5 осуществляется перека-

тыванием со скольжением профилированных

рычагов 3 и 4. Профиль рычага 3 выполнен

по прямой, профиль рычага 4 выполнен по

дуге окружности радиуса r.

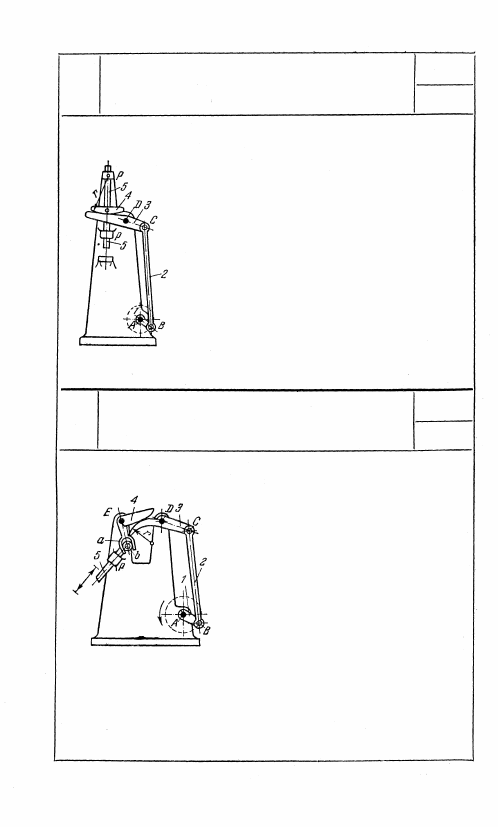

1627

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РК

ПР

Кривошип 1, вращающийся вокруг не-

подвижной оси A, входит во враща-

тельную пару В с шатуном 2, кото-

рый входит во вращательную пару С

с рычагом 3, вращающимся вокруг не-

подвижной оси D. Рычаг 4, вращаю-

щийся вокруг неподвижной оси Е,

имеет втулку а, в которой скользит

ролик b звена 5, скользящего в не-

подвижной направляющей р. Про-

филь рычага 3 очерчен по дуге ок-

ружности радиуса r. Профиль рыча-

га 4 очерчен по кривой, удовлетворяющей условию отсутствия

скольжения рычагов друг по другу, т. е. соответствует очерта-

нию центроиды в относительном движении рычагов 3 и 4. Воз-

вратно-поступательное движение звена 5 осуществляется пере-

катыванием без скольжения рычагов 3 и 4 друг по другу.

34

1626

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РК

ПР

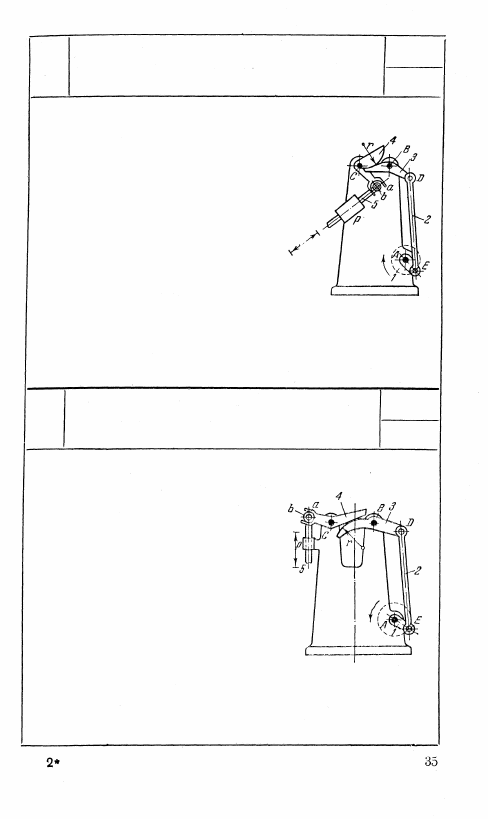

1628

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РК

ПР

Кривошип 1, вращающийся вокруг не-

подвижной оси A, входит во враща-

тельную пару Е с шатуном 2, кото-

рый входит во вращательную пару

D с рычагом 3, вращающимся вокруг

неподвижной оси В. Рычаг 4, вра-

щающийся вокруг неподвижной оси

С, имеет вилку а, в которой скользит

ролик b звена 5, движущегося в не-

подвижной направляющей р. Возврат-

но-поступательное движение звена 5

осуществляется перекатыванием со

скольжением профилированных рычагов 3 и 4. Профиль ры-

чага 3 выполнен по прямой, профиль рычага 4 выполнен по

дуге окружности радиуса r.

1629

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РК

ПР

Кривошип 1, вращающийся вокруг

неподвижной оси A, входит во вра-

щательную пару Е с шатуном 2, ко-

торый входит во вращательную пару

D с рычагом 3, вращающимся вокруг

неподвижной оси В. Рычаг 4, вра-

щающийся вокруг неподвижной оси С,

имеет вилку а, в которой скользит

ролик b звена 5, движущегося в не-

подвижной направляющей р. Возврат-

но-поступательное движение звена 5

осуществляется перекатыванием со

скольжением профилированных рычагов 3 и 4. Профиль ры-

чага 3 выполнен по дуге окружности радиуса r. Профиль ры-

чага 4 выполнен по прямой.
