Механизмы в современной технике (Артоболевский) - часть 264





3. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1613)

1613

КРИВОШИПНО-ПОЛЗУННЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РК

м

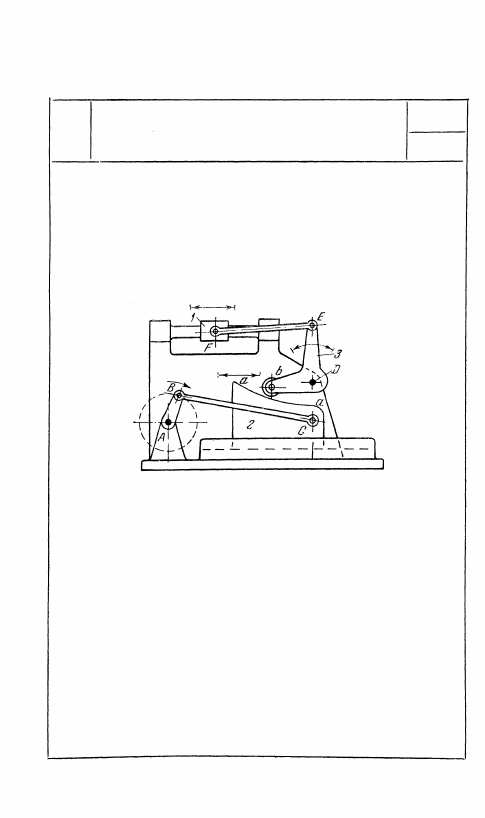

Ползун 2 кривошипно-ползунного механиз-

ма ABC имеет профилированную поверх-

ность а — а, по которой перекатывается ро-

лик b звена 3, совершающего качательное

движение вокруг неподвижной оси D. Пол-

зун 1 коромыслово-ползунного механизма

DEF совершает возвратно-поступательное

движение.

24

1614

РЫЧАЖНО-КУЛАЧКОВАЯ

ПРОСТРАНСТВЕННАЯ МУФТА

РК

МС

4. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(1614-1615)

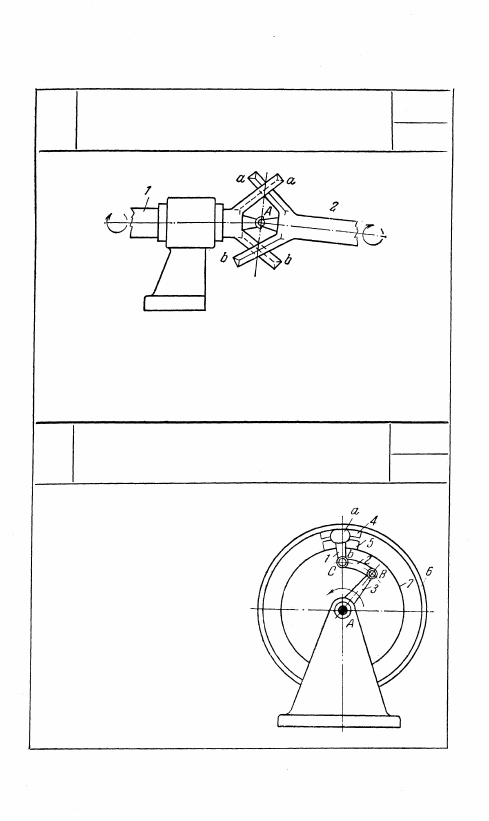

Звено 1 входит в сферическую пару А со звеном 2. Звенья 1

и 2 снабжены пальцами а и b треугольного сечения, имеющи-

ми соприкосновения по прямолинейным граням. Вращение от

вала 1 передается валу 2 при условии пересечения их осей в

одной точке А и симметричного расположения соприкасающих-

ся элементов пальцев а, а и b,b.

1615

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ФРИКЦИОННОЙ МУФТЫ

РК

МС

Звено 3, жестко связанное с ди-

ском 7, вращается вокруг не-

подвижной оси A. Звено 2 вхо-

дит во вращательные пары В

и С со звеньями 3 и 1. Звено 1

оканчивается кулачком а, про-

филь которого имеет овальную

форму. При вращении звена 3

в направлении, указанном

стрелкой, колодки 4 и 5 разво-

дятся кулачком а между обо-

дами дисков 6 и 7, обеспечивая

их сцепление. При обратном

вращении звена 3 шарнир С

доходит до упорного пальца,

на рисунке не показанного. В

этом положении сцепление меж-

ду дисками отсутствует.

25

5. МЕХАНИЗМЫ С ОСТАНОВКАМИ

(1616-1618)

1616

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ ПРЕОБРАЗОВАНИЯ

ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО

ДВИЖЕНИЯ В ПРЕРЫВИСТОЕ ДВИЖЕНИЕ

РК

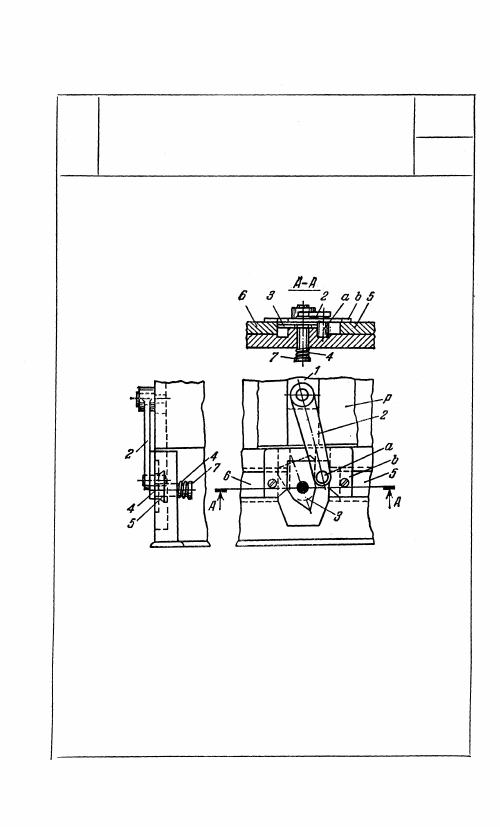

При перемещении ползуна 1 в неподвижной на-

правляющей р ролик а рычага 2, обкатывая

кулачок 3, сообщает возвратно-поступательное

движение ползунам 5 и 6, связанным плитой

b. Благодаря пружине 4 возникают силы тре-

ния между стойкой и фланцем 7, препятству-

ющие произвольному повороту кулачка 3.

26

О

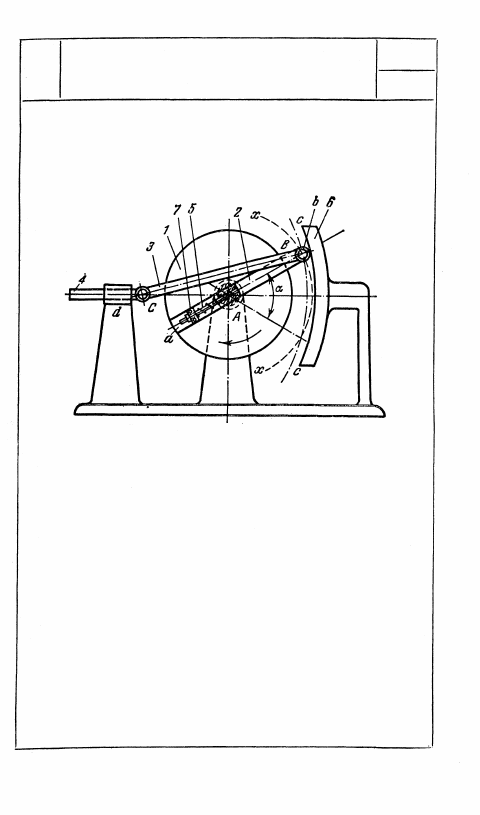

Диск 1, снабженный прорезью а, вращается вокруг не-

подвижной оси A. Звено 4 движется возвратно-поступа-

тельно в неподвижной направляющей d. При вращении

диска 1 движение передается звену 4 посредством ша-

туна 3, входящего во вращательные пары B и С со звеном 2

и звеном 4. Звено 2 входит в прорезь а диска 1 и может

перемещаться, находясь под действием пружины 5, кото-

рая одним своим концом упирается в закрепленную на

диске планку 7. На цапфе В установлен ролик b. Пока

ролик b не находится в соприкосновении с профилем

с—с неподвижного кулачка 6, точка В звена 2 описы-

вает окружность радиуса АВ и звено 4 движется воз-

вратно-поступательно. Когда ролик b войдет в соприкос-

новение с кулачком 6, профиль которого описан по

окружности радиуса СВ, звено 4 остановится. Продолжи-

тельность остановки определяется углом а. Контакт ро-

лика b с профилем детали 6 обеспечивается пружиной 5.

27

1617

ШАРНИРНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ

РК

О
