1. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ

(1600—1603)

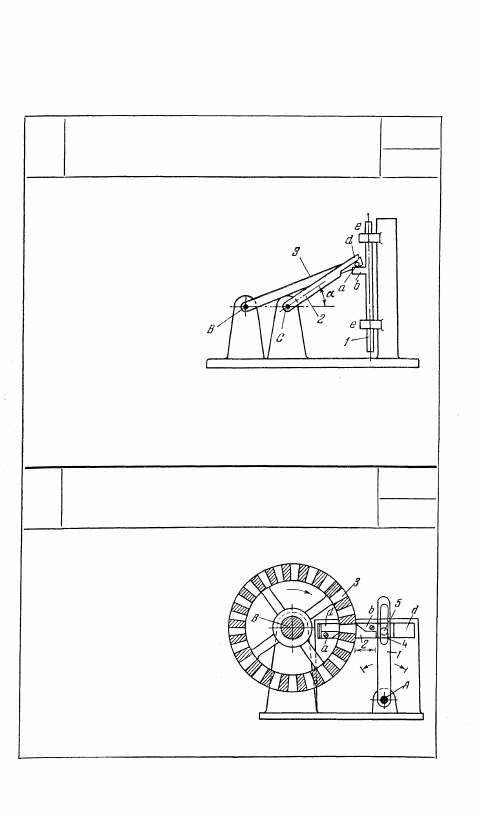

1600

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПРИБЛИЖЕННО-РАВНОМЕРНЫМ

ПЕРЕМЕЩЕНИЕМ ВЫХОДНОГО ЗВЕНА

РК

Длины звеньев механиз-

ма удовлетворяют усло-

вию BС = 0,34Ва. Звено 3,

вращающееся вокруг не-

подвижной оси В, несет

на себе палец а, сколь-

зящий по выступу b зве-

на 1, скользящего в не-

подвижных направляю-

щих е. Звено 2, вращаю-

щееся вокруг неподвиж-

ной оси С, выступом d

скользит по пальцу а . Выступ b образует угол в 90° с осью

направляющих е. При равномерном вращении звена 2 на

угол а в обе стороны от направления ВС звено 1 движется

приближенно равномерное.

1601

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ
С ПОСТУПАТЕЛЬНО ДВИЖУЩИМИСЯ

КУЛАЧКАМИ

РК

Колесо 3 вращается вокруг не-

подвижной оси В. Рычаг 1, ка-

чающийся вокруг неподвижной

оси А, прорезью 4 воздейству-

ет на палец 5, укрепленный на

ползуне 2, движущемся посту-

пательно в неподвижных на-

правляющих d — d. Укреплен-

ные на ползуне 2 кулачки а и

b, входя попеременно в ради-

ально расположенные пазы ди-

ска 3, заставляют его непре-

рывно вращаться.

17

Ч

Ч

Входное звено 1 вращается вокруг не-

подвижной оси А. Со звеном 1 шар-

нирно соединен двуплечий рычаг 3 с

роликами 4 и 5. Ролик 4 катится по

неподвижному кулачку 2. Ролик 5,

опирающийся на прилив В колеса 6,

вращает последнее с переменной уг-

ловой скоростью. За один оборот

входного звена 1 колесо 6 делает

также один оборот.

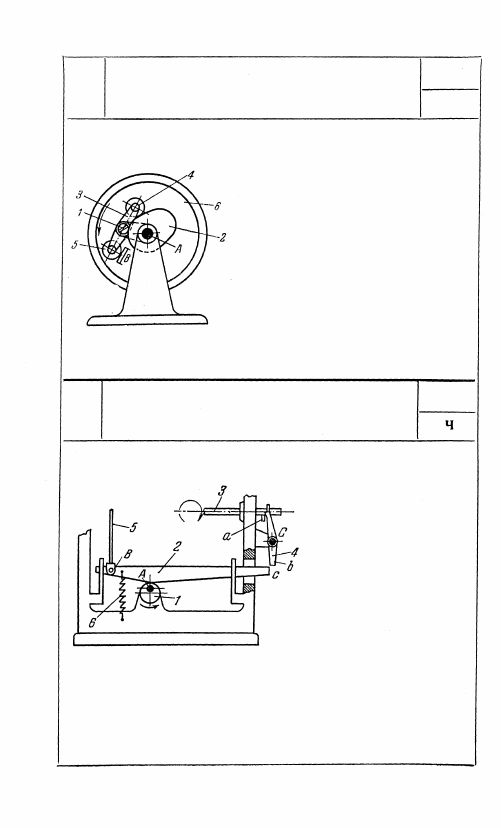

1603

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

С ЭКСЦЕНТРИКОМ

РК

При вращении эксцент-

рика 1 вокруг неподвиж-

ной оси А правый конец

рычага 2, подвешенного

шарнирно на тяге 5, со-

вершает качательное

движение вокруг оси В

как неподвижной. Если

палец а, вращающийся с

валом 3, повернет по на-

правлению движения ча-

совой стрелки рычаг 4

вокруг неподвижной оси С, то последний, упираясь своим кон-

цом в торец с рычага 2, не позволит правому концу рычага 2

кодебаться и под действием эксцентрика 1 будет двигаться

левый конец рычага 2 вместе с тягой 5. Пружина 6 осуществ-

ляет силовое замыкание механизма.

18

1602

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

С НЕПОДВИЖНЫМ КУЛАЧКОМ

РК

Ч

2. МЕХАНИЗМЫ ПЯТИЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1604-1612)

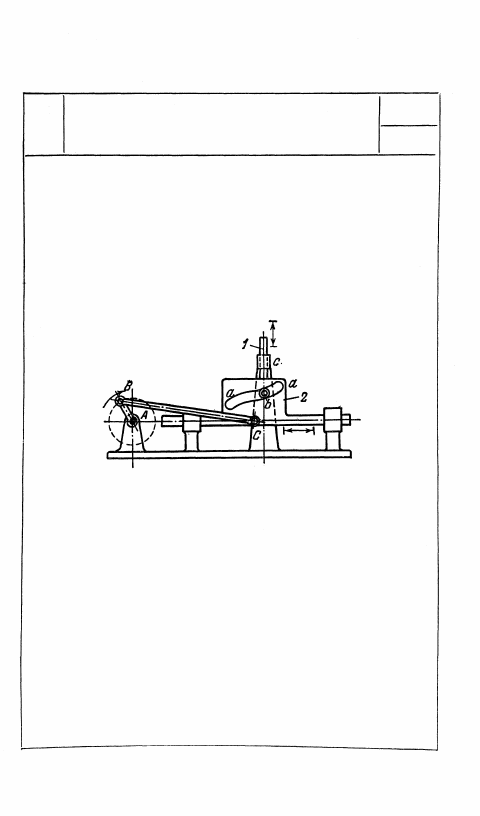

1604

КРИВОШИПНО-ПОЛЗУННЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РК

Ползун 2 кривошипно-ползунного механиз-

ма ABC имеет профилированный паз а — а,

в котором скользит и перекатывается ро-

лик b звена 4, совершающего возвратно-по-

ступательное движение в направляющей с.

Возвратно-поступательное движение ползу-

на 2 трансформируется в возвратно-посту-

пательное движение толкателя 1.

19
