Механизмы в современной технике (Артоболевский) - часть 232

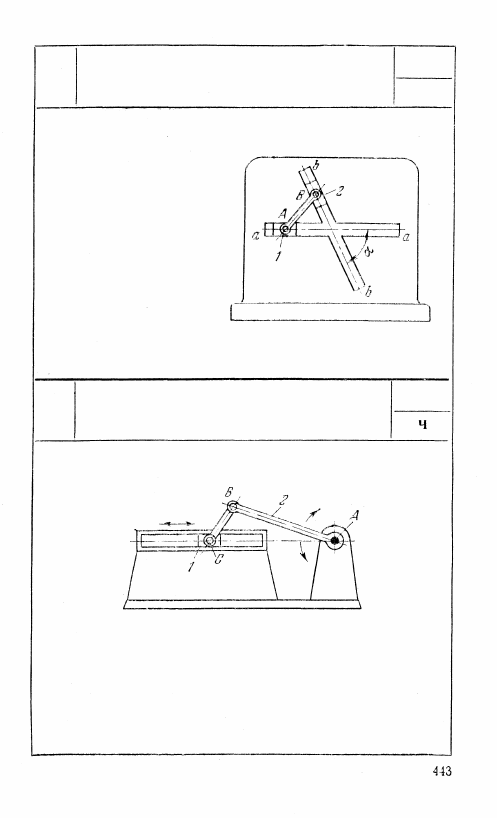

1415

ШАТУННО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ДВУМЯ ПОЛЗУНАМИ

КП

Ч

Ползуны 1 и 2, входящие

в кинематические пары А

и В с шатуном АВ, со-

вершают возвратно-по-

ступательное движение

в неподвижных направля-

ющих а — а и b — b.

Угол а между осями на-

правляющих может быть

любым.

1416

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ПРИВОДОМ ОТ ПОЛЗУНА

кп

Длины звеньев механизма удовлетворяют условию

А В > ВС. При возвратно-поступательном движе-

нии ползуна 1 коромысло 2 качается вокруг не-

подвижной оси A,

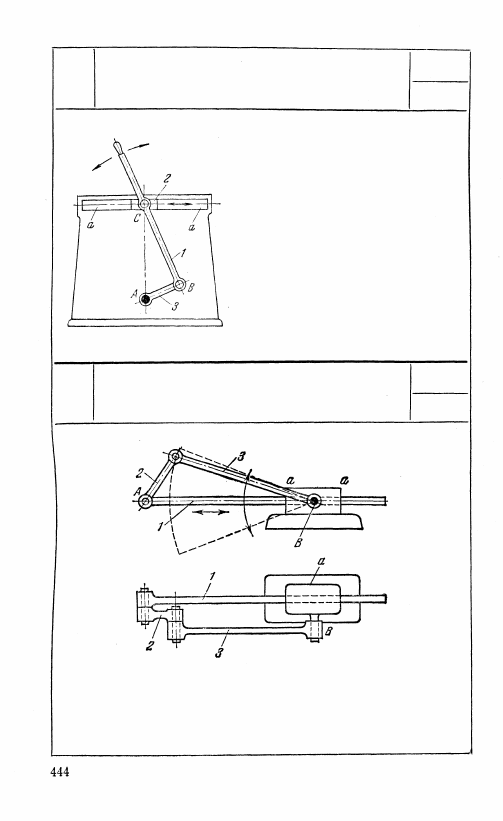

1417

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ПРИВОДОМ ОТ ШАТУНА

КП

Ч

Вращательное движение кривошипа

3 вокруг неподвижной оси А осу-

ществляется шатуном 1, входящим

во вращательную пару В с криво-

шипом 3 и во вращательную пару С

с ползуном 2, скользящим в не-

подвижной направляющей а — а.

1418

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ВЕДУЩИМ ПОЛЗУНОМ

кп

ч

Звено 1 скользит в неподвижных направляющих а — а. Звено 3

вращается вокруг неподвижной оси В. Прямолинейное возвратно-

поступательное движение звена 1 преобразовывается звеном 2

в качательное движение звена 3.

Круговой ползун 1 скользит

в круговой направляющей а — а

с центром в точке А. Шатун 3

входит во вращательные пары В

и С с ползунами 1 и 2. Ползун 2

скользит в неподвижной направ-

ляющей b. При движении пол-

зуна 1 по направляющей а — а

ползун 2 движется возвратно-

поступательно. Механизм экви-

валентен коромыслово-ползун-

ному механизму ABC, у кото-

рого АВ — кривошип.

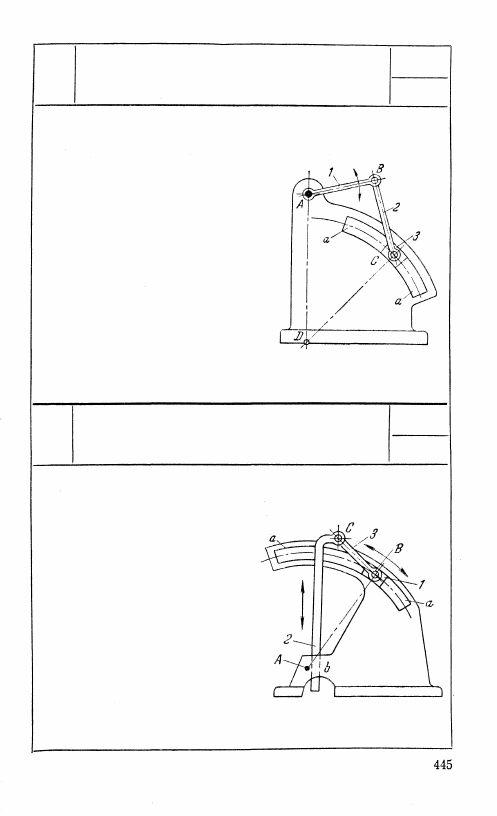

1420

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

С КРУГОВОЙ НАПРАВЛЯЮЩЕЙ

КП

Ч

Длины звеньев механизма удовлет-

воряют условиям: АВ + ВС <

< AD + DC и АВ < ВС <

< CD < AD. Звено 3 выполнено

в форме кругового ползуна, сколь-

зящего по неподвижной круговой

направляющей а — а с центром

в точке D. При качании звена 1

ползун 3 совершает возвратно-кача-

тельное движение в направляющих

а — а. Механизм эквивалентен че-

тырехзвенному двухкоромысловому

шарнирному механизму ABCD, у ко-

торого А В и CD — коромысла и

ВС — шатун.

1419

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

С КРУГОВОЙ НАПРАВЛЯЮЩЕЙ

КП

Ч

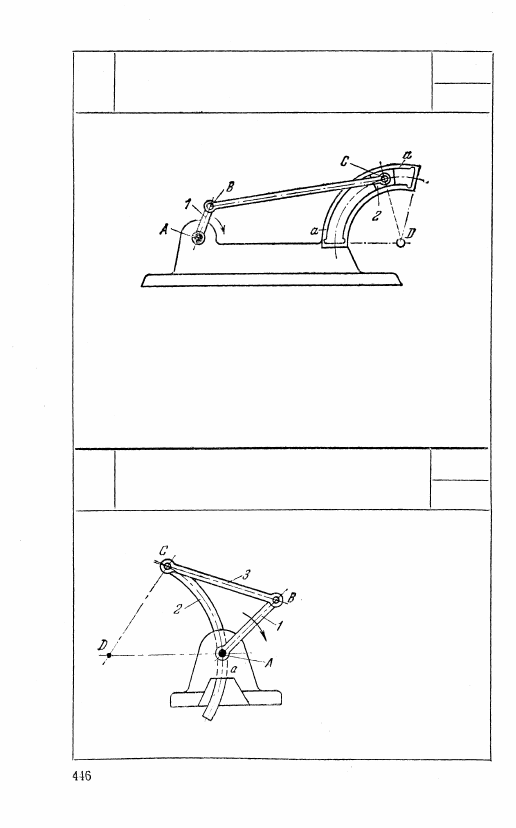

1421

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С КРУГОВОЙ НАПРАВЛЯЮЩЕЙ

КП

Ч

Длины звеньев механизма удовлетворяют условиям: AВ +

+ ВС < AD + CD и АВ < CD < ВС < AD. Звено 2 выпол-

нено в форме кругового ползуна, скользящего в неподвижной

круговой направляющей а — а с центром в точке D. При враще-

нии кривошипа 1 звено 2 совершает возвратно-качательное дви-

жение в направляющей а — а. Механизм эквивалентен четырех-

звенному кривошипно-коромысловому механизму ABCD, у ко-

торого АВ — кривошип, ВС — шатун и CD — коромысло.

1422

КРИВОШИПИО-ПОЛЗУННЫЙ МЕХАНИЗМ

С КРУГОВЫМ ПОЛЗУНОВ

кп

ч

Кривошип 1 вращается

вокруг неподвижной оси

А. Шатун 3 входит во

вращательные пары В и С

с кривошипом 1 и круго-

вым ползуном 2, сколь-

зящим в неподвижной ду-

говой направляющей а

с центром D. Механизм

эквивалентен механизму

шарнирного четырехзвен-

ника ABCD.
