Механизмы в современной технике (Артоболевский) - часть 231





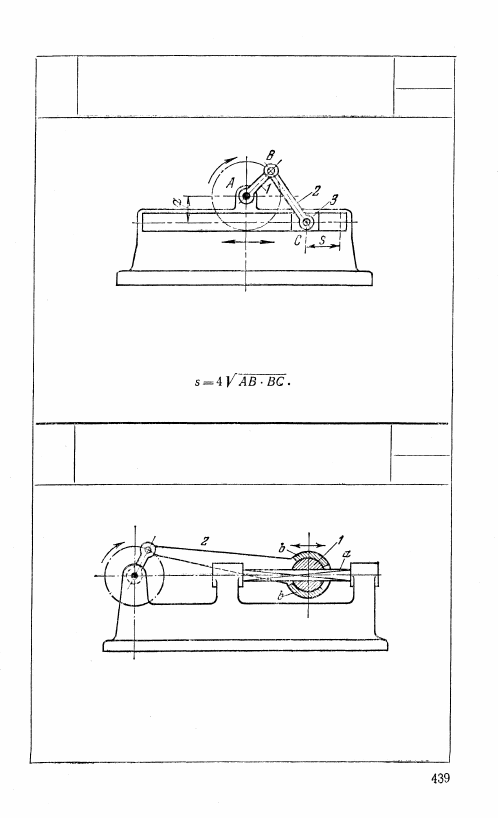

1407

КРИВОШИПНО-ПОЛЗУННЫЙ

ДЕЗАКСИАЛЬНЫЙ МЕХАНИЗМ

КП

Ч

Длины звеньев механизма удовлетворяют условию ВС = AB +

+ а. При верхнем вертикальном положении кривошипа 1 точки

A, B и С лежат на одной прямой, и имеет место неопределенность

в движении механизма. Если ползун 3 из этого положения будет

двигаться влево, то полный ход s ползуна будет равен

1408

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ШАРОВЫМ ШАРНИРОМ

КП

Ч

Со стойкой механизма жёстко связана призматическая направ-

ляющая а. Ползун 1 выполнен в форме шара с призматическим

отверстием. Сферические поверхности b шатуна 2 охватывают

шаровой ползун 1.

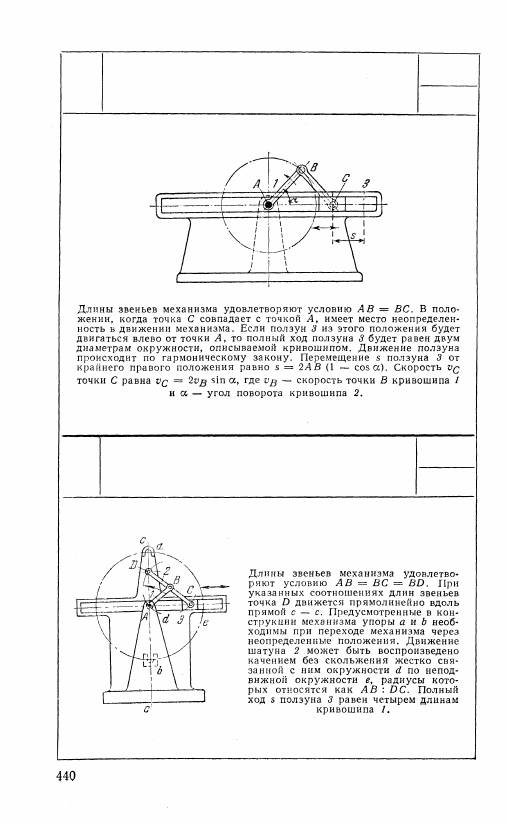

1499

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С КРИВОШИПОМ

И ШАТУНОМ РАВНОЙ ДЛИНЫ

кп

ч

1410

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

с КРИВОШИПОМ и ШАТУНОМ

РАВНОЙ ДЛИНЫ И УПОРОМ

кп

ч

Кривошип 1 выполнен в виде круглого эксцен-

трика b, вращающегося вокруг неподвижной оси A.

Шатун 2 имеет расширенную втулку а, охватываю-

щую эксцентрик b.

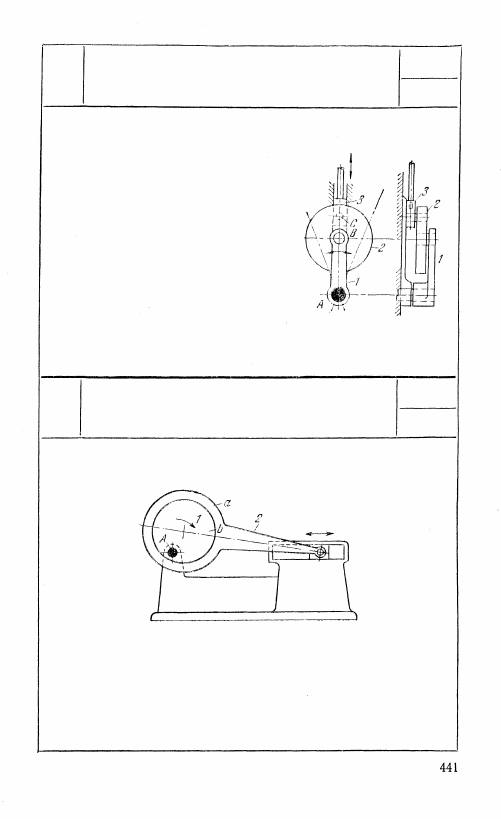

1412

ЭКСЦЕНТРИКОВЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

КП

Ч

Шатун 2 выполнен в виде маховика.

При качании звена 1 ползун 3 совер-

шает возвратно-поступательное дви-

жение.

1411

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ТИПА СТАННА

КП

Ч

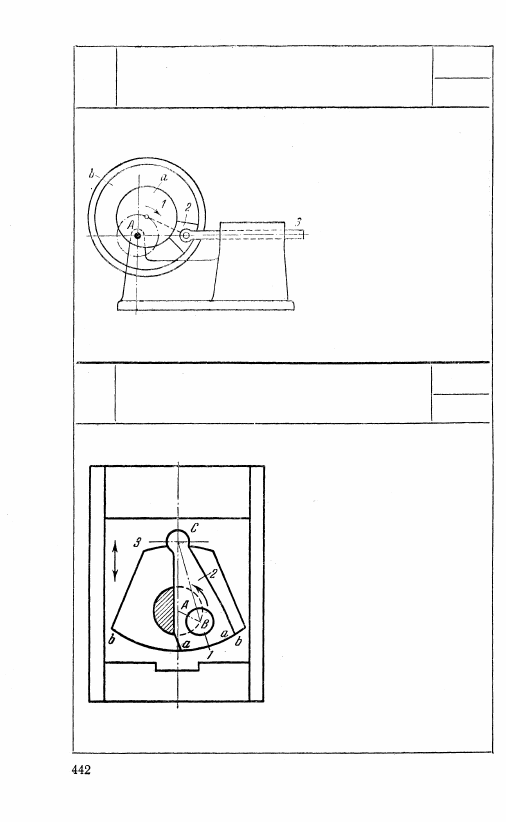

1413

ЭКСЦЕНТРИКОВЫЙ

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

кп

ч

Кривошип 1 выполнен

в виде эксцентрика а,

а шатун — в виде пол-

зуна 2, скользящего в кру-

говой направляющей b.

Ползун 3, выполненный

в виде стержня, скользит

в неподвижной направ-

ляющей стойки.

Шатун 2 входит во вращатель-

ную пару С с ползуном 3 и во

вращательную пару В с паль-

цем 1 кривошипа. Шатун 2 за-

канчивается дугой a — а, опи-

рающейся на дуговую выемку

b — b ползуна 3. Указанные

дуги описаны из центра С. При

вращении пальца 1 вокруг не-

подвижной точки А ползун 3

посредством шатуна 2 приво-

дится в возвратно-поступатель-

ное движение в направляющих.

Ч

1414

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РАСШИРЕННОЙ ЦАПФОЙ

КП
