Механизмы в современной технике (Артоболевский) - часть 211

1302

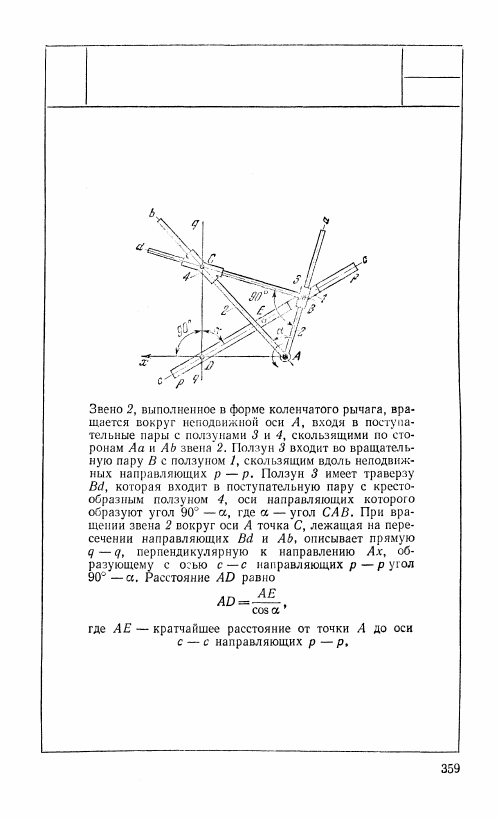

КУЛИСНО-РЫЧАЖНЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

КР

НИ

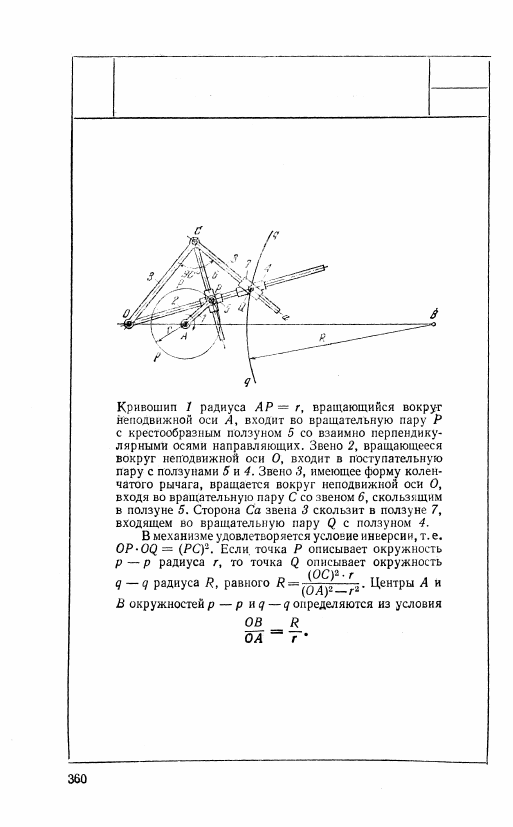

1303

КУЛИСНО-РЫЧАЖНЫЙ

НАПРАВЛЯЮЩИЙ ПО ОКРУЖНОСТИ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

КР

НИ

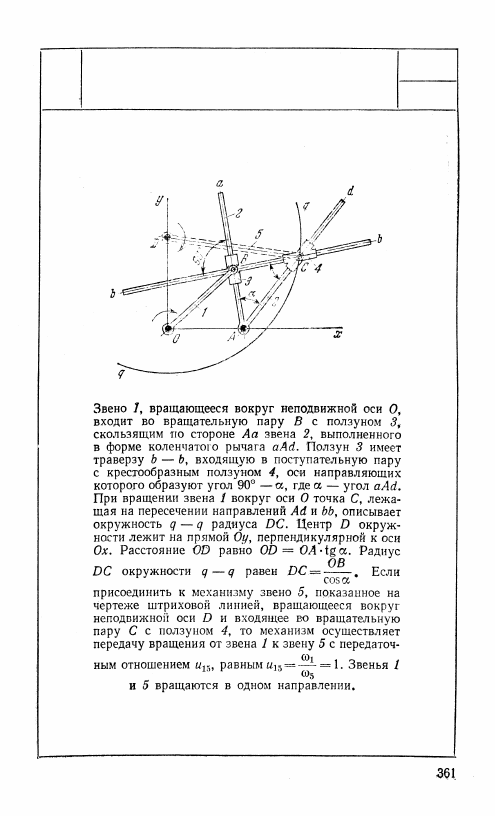

1304

КУЛИСНО-РЫЧАЖНЫЙ

НАПРАВЛЯЮЩИЙ ПО ОКРУЖНОСТИ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

КР

НИ

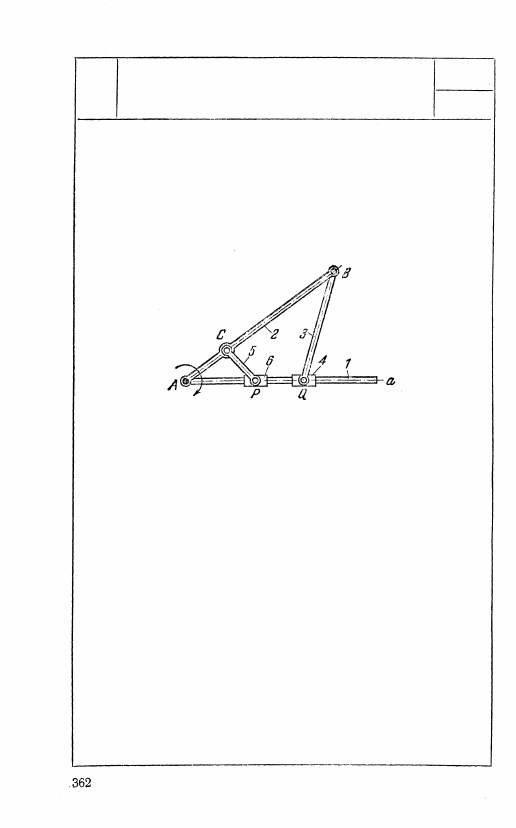

1305

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ
ИНВЕРСОРА С ДВУМЯ ПОЛЗУНАМИ

КР

НИ

Длины звеньев механизма удовлетво-

ряют условию АВ : АС = BQ : СР.

Звено 2 вращается вокруг неподвижной

точки A, являющейся центром инвер-

сионного преобразования. Звенья 3 и 5

входят во вращательные пары В и С

со звеном 2 и вращательные пары Q

и P с ползунами 4 и 5, скользящими по

оси Аа звена 1, вращающегося вокруг

неподвижной оси А. При движении

одной из точек Р и Q по произвольной

кривой другая точка движется по кри-

вой, являющейся инверсией первой,

т. е. механизм осуществляет инвер-

сионное преобразование вида

AP*AQ =  A B * A C = c o n s t .
