Механизмы в современной технике (Артоболевский) - часть 194

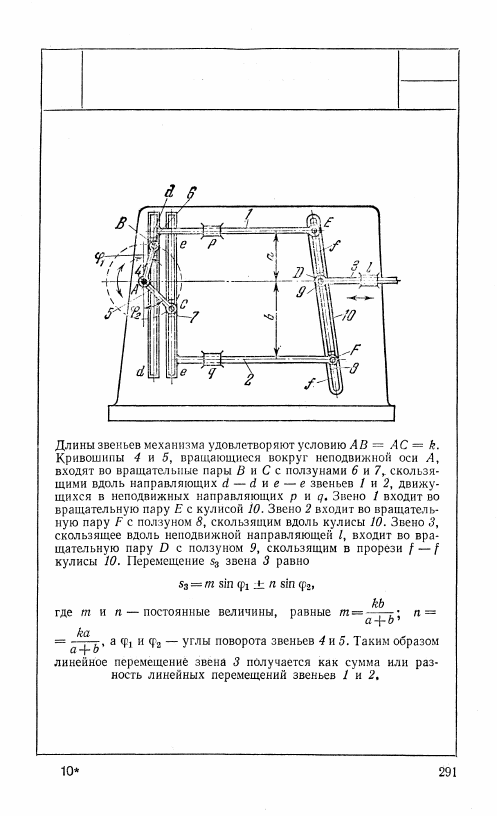

1203

КУЛИСНО-РЫЧАЖНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

КР

МО

1204

КУЛИСНО-РЫЧАЖНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

КР

МО

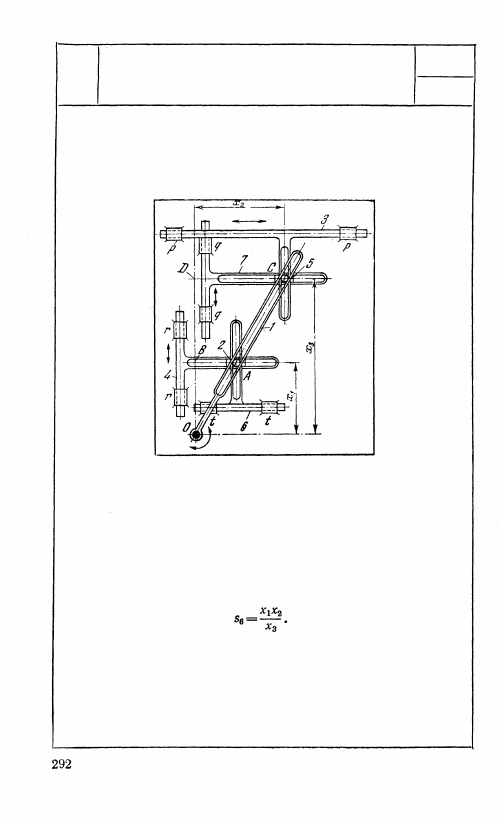

Кулиса 1 вращается вокруг неподвижной оси О.

Звенья 3, 7 и 4 движутся поступательно в непод-

вижных направляющих р — р, q — q и r — r.

Звено 6 движется поступательно в направляю-

щих t — t. Звенья 1, 3, 7, 4 и 6 имеют проре-

зи, в которые входят пальцы A и С ползунов

2 и 5, скользящих в прорезях звеньев 7 и 4.

Устанавливая звенья 4, 3 и 7 на расстояниях:

x

1

 = OB, x

2

 = CD и x

3

 = OD, получаем пере-

мещение звена 6: s

6

 = ВA, равное

Таким образом механизм осуществляет операцию

умножения трех сомножителей: x

l

, x

2

 и 1/x

3

,

1205

КУЛИСНО-РЫЧАЖНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

КР

МО

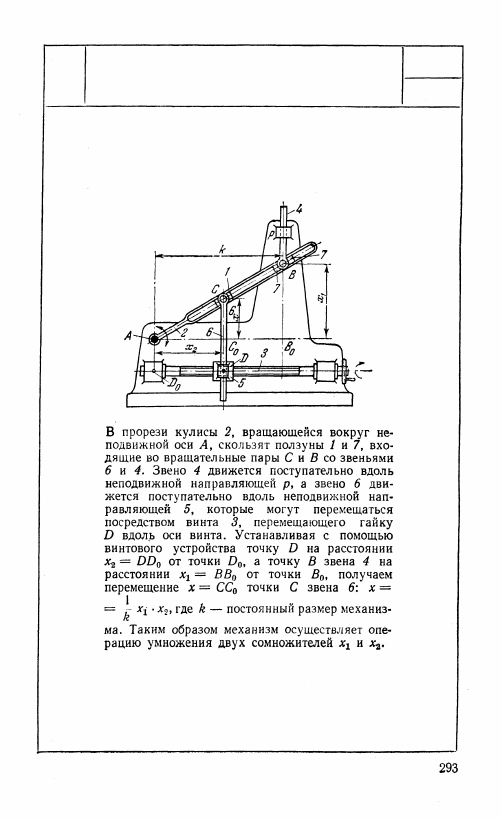

1206

КУЛИСНО-РЫЧАЖНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

КР

МО

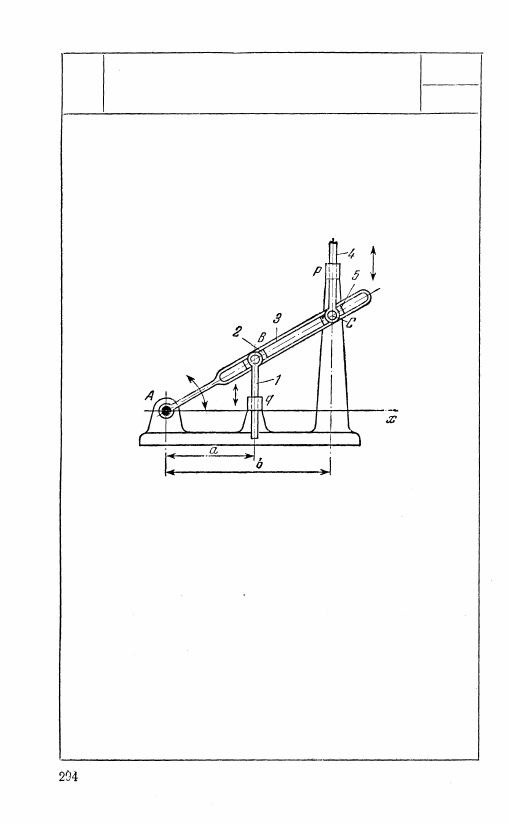

В прорези кулисы 3, вращающейся вокруг

неподвижной оси A, скользят ползуны 2 и 5,

входящие во вращательные пары В и С со

звеньями 1 и 4, движущимися поступательно

в неподвижных направляющих р и q. Пере-

мещения s

1

 и s

4

 звеньев 1 и 4 связаны условием

s

4

 = ks

l

 , где k = b/a — постоянная величина.

Таким образом механизм осуществляет опе-

рацию умножения заданного числа на по-

стоянное число k.
