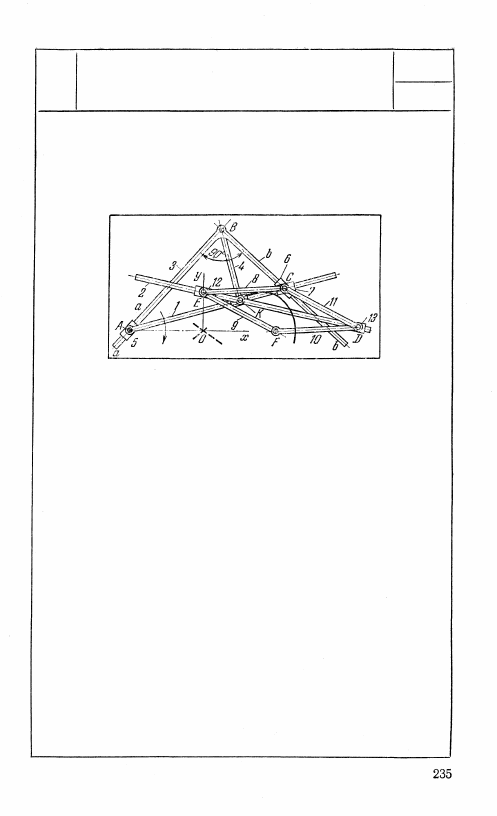

1143 КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ВЯТКИНА ДЛЯ ВОСПРОИЗВЕДЕНИЯ ОВАЛОВ КАССИНИ КР ВК Длины звеньев механизма удовлетворяют усло- виям: ЕС = CD = DF = FE, т. е. фигура ECDF является ромбом. Коленчатое звено 3 стороной Ва скользит в ползуне 5, вращающемся вокруг неподвижной оси А, а стороной Вb — в пол- зуне 6, входящем во вращательную пару С с ползуном 7. Звено 4 входит во вращательную пару В со звеном 3 и в поступательную пару K со звеном 1. Ось звена 4 перпендикулярна к оси звена 1. Звенья 8, 9, 10 и 11 входят друг с дру- гом во вращательные пары. Звенья 9 и 10 вра- щаются вокруг неподвижной оси F. Звено 2, входящее во вращательную пару К со звеном 4, скользит в ползунах 12 и 13, образуя диагональ ED параллелограмма ECDF. При вращении кулисы 1 точка K механизма описывает овал Кассини с уравнением относительно начала коор- динат О (x 2 +y 2 ) - 2d 2 (x 2 — y 2 ) = а 4 — d 4 , где а = ВК и 2d = AF = 20F = 20А. |
