Механизмы в современной технике (Артоболевский) - часть 152

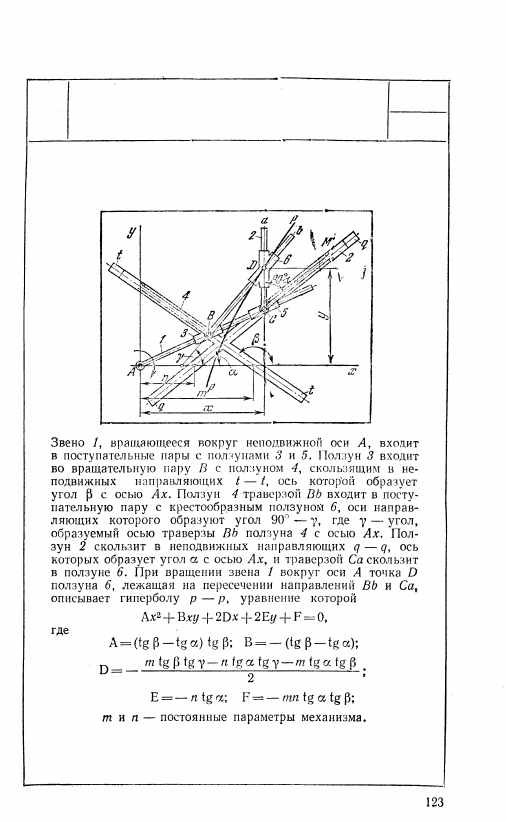

1024

КУЛ ИСНО-РЫЧАЖИЫИ ГИГ! Efc'BOЛОГРАФ

КР

вк

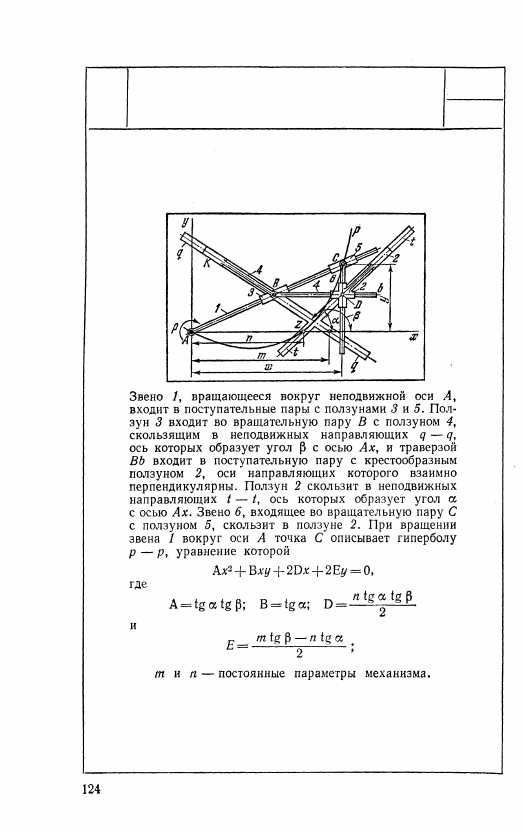

1025

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

КР

ВК

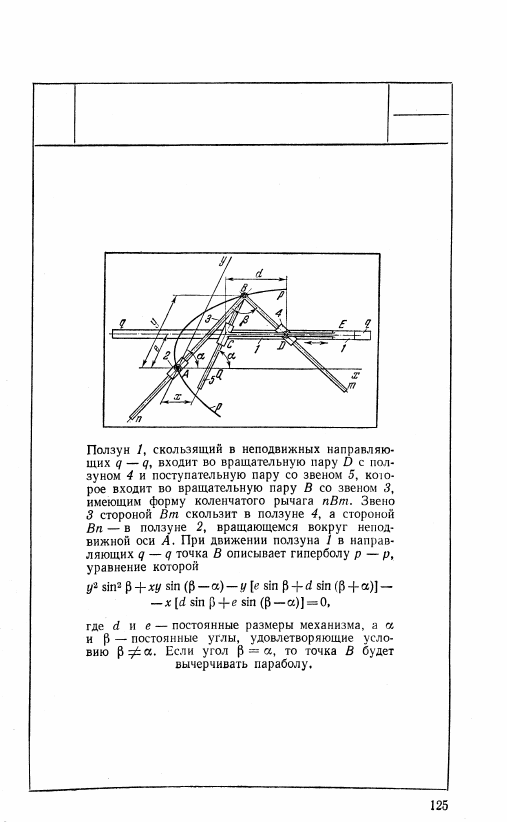

1026

КУЛИСНО-РЫЧАЖНЫЙ

ГИПЕРБОЛОГРАФ ЛЕВО

КР

ВК

1027

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

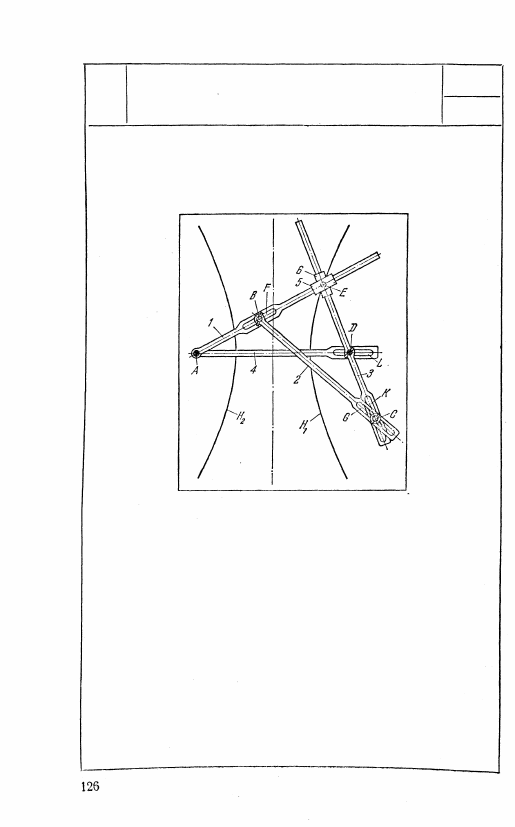

В основе механизма лежит антипараллелограмм ABCD,

к которому присоединена двухповодковая группа, состо-

ящая из двух ползунов 5 и 6 с шарниром Е между ними.

Механизм предназначается для вычерчивания гипербол.

Шарниры А и D помещаются в фокусах гиперболы. Вы-

черчивающая точка находится в центре шарнира Е. На

чертеже показано положение механизма, вычерчивающего

правую ветвь H

1

, гиперболы; для вычерчивания левой ветви

H

2

 механизм нужно провернуть на 180°. Гиперболы раз-

личных параметров могут быть получены соответствую-

щим выбором длин звеньев 1, 2, 3 и 4, что достигается пе-

ремещением шарниров В, С и D в прорезях F, G, K и L

звеньев 1, 2, 3 и 4.
