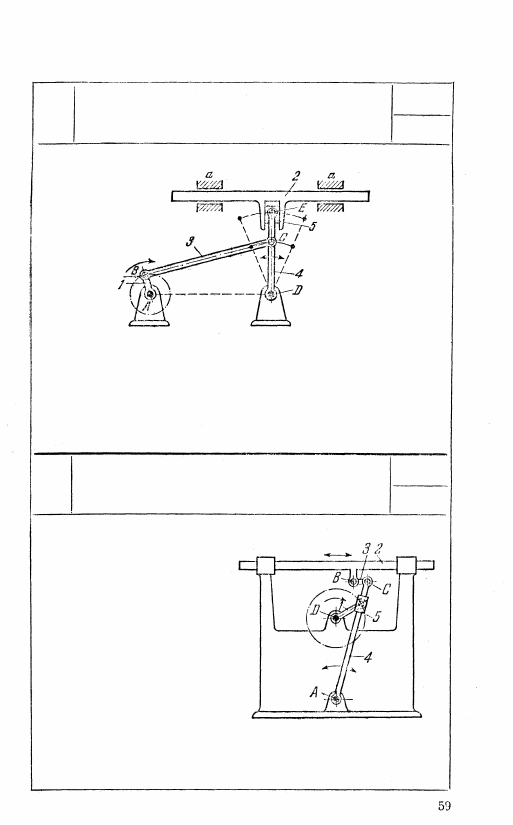

952
КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ
С ДВУМЯ ПОЛЗУНАМИ
КР
ш
Коромысло 4 шарнирного четырехзвенника ABCD, приводимое
в движение шатуном 3, входит в кинематическую пару Е с пол-
зуном 5, движущимся в направляющих звена 2. Звено 2 движется
поступательно в неподвижных направляющих а. При вращении
кривошипа 1 ползун 2 имеет разные скорости при прямом и
обратном ходах.
953
КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ
С ДВУМЯ ПОЛЗУНАМИ
КР
ш
Звено 4, вращающееся вокруг
неподвижной оси А, входит
в поступательную пару с пол-
зуном 5, который приводится
в движение кривошипом 1,
вращающимся вокруг непод-
вижной оси D. Звено 3 вхо-
дит во вращательные пары В
и С со звеном 4 и ползуном 2.
При вращении кривошипа 1
ползун 2 имеет разные за-
коны движения при прямом
и обратном ходах. Изменяя длину ВС звена 3, можно получать
различные законы движения ползуна 2.
