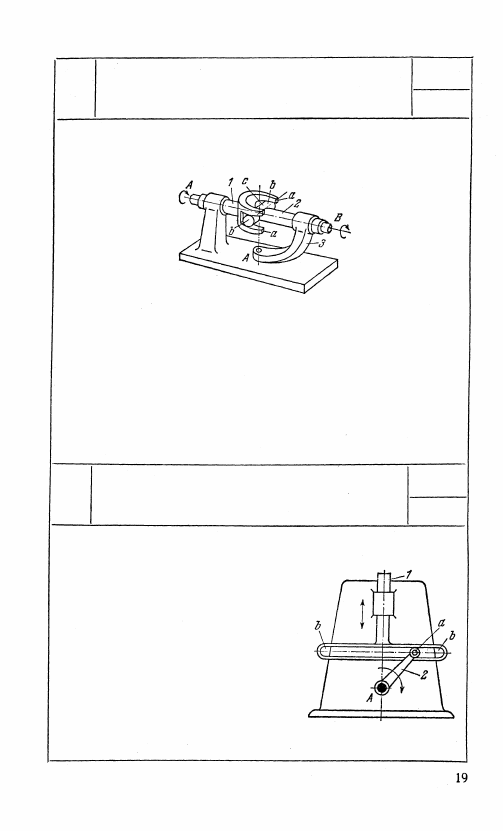

879

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ

СФЕРИЧЕСКИЙ МЕХАНИЗМ

КР

Т

Кулиса 1 снабжена двумя круговыми направляющими а. Звено 2

заканчивается круглыми цилиндрическими пальцами b, скользя-

щими в направляющих а. Диаметр пальцев b равен ширине на-

правляющих а. При установке стойки 3 в различных положениях

поворотом ее вокруг неподвижной оси А и закреплением вра-

щение от звена 1 передается звену 2 при условии, что оси шар-

ниров, круговой направляющей и пальцев b пересекаются в одной

точке. Механизм позволяет осуществлять передачу вращения

от вала А к валу В при различных углах между этими осями.

880

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

С ПРЯМОЛИНЕЙНОЙ КУЛИСОЙ

КР

т

Звено 1 движется прямолинейно-по-

ступательно в неподвижной направля-

ющей. Звено 2, вращающееся вокруг

неподвижной оси Л, имеет палец а,

перемещающийся в прорези b — b, ши-

рина которой равна внешнему диа-

метру пальца а.

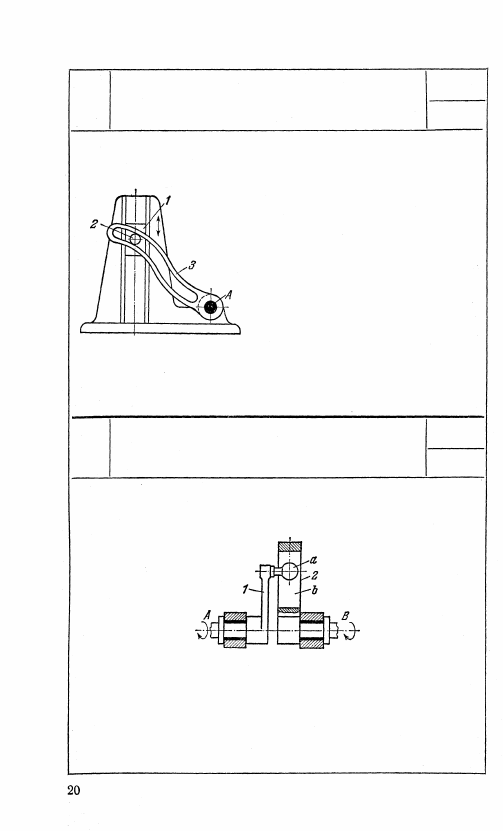

881

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

с КРИВОЛИНЕЙНОЙ КУЛИСОЙ

КР

т

При возвратно-поступательном дви-

жении ползуна 1 цилиндрический

палец 2 ползуна 1 скользит в про-

рези криволинейной кулисы 3, ко-

торая совершает колебательное дви-

жение вокруг неподвижной оси А.

882

КУЛИСНО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ

ТРЕХЗВЕННЫЙ МЕХАНИЗМ

КР

Т

Звено 1, вращающееся вокруг неподвижной оси A, имеет сферу a,

соприкасающуюся с плоскостью b звена 2, вращающегося вокруг

неподвижной оси В. Механизм осуществляет передачу вращения

между двумя произвольно расположенными осями А и В.

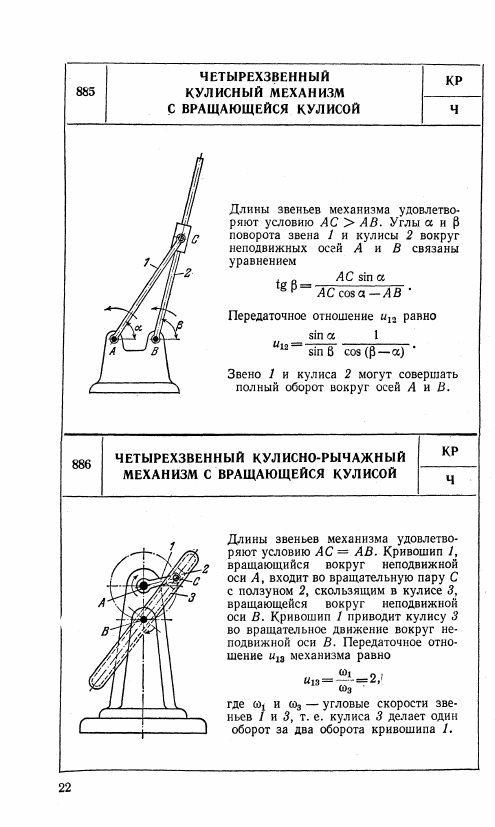

2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (883-941)

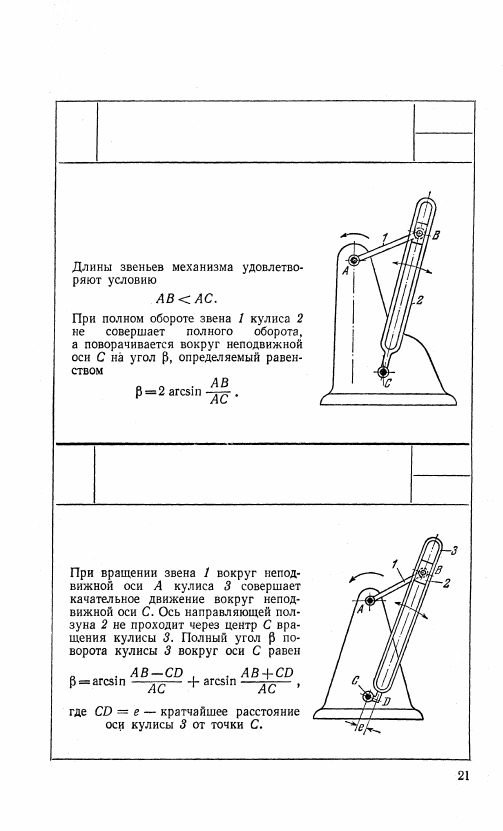

883

ЧЕТЫРЕХЗВЕННЫЙ

КУЛИСНЫЙ МЕХАНИЗМ

С КАЧАЮЩЕЙСЯ КУЛИСОЙ

КР

Ч

884

ЧЕТЫРЕХЗВЕННЫЙ

КУЛИСНЫЙ МЕХАНИЗМ

С ПОДВЕШЕННОЙ КУЛИСОЙ

КР

Ч
